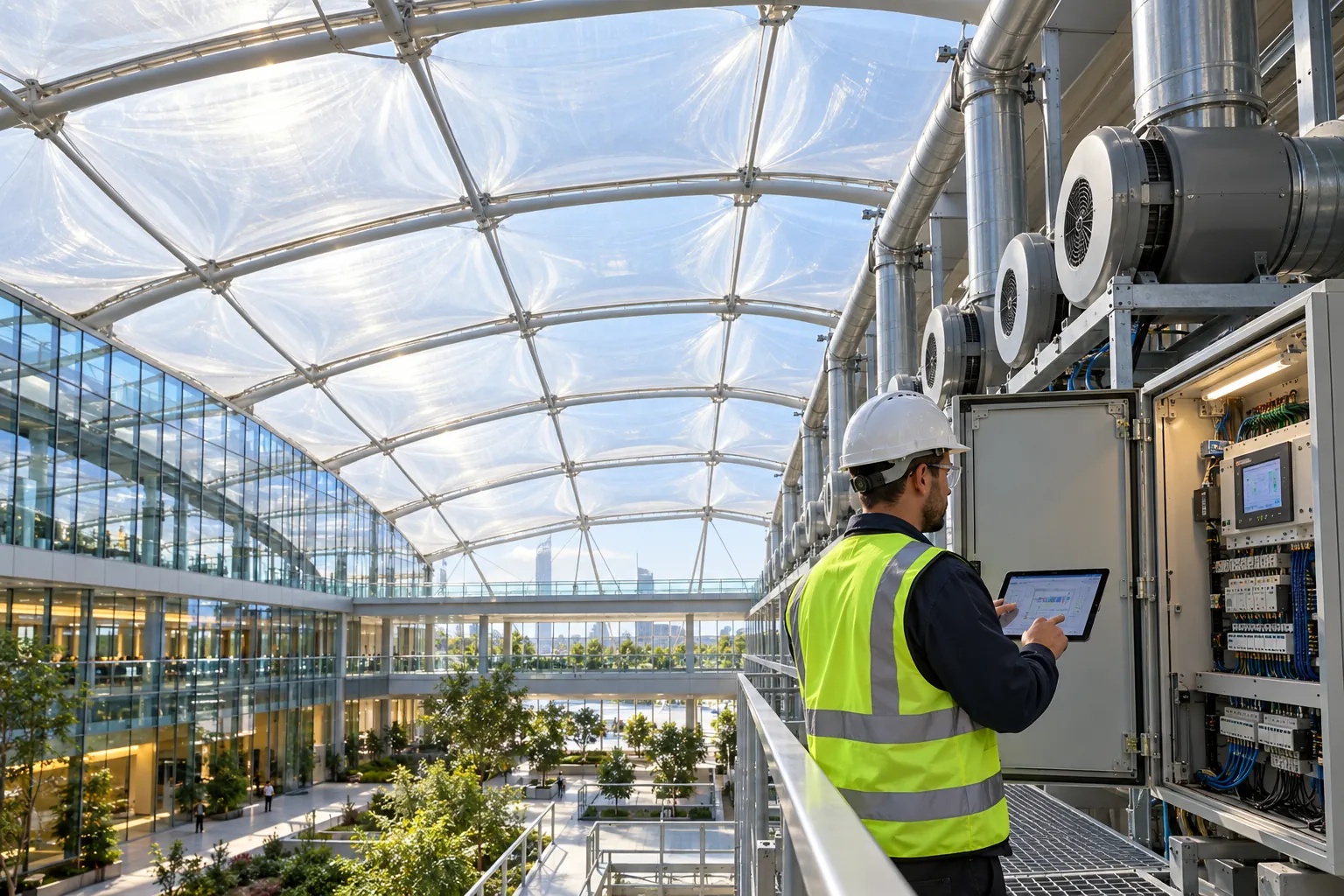

Commissioning ETFE là quá trình chứng minh hệ màng, cấp khí, điều khiển, cảnh báo và các hệ liên quan vận hành đúng theo hồ sơ được duyệt trước khi bàn giao. Với mái đệm khí, chạy được blower chưa có nghĩa là đã hoàn tất: cần xác nhận từng zone, tín hiệu cảm biến, liên động, dự phòng, mất điện–khôi phục, lưu lịch sử và phản ứng cảnh báo. Nếu có chiếu sáng tích hợp, hệ này phải được thử trong cùng các kịch bản giao diện.
Commissioning ETFE nhằm trả lời điều gì?
Mục tiêu là tạo bằng chứng rằng hệ được lắp đúng, thiết bị hoạt động trong operating envelope đã phê duyệt, các tình huống lỗi có phản ứng xác định và đội vận hành nhận đủ tài liệu để tiếp quản. Giá trị của commissioning nằm ở phép thử có tiêu chí, kết quả, người chứng kiến và hành động đóng lỗi; không chỉ ở danh sách “đã kiểm tra”.
| Phần hệ | Câu hỏi cần chứng minh | Bằng chứng |
|---|---|---|
| Cushion và liên kết biên | Hình dạng, căng, đường hàn, kẹp và độ kín có phù hợp? | Biên bản kiểm tra, ảnh, punch list |
| Đường khí | Đúng zone, không gập/tắc, có thể cô lập và bảo trì? | Kiểm tra tuyến, nhãn, test kín theo procedure |
| Inflation unit | Blower, lọc, van và nguồn đáp ứng trình tự? | Chạy từng thiết bị, đo/ghi trạng thái |
| Điều khiển | Setpoint, deadband, timer, lead/lag và fallback đúng? | Trend, alarm log, test I/O |
| Giao diện | BMS, nguồn dự phòng, thời tiết và chiếu sáng phối hợp? | Integrated system test |
Điều kiện trước khi chạy thử
- Shop drawing, sơ đồ single-line, P&ID/air schematic, control narrative và I/O list ở phiên bản được duyệt.
- Cushion, profile, đường ống, van, cảm biến, tủ và nguồn đã kiểm tra lắp đặt.
- Thiết bị đo còn hiệu lực hiệu chuẩn và có dải phù hợp.
- Zone, ống, van, tủ và đầu đo được gắn nhãn thống nhất với bản vẽ.
- Các yêu cầu an toàn, làm việc trên cao, điện và quyền điều khiển đã được phê duyệt.
- Procedure nêu tiêu chí chấp nhận, người chứng kiến, cách ghi lỗi và điều kiện dừng thử.
Không nên bắt đầu functional test khi hồ sơ chưa khóa hoặc punch list lắp đặt còn ảnh hưởng an toàn và khả năng đo. Nếu phải thử từng phần, cần ghi rõ giới hạn và những phép thử phải lặp lại khi hệ hoàn chỉnh.
Trình tự commissioning theo sáu bước
1. Rà soát hồ sơ và basis of design
Xác nhận operating envelope, số zone, chế độ thường/dự phòng, nguồn, ma trận cảnh báo và giao diện BMS. Không sao chép setpoint từ dự án khác; mọi giá trị phải truy về tính toán và tài liệu thiết bị của hệ đang bàn giao.
2. Pre-commissioning tại hiện trường
Kiểm tra chiều quay blower, lọc, van một chiều, cách ly, tuyến ống, đầu nối, cảm biến, thoát nước ngưng, điện, tiếp địa, bảo vệ và quyền truy cập. Đồng thời xác nhận cushion không bị cản, gập hoặc chịu tải ngoài dự kiến.
3. Point-to-point và hiệu chuẩn
Đối chiếu từng tín hiệu từ thiết bị đến controller/HMI/BMS: giá trị đo, đơn vị, tên tag, trạng thái, alarm và lệnh. Cảm biến phải được kiểm tra theo procedure; việc chỉ thấy một số trên màn hình chưa chứng minh kênh đo đúng.
4. Functional performance test
Chạy chế độ bình thường, chuyển lead/lag, gọi standby, mô phỏng áp suất lệch, lỗi cảm biến, mất blower và các tình huống được control narrative cho phép. Ghi trend đủ dài để thấy hệ ổn định, không hunting và alarm vào/ra đúng logic.
5. Integrated system test
Thử mất–có nguồn, nguồn dự phòng, truyền thông BMS, cảnh báo đến đúng người nhận và trình tự khôi phục. Nếu mái có chiếu sáng tích hợp, xác nhận cấp nguồn, scene, dimming, lịch, manual override và trạng thái sau khi khôi phục điện; không để thử chiếu sáng tách khỏi điều kiện nhiệt, access và điều khiển chung.
6. Đóng lỗi và bàn giao
Mỗi sai lệch cần mã lỗi, mức độ, người chịu trách nhiệm, hạn xử lý và bằng chứng retest. Chỉ đóng commissioning khi các lỗi ảnh hưởng vận hành đã xử lý hoặc có chấp thuận rõ ràng cho tồn tại còn lại.
Ma trận thử tối thiểu nên có
| Kịch bản | Quan sát chính | Hồ sơ lưu |
|---|---|---|
| Vận hành bình thường | Áp suất/trạng thái ổn định theo zone | Trend và biên bản |
| Chuyển blower | Changeover, alarm, thời gian phục hồi | Log và xác nhận thiết bị |
| Tín hiệu bất thường | Fallback, quyền điều khiển, thông báo | Ảnh HMI và alarm log |
| Mất điện/khôi phục | Trạng thái an toàn, restart sequence | Timeline sự kiện |
| BMS/remote | Tag, đơn vị, command và quyền ưu tiên | Point list đã ký |
| Chiếu sáng tích hợp | Scene, dimming, lịch và override | Scene list và ảnh nghiệm thu |
Bộ hồ sơ bàn giao cho đội vận hành
- As-built của màng, zone, đường khí, tủ, nguồn và giao diện.
- Control narrative, cause-and-effect/alarm matrix, setpoint register và quyền truy cập.
- Biên bản hiệu chuẩn, test sheet, trend, alarm log và danh sách punch đã đóng.
- O&M manual, lịch bảo trì, phụ tùng, bảo hành và đầu mối hỗ trợ.
- Hướng dẫn phản ứng khi cảnh báo, mất điện, tụt áp, lỗi truyền thông hoặc sự kiện thời tiết.
- Biên bản đào tạo có nội dung, người tham dự và thao tác thực hành.
Để hiểu sâu từng lớp hệ, xem thêm hệ thống bơm khí ETFE, hệ thống điều khiển ETFE và quy trình phản ứng cảnh báo áp suất.
Cần lập kế hoạch commissioning cho mái ETFE?
Gửi bản vẽ, BOQ, sơ đồ cấp khí–điều khiển, danh sách giao diện và mốc bàn giao. ETFE Việt Nam sẽ rà soát phạm vi thử, bằng chứng nghiệm thu và hồ sơ cần chuẩn bị theo đúng cấu hình dự án.
Câu hỏi thường gặp
SAT có phải là commissioning không?
SAT là một phần kiểm tra tại hiện trường. Commissioning rộng hơn: bao gồm rà soát yêu cầu, kiểm tra lắp đặt, functional test, integrated test, đóng lỗi, hồ sơ và đào tạo.
Có thể dùng một bộ setpoint mẫu cho mọi mái ETFE không?
Không. Setpoint và ngưỡng phải theo hình học, tải, zone, thiết bị và operating envelope của đúng dự án.
Khi nào thử chiếu sáng tích hợp?
Sau khi phần điện, điều khiển và access an toàn đã sẵn sàng; đồng thời cần kiểm tra các giao diện với BMS, lịch vận hành, nguồn dự phòng và khôi phục sau sự cố.
Nguồn tham khảo: tài liệu kỹ thuật về hệ đệm khí ETFE của Architen và các bài hệ bơm khí/điều khiển ETFE đã công bố; đối chiếu ngày 24/09/2026. Trình tự cuối cùng phải theo O&M manual, control narrative và phê duyệt của kỹ sư dự án.
