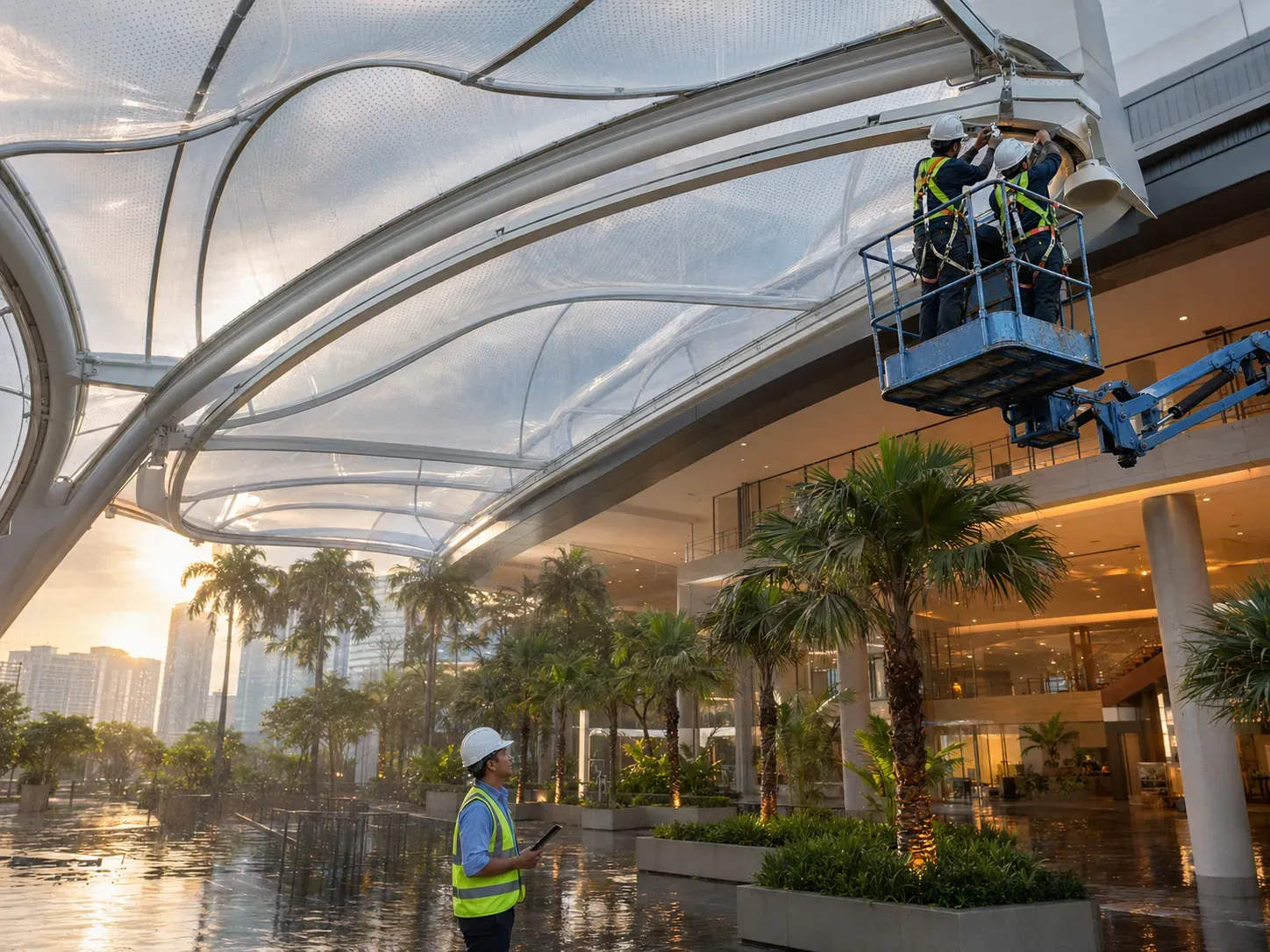

Thi công ETFE TPHCM: Tư vấn và triển khai dự án ETFE tại phía Nam
Thi công ETFE TPHCM cần được chuẩn bị như một gói hệ mái hoặc bao che hoàn chỉnh. Ngoài film, dự án còn có panel, profile biên, kết cấu, thoát nước, hệ khí nếu dùng đệm, điện–điều khiển, logistics, thiết bị nâng, lắp đặt trên cao và quy trình vận hành sau bàn giao.
Phạm vi hỗ trợ dự án ETFE tại TP.HCM và phía Nam
- Rà soát nhu cầu kiến trúc, công năng, vị trí và tiến độ.
- Đề xuất loại hệ, nguyên tắc panelization, biên và kết cấu.
- Phối hợp mục tiêu truyền sáng, che nắng, nhìn xuyên và hiệu ứng ban đêm.
- Lựa chọn/cung cấp vật liệu theo hồ sơ được duyệt.
- Lập shop drawing, biện pháp sản xuất, đóng gói và vận chuyển.
- Tổ chức lắp đặt, hệ khí–điều khiển khi có, thử nghiệm và bàn giao.
Điều kiện phía Nam cần xem từ giai đoạn concept
| Yếu tố | Câu hỏi thiết kế | Ảnh hưởng đến triển khai |
|---|---|---|
| Nắng và tiện nghi | Cần truyền sáng, nhìn xuyên hay che nắng ở mức nào? | Chọn film, frit/in, cấu hình lớp và mô phỏng |
| Mưa và thoát nước | Hình học dẫn nước ra sao, điểm thu và tràn ở đâu? | Form, chi tiết biên, máng, ống và giao diện |
| Gió và thời tiết | Tải và tổ hợp tải nào áp dụng cho dự án? | Kết cấu, panel, liên kết và biện pháp lắp |
| Môi trường ăn mòn | Công trình có gần biển, sông hoặc môi trường đặc thù? | Vật liệu kim loại, lớp phủ, bulông, seal và kiểm tra |
| Logistics đô thị | Xe, cẩu, giờ vào, bãi tập kết và đường tiếp cận? | Kích thước đóng gói, trình tự và chi phí thi công |
Quy trình từ bản vẽ đến bàn giao
- Khảo sát đầu vào: bản vẽ, địa điểm, cao độ, công năng, tiến độ và phạm vi.
- Chọn concept hệ: một lớp/đệm khí, hình học, truyền sáng–che nắng và yêu cầu thẩm mỹ.
- Thiết kế và phối hợp: form-finding, panel, biên, kết cấu, thoát nước, MEP và bảo trì.
- Duyệt mẫu: film, màu/frit, đường hàn, chi tiết biên và mock-up khi cần.
- Sản xuất: khóa mã panel, kế hoạch QA, đóng gói và nhận dạng.
- Logistics: tuyến vận chuyển, khu tập kết, cẩu và trình tự đưa panel lên cao.
- Lắp đặt: kiểm tra kết cấu, lắp/căng panel, kết nối hệ khí, bảo vệ và thử kín.
- Bàn giao: as-built, vận hành, cảnh báo, vật tư dự phòng, bảo hành và lịch kiểm tra.
Hệ đệm khí cần thêm những gì?
Đệm khí ETFE không chỉ là nhiều lớp film. Hồ sơ phải làm rõ máy thổi, đường ống, van, cảm biến, tủ điều khiển, cảnh báo, nguồn điện, dự phòng, thoát nước ngưng và phương án tiếp cận bảo trì. Trách nhiệm giữa nhà cung cấp hệ ETFE và nhà thầu điện/BMS cần được phân định.
Kế hoạch logistics và lắp đặt
Dự án đô thị có thể bị giới hạn giờ xe, vị trí cẩu, diện tích tập kết và lối đưa vật tư vào. Vì vậy, kích thước panel, cách gấp/cuộn, thứ tự đóng gói và mã nhận dạng phải đi cùng tiến độ lắp. Film cần được bảo vệ khỏi vật sắc, bẩn và hoạt động của các đội thi công khác.
Hồ sơ cần gửi để nhận tư vấn và báo giá
- Mặt bằng, mặt cắt, phối cảnh và mô hình nếu có.
- Địa chỉ dự án, cao độ, công năng và thời gian khai thác.
- Yêu cầu truyền sáng, che nắng, màu/frit và hình ảnh ban đêm.
- Thông tin kết cấu chính, kết cấu phụ và các giao diện.
- Tiến độ thiết kế, duyệt mẫu, sản xuất, vận chuyển và lắp.
- Yêu cầu hồ sơ chất lượng, nghiệm thu, bảo hành và bảo trì.
Rủi ro cần loại bỏ trước khi ký hợp đồng
- Chưa có cơ sở tải và hình học nhưng đã khóa kích thước panel.
- Không rõ phạm vi kết cấu, máng nước, điện và BMS.
- Không dự phòng thay đổi do mô phỏng nhiệt–ánh sáng hoặc duyệt frit.
- Thiếu kế hoạch cẩu, tập kết, làm việc trong điều kiện gió và bảo vệ panel.
- Không bàn giao file cấu hình, hướng dẫn cảnh báo và lịch bảo trì hệ khí.
Đọc thêm điều kiện triển khai ETFE tại Việt Nam, phạm vi thiết kế ETFE và cách lập ngân sách hệ mái.
Gửi hồ sơ dự án ETFE tại TP.HCM
Địa chỉ: 4/11/1 Đường số 10, phường Tam Bình, TP. Thủ Đức.
Gửi bản vẽ, BOQ, địa điểm và tiến độ để Toàn Phát rà soát phạm vi tư vấn, vật liệu và thi công.
