Độ bền xé ETFE mô tả khả năng của màng chống lại sự khởi đầu hoặc lan truyền vết rách trong một phép thử xác định. Thông số này không đồng nghĩa với khả năng chống chọc thủng, không thay thế độ bền kéo và không thể dùng một giá trị chung cho mọi màng, chiều dày, hướng mẫu, đường hàn hoặc chi tiết neo.
Trả lời ngắn: Muốn đánh giá rủi ro xé rách của mái ETFE, cần kiểm tra đồng thời vật liệu, phương pháp thử, khuyết tật ban đầu, trạng thái ứng suất, chi tiết biên và nguy cơ chọc thủng tại công trường. Kết quả trên datasheet chỉ là một đầu vào; hệ thực tế còn phụ thuộc vào tạo hình, ứng suất trước, mối hàn, kẹp biên và tải.
Mục lục
- Độ bền xé ETFE là gì?
- Phân biệt xé, kéo và chọc thủng
- Phương pháp thử ảnh hưởng thế nào?
- Rủi ro tại dự án
- Cách kiểm soát
- Checklist đọc báo cáo
- Đánh giá và sửa chữa hư hỏng

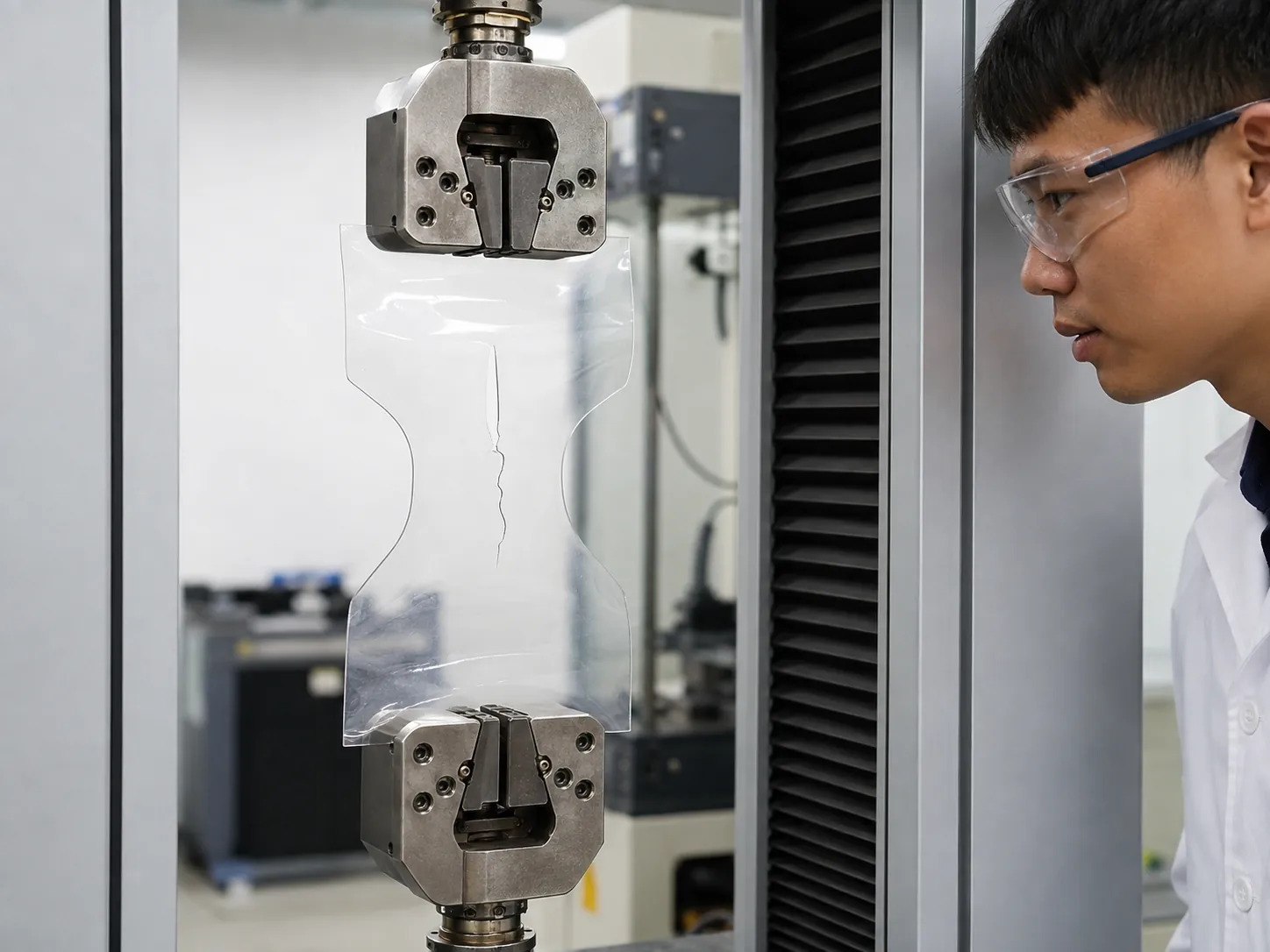

Độ bền xé ETFE là gì?
Vết xé luôn bắt đầu từ một điểm bất liên tục: vết cắt, lỗ, cạnh sắc, lỗi gia công hoặc tổn thương do vật rơi. Phép thử xé tạo ra một hình học khuyết tật xác định rồi đo lực cần thiết để vết rách phát triển. Vì hình dạng mẫu và cơ chế tải khác nhau, hai kết quả dùng hai phương pháp thử không được so trực tiếp chỉ vì cùng ghi đơn vị lực.
ISO 6383-1:2015 quy định phương pháp trouser tear cho film và tấm nhựa dưới 1 mm; ISO 6383-2 dùng phương pháp Elmendorf. Báo cáo cần ghi rõ phần tiêu chuẩn, phiên bản và cách xử lý mẫu. “Độ bền xé” không phải một phép thử duy nhất.
Phân biệt độ bền xé, độ bền kéo và chống chọc thủng
| Chỉ tiêu | Câu hỏi trả lời | Không nên suy thành |
|---|---|---|
| Độ bền kéo | Mẫu chịu ứng suất kéo và biến dạng như thế nào? | Khả năng ngăn vết rách đã có |
| Độ bền xé | Vết khía/vết rách lan truyền dưới phương pháp xác định ra sao? | Khả năng chống mọi loại va đập |
| Chọc thủng/va đập | Vật nhọn hoặc vật rơi tạo hư hỏng ban đầu thế nào? | Tốc độ lan truyền vết xé sau đó |
| Độ bền mối hàn | Đường hàn và vùng ảnh hưởng chịu tải ra sao? | Tính chất của màng nguyên |
Một hệ mái cần kiểm soát cả bốn nhóm. Màng có độ bền kéo cao vẫn có thể bị chọc thủng bởi cạnh sắc; ngược lại, một vết thủng nhỏ không tự động đồng nghĩa với phá hủy toàn hệ nếu ứng suất được phân bố và hư hỏng được phát hiện, đánh giá, sửa chữa kịp thời.
Những biến số làm thay đổi kết quả xé
- Phương pháp và hình học mẫu: trouser tear, Elmendorf hoặc phương pháp riêng tạo trường ứng suất khác nhau.
- Chiều dày và cấp màng: phải dùng đúng sản phẩm, không lấy dữ liệu nhựa hạt thay màng kiến trúc.
- Hướng máy/hướng ngang: quá trình đùn và gia công có thể làm MD/TD khác nhau.
- Vết khía ban đầu: chiều dài, bán kính đầu vết, dụng cụ cắt và độ sắc ảnh hưởng đáng kể.
- Tốc độ thử và điều hòa: polymer nhạy với tốc độ biến dạng và nhiệt độ.
- Màng in, phủ và lão hóa: cần xác định mẫu có đại diện cho sản phẩm đang dùng hay không.
- Đường hàn: mẫu hàn cần thử và định danh riêng; không gộp với màng nguyên.
Rủi ro chọc thủng và xé rách trong vòng đời mái ETFE
- Cạnh thép, bu lông, đầu cáp hoặc ba via tiếp xúc với màng khi lắp đặt.
- Dụng cụ, vật liệu rơi hoặc người thao tác không dùng lối đi và biện pháp bảo vệ.
- Vật thể bay, mảnh vỡ, cành cây hoặc hoạt động bảo trì lân cận.
- Nước đọng, tuyết hoặc biến dạng bất thường làm thay đổi trường ứng suất.
- Rung/chuyển vị tại chi tiết biên, kẹp hoặc vị trí màng cọ xát.
- Vết xước nhỏ không được ghi nhận, sau đó chịu chu kỳ tải lặp lại.
Cách kiểm soát từ thiết kế đến vận hành
- Loại bỏ cạnh sắc: bo tròn, che chắn và kiểm tra mọi bề mặt có khả năng tiếp xúc.
- Thiết kế chi tiết biên: tránh tập trung ứng suất, trượt ngoài dự kiến và cọ xát.
- Quản lý thi công: lập khu vực bảo vệ, quy định dụng cụ, vật liệu và tuyến tiếp cận.
- Kiểm tra trước căng/cấp khí: chụp ảnh, đánh dấu vết xước và xử lý trước khi hệ chịu tải.
- Lập kế hoạch kiểm tra: sau thời tiết cực đoan, công tác mái hoặc sự kiện có vật rơi.
- Chuẩn bị quy trình sửa chữa: vật liệu vá, người thực hiện, điều kiện thời tiết, phê duyệt và hồ sơ hoàn công.
Lưu ý: Không khoan, cắt, vá hoặc tự giảm áp suất đệm khí khi chưa có biện pháp được đơn vị thiết kế/hệ thống chấp thuận. Một can thiệp nhỏ có thể thay đổi trạng thái ứng suất và phạm vi bảo hành.
Checklist đọc báo cáo độ bền xé ETFE
- Tên sản phẩm, nhà sản xuất, mã lô và chiều dày có khớp hồ sơ?
- Mẫu là màng nguyên, màng in, vùng hàn hay mẫu lão hóa?
- Tiêu chuẩn, phiên bản và phương pháp xé được ghi rõ?
- Hướng MD/TD, kích thước mẫu và vết khía có đầy đủ?
- Nhiệt độ, điều hòa mẫu và tốc độ thử có được công bố?
- Đơn vị và cách tính kết quả có khớp khi so sánh?
- Có kết quả từng mẫu, trung bình, độ phân tán và mô tả kiểu phá hủy?
- Phạm vi áp dụng có bao phủ đúng cấu hình dự án?
Khi phát hiện vết thủng hoặc rách cần làm gì?
Trước tiên phải cô lập khu vực, ghi vị trí, kích thước, hướng vết và điều kiện thời tiết/tải. Không chỉ đo chiều dài; cần quan sát đầu vết, vùng nhăn, biến dạng lân cận, trạng thái đường hàn và chi tiết biên. Đơn vị thiết kế/hệ thống sẽ quyết định theo dõi, vá tại chỗ, thay panel/cushion hoặc phân tích bổ sung.
Tài liệu hướng dẫn của Architen Landrell cho biết các lỗ thủng nhỏ có thể được sửa tại chỗ trong một số hệ, còn hư hỏng lớn hơn có thể cần thay cushion riêng lẻ. Đây là mô tả năng lực của hệ cụ thể, không phải cho phép sửa chung cho mọi mái ETFE.
Toàn Phát ETFE hỗ trợ rà soát datasheet, báo cáo thử, chi tiết bảo vệ màng và kế hoạch kiểm tra–sửa chữa. Kết luận cuối cùng cần theo nhà thiết kế và hồ sơ được duyệt của dự án.
Đọc thêm về cơ tính ETFE
Nguồn tham khảo
Nguồn được kiểm tra ngày 09/08/2026. Không dùng giá trị trong một datasheet hệ khác để nghiệm thu màng của dự án.
