Độ giãn dài ETFE cho biết mẫu màng biến dạng bao nhiêu so với chiều dài ban đầu trong một phép thử xác định. Thông số này giúp kỹ sư đọc hành vi ứng suất–biến dạng, nhưng không phải tải trọng thiết kế, không phải “độ võng cho phép” và cũng không đồng nghĩa rằng mái ETFE có thể kéo giãn đến đúng tỷ lệ trên datasheet khi làm việc.
Trả lời ngắn: Khi đánh giá độ giãn dài ETFE, cần đọc đồng thời loại chỉ tiêu (tại chảy hay tại đứt), chiều lấy mẫu, chiều dày, hình học mẫu, tốc độ kéo, nhiệt độ, điều hòa mẫu và tiêu chuẩn thử. Trong thiết kế màng, kết quả kéo đơn trục chỉ là một đầu vào vật liệu; trạng thái hai trục, tạo hình, ứng suất trước, liên kết biên và các tổ hợp tải mới quyết định ứng xử của hệ.
Mục lục
- Độ giãn dài ETFE là gì?
- Bốn khái niệm dễ bị trộn lẫn
- Đọc đường cong ứng suất–biến dạng
- Những biến số làm thay đổi kết quả
- Ý nghĩa trong thiết kế màng ETFE
- Checklist đọc báo cáo thử kéo
- Cách đưa vào hồ sơ chất lượng
- Câu hỏi thường gặp
Độ giãn dài ETFE là gì?
Về nguyên lý, độ giãn dài tương đối là mức thay đổi chiều dài chia cho chiều dài đo ban đầu, thường biểu diễn theo phần trăm. Con số chỉ có ý nghĩa khi đi kèm một mốc trên đường cong thử kéo và phương pháp thử. Vì vậy, câu hỏi “ETFE giãn được bao nhiêu?” chưa đủ điều kiện để trả lời nếu chưa biết đang hỏi độ giãn tại chảy, tại đứt hay biến dạng trong một trạng thái tải cụ thể.
ISO 527-1:2019 quy định nguyên tắc chung để xác định tính chất kéo của nhựa trong các điều kiện xác định. Với màng và tấm nhựa có chiều dày nhỏ hơn 1 mm, ISO 527-3:2018 là phần phương pháp thử chuyên biệt cần được đối chiếu. Đây là lý do báo cáo hợp lệ phải ghi rõ tiêu chuẩn và điều kiện thử, thay vì chỉ chép một tỷ lệ phần trăm.
Bốn khái niệm dễ bị trộn lẫn
| Khái niệm | Ý nghĩa | Không nên diễn giải thành |
|---|---|---|
| Độ giãn tại chảy | Biến dạng tại mốc vật liệu bắt đầu chuyển rõ sang vùng biến dạng không hồi phục theo cách xác định của phép thử | Giới hạn sử dụng mặc định của mái |
| Độ giãn tại đứt | Biến dạng đo được khi mẫu phá hủy | Biến dạng cho phép trong vận hành |
| Biến dạng thiết kế | Biến dạng tính toán dưới trạng thái ứng suất trước và tổ hợp tải đã chọn | Một giá trị lấy trực tiếp từ datasheet |
| Ứng suất trước | Trạng thái lực ban đầu giúp màng có hình dạng và độ ổn định | Độ giãn dài tại đứt |
Điểm quan trọng nhất là khả năng biến dạng lớn trước khi đứt không có nghĩa hệ kết cấu được phép làm việc gần điểm đứt. Thiết kế cần kiểm soát trạng thái sử dụng, biến dạng, ổn định hình dạng, tích nước, chi tiết biên và dự phòng phù hợp với tiêu chuẩn dự án.
Đọc đường cong ứng suất–biến dạng như thế nào?

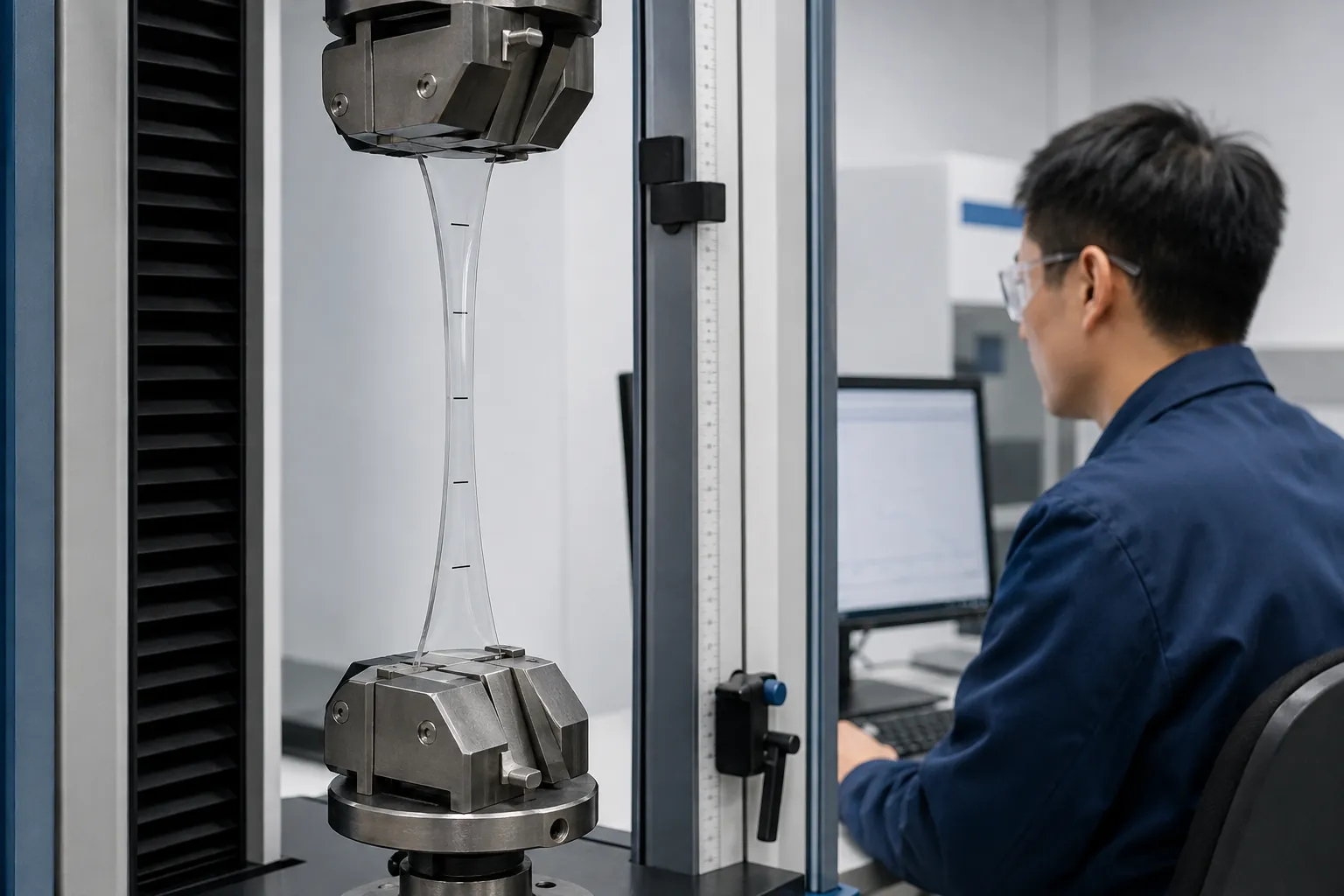

Một đường cong thử kéo biểu diễn quan hệ giữa ứng suất và biến dạng trong suốt quá trình kéo mẫu. Ở vùng đầu, độ dốc liên quan đến độ cứng kéo. Khi vật liệu tiến đến vùng chảy, quan hệ có thể không còn tuyến tính và biến dạng dư bắt đầu đáng kể. Sau đó mẫu tiếp tục biến dạng cho đến khi phá hủy.
- Mô đun kéo giúp nhận biết độ cứng ở vùng quy định của phép thử.
- Ứng suất chảy và độ giãn tại chảy mô tả mốc chuyển biến quan trọng của vật liệu.
- Độ bền kéo cho biết mức ứng suất đặc trưng đạt được trong phép thử.
- Độ giãn tại đứt phản ánh khả năng biến dạng đến khi mẫu phá hủy.
Các đại lượng này phải được đọc cùng nhau. Hai mẫu có cùng độ giãn tại đứt vẫn có thể khác đáng kể về độ cứng, ứng suất chảy, hình dạng đường cong và cách phá hủy. Ngược lại, một giá trị độ bền kéo tốt không tự động mô tả được độ dẻo hay mức biến dạng trong sử dụng.
Những biến số làm thay đổi kết quả độ giãn dài ETFE
- Cấp vật liệu và cấu trúc sản phẩm: nhựa nguyên liệu, màng thành phẩm, màng in và vùng hàn không nên bị xem là một mẫu giống nhau.
- Chiều dày: phải là chiều dày thực tế của mẫu, đo và ghi theo phương pháp áp dụng.
- Hướng máy và hướng ngang: quá trình tạo màng có thể làm kết quả theo hai phương khác nhau; báo cáo cần nhận diện MD/TD hoặc cách gọi tương đương.
- Hình học mẫu và chiều dài đo: hình dạng mẫu, bề rộng, vùng kẹp và gauge length tác động đến cách đo biến dạng.
- Tốc độ kéo: vật liệu polymer nhạy với tốc độ biến dạng; không thể so hai kết quả dùng tốc độ khác nhau mà không giải thích.
- Nhiệt độ và điều hòa mẫu: cần ghi nhiệt độ thử, thời gian và điều kiện lưu mẫu trước thử.
- Số lượng mẫu và thống kê: giá trị trung bình phải đi cùng số mẫu, độ phân tán hoặc khoảng kết quả khi hồ sơ yêu cầu.
- Chế độ phá hủy: mẫu đứt trong vùng đo, trượt tại ngàm hay rách sát ngàm cho mức tin cậy khác nhau.
Datasheet của nhà sản xuất là tài liệu tham khảo quan trọng, nhưng giá trị trên đó chỉ có thể so sánh trực tiếp khi cùng cấp sản phẩm và điều kiện thử. Tài liệu kỹ thuật Fluon ETFE của AGC, chẳng hạn, trình bày tính chất kéo theo các điều kiện và hướng mẫu cụ thể; nó không thay thế báo cáo thử của lô màng dùng cho dự án.
Độ giãn dài có ý nghĩa gì trong thiết kế màng ETFE?
Hệ màng ETFE làm việc thông qua hình học cong, ứng suất trước và điều kiện biên. Đối với mái đệm khí, áp suất vận hành và hệ cấp khí cũng tham gia duy trì hình dạng. Đối với màng một lớp, tạo hình và kéo căng ban đầu có vai trò trực tiếp. Trong cả hai trường hợp, kết quả kéo đơn trục không mô phỏng đầy đủ trạng thái hai trục của bề mặt màng.
Quy trình kỹ thuật thường cần liên kết dữ liệu vật liệu với tạo hình, phân tích tải, biến dạng, điều kiện gối biên, chi tiết kẹp và hàn. Các trường hợp gió, mưa, tải bảo trì, chênh áp hoặc tổ hợp khác được lựa chọn theo phạm vi dự án. Vì vậy, độ giãn dài phục vụ ba việc chính: giúp hiệu chỉnh mô hình vật liệu, nhận diện vùng làm việc cần tránh và đánh giá tính nhất quán của màng so với hồ sơ đã duyệt.
Lưu ý: Không dùng độ giãn tại đứt làm “hệ số an toàn ngược”, không lấy một tỷ lệ chung cho mọi màng ETFE và không quy đổi trực tiếp thành độ võng cho phép. Mọi giới hạn thiết kế phải theo tiêu chuẩn, mô hình và hồ sơ kỹ thuật của dự án cụ thể.
Checklist đọc báo cáo thử kéo ETFE
- Tên sản phẩm, nhà sản xuất, mã lô và tình trạng mẫu có truy xuất được không?
- Mẫu là màng nguyên, màng in, vùng hàn hay cấu kiện lấy từ hiện trường?
- Tiêu chuẩn thử, phiên bản và phòng thí nghiệm được ghi rõ chưa?
- Chiều dày, bề rộng, chiều dài đo và hình dạng mẫu có đầy đủ không?
- Hướng lấy mẫu MD/TD hoặc hai phương chính có được phân biệt không?
- Nhiệt độ, điều kiện điều hòa và tốc độ kéo có được công bố không?
- Báo cáo phân biệt độ giãn tại chảy với độ giãn tại đứt không?
- Có ứng suất chảy, độ bền kéo, mô đun hoặc toàn bộ đường cong để đọc đồng thời không?
- Số mẫu, giá trị từng mẫu, trung bình và độ phân tán có đáp ứng yêu cầu nghiệm thu không?
- Vị trí phá hủy có hợp lệ hay mẫu trượt/đứt sát ngàm?
Cách đưa chỉ tiêu độ giãn dài vào hồ sơ chất lượng
Hồ sơ đệ trình nên xác định ngay tài liệu làm chuẩn: tiêu chuẩn dự án, datasheet đúng cấp màng, chứng chỉ lô và phương pháp thử được chấp thuận. Bảng so sánh cần đặt các cột “yêu cầu”, “kết quả”, “phương pháp”, “điều kiện thử” và “đánh giá”, thay vì chỉ có một ô đạt/không đạt.
Khi thử nghiệm độc lập, kế hoạch lấy mẫu phải nêu vị trí, hướng mẫu và cách niêm phong. Nếu dự án kiểm tra cả màng và đường hàn, hai loại mẫu cần được định danh tách biệt. Mọi sai khác so với tiêu chuẩn thử hoặc hồ sơ duyệt phải được ghi thành ngoại lệ để tư vấn thiết kế đánh giá; không tự hợp thức hóa bằng cách chọn một con số có lợi từ datasheet khác.
Câu hỏi thường gặp
Độ giãn tại đứt cao có phải ETFE càng tốt?
Không thể kết luận như vậy. “Tốt” phải gắn với yêu cầu thiết kế và toàn bộ nhóm chỉ tiêu: độ cứng, ứng suất chảy, độ bền kéo, độ giãn, độ đồng đều theo hai phương, độ bền mối hàn và điều kiện sử dụng.
Có thể dùng datasheet nhựa hạt để nghiệm thu màng thành phẩm không?
Không nên coi hai tài liệu là tương đương. Quá trình tạo màng, hướng kéo, chiều dày, in bề mặt và gia công có thể làm thay đổi dữ liệu cần đánh giá. Nghiệm thu phải dựa trên đúng sản phẩm và cấp vật liệu được duyệt.
Thử kéo một phương có đủ cho thiết kế mái ETFE không?
Không. Thử kéo đơn trục cung cấp dữ liệu vật liệu trong điều kiện xác định. Thiết kế mái màng cần xem thêm trạng thái hai trục, hình học, ứng suất trước, chi tiết liên kết và các tổ hợp tải của hệ kết cấu.
Khi hai phòng thí nghiệm cho kết quả khác nhau nên làm gì?
Trước tiên hãy so tiêu chuẩn, hình học mẫu, hướng lấy mẫu, tốc độ kéo, nhiệt độ, điều hòa mẫu, cách đo biến dạng và vị trí phá hủy. Chỉ đánh giá chênh lệch vật liệu sau khi các điều kiện này đã được quy về cùng cơ sở.
Toàn Phát ETFE có thể hỗ trợ rà soát hồ sơ vật liệu, cấu trúc báo cáo thử và các điểm cần làm rõ trước khi đệ trình. Kết luận thiết kế và tiêu chí nghiệm thu cuối cùng vẫn phải theo kỹ sư phụ trách cùng hồ sơ được phê duyệt của dự án.
