Hệ thống ETFE trong kiến trúc là tổ hợp gồm film/panel ETFE, chi tiết biên, khung nhôm, kết cấu đỡ và các cấu phần vận hành phù hợp với cấu hình. Với cushion khí nén, hệ còn có cấp khí, ống, van, cảm biến, điều khiển và cảnh báo. Vì vậy không nên đánh giá giải pháp chỉ từ một mẫu film hoặc đơn giá vật liệu.
Hệ ETFE có những cấu hình chính nào?
Có thể phân biệt theo cách ổn định film: hệ đơn lớp được tạo hình và căng bằng cơ khí/cáp; hệ cushion dùng từ hai lớp film tạo thành đệm khí được duy trì hình học bằng áp suất. Cấu hình cụ thể còn phụ thuộc hình học, tải, kiến trúc, quang–nhiệt, thoát nước, môi trường và năng lực vận hành.
| Cấu hình | Thành phần đặc trưng | Điểm cần kiểm soát |
|---|---|---|
| Film đơn lớp | Film, mép biên, profile/cáp và kết cấu đỡ | Form-finding, lực căng, võng, thoát nước và chi tiết mép |
| Cushion hai lớp | Hai film, một khoang khí, profile, hệ cấp khí | Áp suất, độ kín, blower, tuyến ống và trạng thái mất áp |
| Cushion nhiều lớp | Film ngoài–giữa–trong, nhiều khoang theo thiết kế | Logic khoang, hàn/kẹp lớp giữa, quang–nhiệt và vận hành |
| Hệ có frit/màu | Film clear/diffuse/in pattern theo từng lớp | Truyền sáng, chói, tải nhiệt, hướng pattern và mock-up |
1. Film ETFE và panel chế tạo
Film là vật liệu đầu vào; panel là sản phẩm đã được cắt, hàn hoặc tạo mép theo hình học dự án. Hồ sơ phải truy vết mã film, chiều dày, màu/độ trong, pattern in, hướng cuộn, đường hàn, mã panel và vị trí lắp. Không dùng thông số của một loại film để đại diện cho toàn hệ nếu dự án có nhiều lớp hoặc nhiều mã vật liệu.
2. Hệ kẹp biên và profile nhôm
Profile giữ mép film/panel, truyền phản lực vào kết cấu và tạo giao diện với gioăng, insert, cover cap, thoát nước hoặc lớp hoàn thiện. Chi tiết cần giải quyết góc, giao tuyến, mối nối, dung sai, chuyển vị kết cấu, ăn mòn, cầu nhiệt và khả năng thay thế. Mẫu mặt cắt chỉ có ý nghĩa khi đi cùng calculation, catalogue và shop drawing của đúng hệ.
3. Kết cấu đỡ và giao diện công trình
Thép/cáp hoặc kết cấu chính quyết định hình học biên và độ cứng của toàn hệ. Đội ETFE cần nhận mô hình, phản lực, chuyển vị, dung sai và trình tự dựng lắp từ bộ môn kết cấu. Giao diện với tường, kính, mái cứng, khe co giãn, máng xối, chống thấm và chống cháy phải có người chịu trách nhiệm rõ.
4. Hệ cấp khí cho cushion ETFE
Cushion khí nén cần một hệ tạo và duy trì áp suất phù hợp với thiết kế. Phạm vi thường bao gồm blower, lọc/điều hòa khí khi cần, manifold, ống, van, cảm biến, tủ điều khiển, cảnh báo và nguồn dự phòng theo yêu cầu dự án. Không phải mọi hệ ETFE đều có blower; film đơn lớp căng cơ khí là một cấu hình khác.
| Cấu phần khí–điều khiển | Chức năng | Câu hỏi thiết kế |
|---|---|---|
| Blower | Cấp lưu lượng/áp suất cho cushion | Công suất, duty/standby, độ ồn, môi trường lắp |
| Manifold và ống | Phân phối khí đến khu vực/panel | Tuyến, tổn thất, ngưng tụ, đánh mã và tiếp cận |
| Cảm biến | Đo áp suất/trạng thái liên quan | Vị trí, hiệu chuẩn, redundancy và bảo trì |
| Điều khiển/cảnh báo | Duy trì setpoint và báo trạng thái | Logic, BMS, mất điện, lỗi cảm biến, lưu lịch sử |
| Nguồn dự phòng | Hỗ trợ trạng thái an toàn theo yêu cầu | Thời gian, tải ưu tiên, thử định kỳ và trách nhiệm vận hành |
5. Thoát nước, ngưng tụ và độ kín
Hình học panel và biên phải dẫn nước về điểm thoát đã tính, tránh vùng giữ nước ngoài ý muốn. Bên trong cushion, điều kiện không khí, nhiệt độ bề mặt và chi tiết ống có thể ảnh hưởng ngưng tụ. Độ kín không chỉ nằm ở đường hàn film mà còn ở insert, kẹp biên, đầu nối ống và các vị trí xuyên qua hệ.
6. Điện, BMS và dữ liệu vận hành
Tủ cấp khí, cảm biến, cảnh báo và tích hợp BMS cần sơ đồ nguyên lý, I/O list, chế độ manual/auto, setpoint, quyền truy cập, backup cấu hình và phản ứng khi mất tín hiệu. Chủ đầu tư phải nhận tài liệu vận hành đủ để phân biệt lỗi điện, lỗi blower, rò khí, cảm biến sai và sự cố cơ khí.

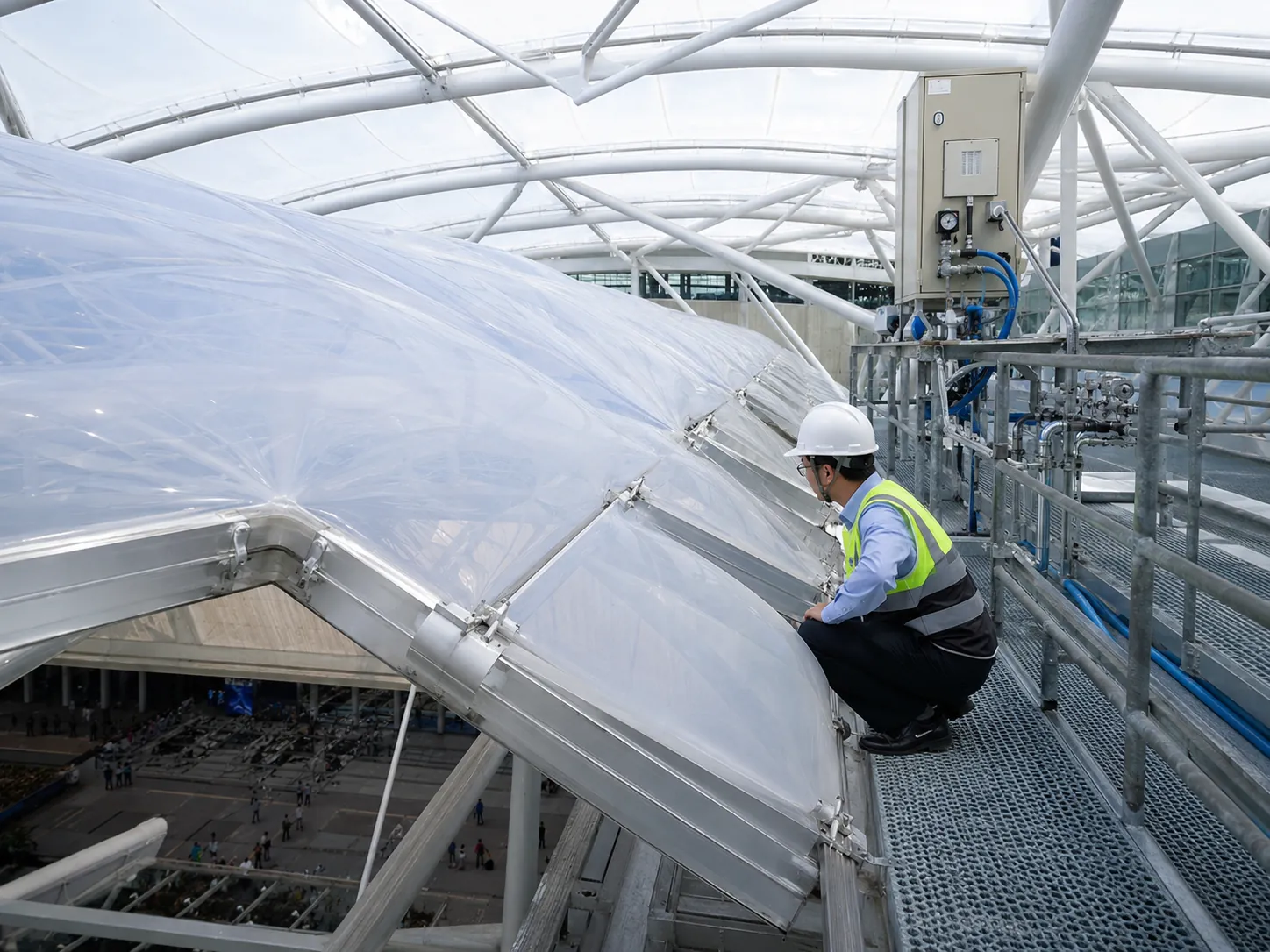

7. Lối tiếp cận và bảo trì
Thiết kế cần xác định đường tiếp cận profile, ống, cảm biến, tủ, máng xối và vùng panel có nguy cơ hư hỏng. Nếu không có lối tiếp cận, một lỗi nhỏ có thể kéo theo giàn giáo hoặc dừng khu vực lớn. Các điểm neo, catwalk, cửa thăm và vùng tháo mở phải được phối hợp từ sớm.
Ma trận giao diện cần khóa trước khi sản xuất
- Kết cấu: hình học biên, phản lực, chuyển vị, dung sai và trình tự dựng.
- Kiến trúc: bề mặt nhìn, pattern, khe, chi tiết giao với kính/tường/mái.
- MEP: nguồn, tủ, tuyến ống, BMS, chống sét và tiếp địa.
- Thoát nước/chống thấm: máng xối, overflow, joint và điểm kết thúc.
- Phòng cháy: phân loại vật liệu, phạm vi hệ và yêu cầu tiếp cận theo hồ sơ được duyệt.
- Vận hành: setpoint, cảnh báo, phụ tùng, tần suất kiểm tra và đội tiếp nhận.
Hồ sơ mua sắm và nghiệm thu nên yêu cầu gì?
- Basis of design và tiêu chí quang–nhiệt–kết cấu của toàn hệ.
- Datasheet/CO-CQ phù hợp, mã film/panel và truy vết sản xuất.
- Form-finding, calculation, phản lực và trạng thái tải/sự cố.
- Shop drawing, bản đồ panel, đường hàn, profile và giao diện.
- Sơ đồ khí–điện–điều khiển, I/O, cảnh báo và dự phòng.
- ITP, mẫu hàn, thử kín, mock-up và tiêu chí chấp nhận.
- As-built, O&M, backup cấu hình, phụ tùng và đào tạo vận hành.
Các lỗi khi tách rời từng cấu phần
- Mua film trước khi chốt form-finding, pattern và cách chia panel.
- Chốt profile theo mẫu mặt cắt nhưng chưa có phản lực và dung sai.
- Đặt blower/tủ sau khi kiến trúc đã khóa phòng kỹ thuật và tuyến ống.
- Không mô tả trạng thái mất điện/mất áp trong hồ sơ điều khiển.
- Không giao rõ phạm vi máng xối, chống thấm và chi tiết biên.
- Nghiệm thu cushion đẹp ở trạng thái bình thường nhưng chưa thử cảnh báo và chế độ sự cố.
Xem thêm cấu tạo màng ETFE, nguyên lý đệm khí ETFE, đệm ETFE hai lớp và đệm ETFE ba lớp.
Rà soát hệ ETFE theo đúng phạm vi dự án
Gửi mô hình, mặt cắt, địa điểm, cấu hình film/panel, tải đầu vào và yêu cầu vận hành để Toàn Phát cùng đội ngũ dự án xác định phạm vi vật liệu, kết cấu, cấp khí, điều khiển và nghiệm thu.
Nguồn tham khảo: Vector Foiltec/AGC — Texlon System with Fluon ETFE Film và Vector Foiltec — Texlon System HPD. Thông số cuối cùng phải theo tính toán, tiêu chuẩn và datasheet của đúng dự án.
