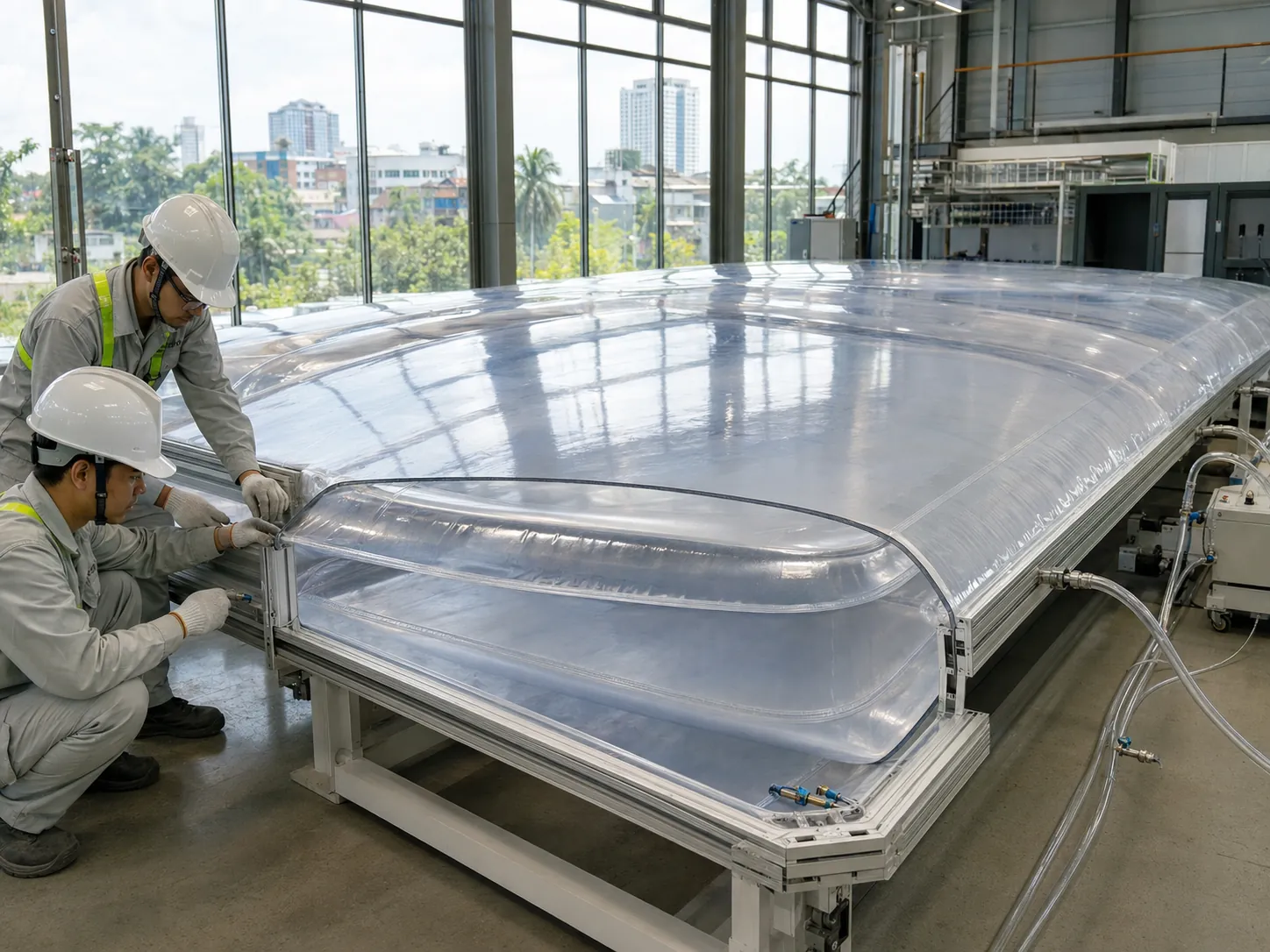

Đệm ETFE ba lớp bổ sung một lớp film trung gian giữa lớp ngoài và lớp trong. Cấu hình này có thể tạo hai khoang khí và thêm một bề mặt để phối hợp frit, truyền sáng hoặc chiến lược quang–nhiệt. Lớp thứ ba chỉ có giá trị khi nó giải quyết một yêu cầu đã xác định; “nhiều lớp hơn” không tự động đồng nghĩa phương án tốt hơn.
Cấu tạo khái niệm của đệm ba lớp
Ba bề mặt film gồm lớp ngoài, lớp trung gian và lớp trong. Tùy thiết kế hệ thống, lớp giữa chia cushion thành các khoang khí và được kiểm soát hình học theo chiến lược áp suất của nhà cung cấp. Mép các lớp phải được hàn, kẹp và nối với hệ cấp khí đúng cấu hình sản xuất; không thể tự thêm một lớp vào bản vẽ hai lớp mà không tính lại.
| Lớp/cấu phần | Vai trò có thể có | Nội dung cần kiểm soát |
|---|---|---|
| Film ngoài | Chịu tác động môi trường, tạo bề mặt mái/mặt dựng | Chiều dày, frit, tải, thoát nước và tiếp xúc môi trường |
| Film trung gian | Chia khoang, bổ sung bề mặt quang–nhiệt hoặc dự phòng chức năng | Vị trí cân bằng, đường hàn, thông khí, frit và trạng thái sự cố |
| Film trong | Khép kín hệ, tạo bề mặt nhìn từ nội thất | Độ truyền sáng, màu, ngưng tụ và bảo trì |
| Hai khoang khí | Duy trì hình học theo logic thiết kế | Setpoint, cân bằng, van, ống và phản ứng khi mất áp |
| Profile và kết cấu | Giữ toàn bộ lớp và truyền phản lực | Dung sai, insert, seal, góc, chuyển vị và thay thế |
Khi nào lớp thứ ba tạo ra giá trị?
- Khi mô phỏng năng lượng và ánh sáng cho thấy cần thêm bề mặt frit hoặc lớp trung gian để đạt mục tiêu.
- Khi yêu cầu hình học/tải cần cấu hình nhiều lớp đã được nhà thiết kế hệ thống kiểm chứng.
- Khi dự án cần chiến lược cushion và trạng thái sự cố có lợi từ lớp trung gian.
- Khi kiến trúc yêu cầu hiệu ứng trong–mờ, pattern hoặc kiểm soát nhìn xuyên không thể giải quyết hợp lý bằng hai lớp.
- Khi chủ đầu tư chấp nhận mức độ phức tạp cao hơn của sản xuất, QA/QC, blower, cảm biến và bảo trì.
Ba lớp có phải luôn cách nhiệt tốt hơn?
Không nên kết luận chỉ từ số lớp. Hiệu suất nhiệt của mái hoặc mặt dựng còn phụ thuộc hình học cushion, khoang khí, độ kín, frit, điều kiện biên, cầu nhiệt tại profile, bức xạ mặt trời và mô hình tính của toàn công trình. Cần so sánh hai cấu hình trên cùng điều kiện đầu vào và tiêu chí tiện nghi/năng lượng.
Ba lớp có phải luôn truyền ít ánh sáng hơn?
Không thể trả lời nếu chưa biết mã film, chiều dày, màu và pattern trên từng lớp. Film trong có thể clear, diffuse hoặc in frit; vị trí và tỷ lệ phủ của pattern ảnh hưởng đến truyền sáng, chói và tải nhiệt. Báo cáo cần nêu rõ cấu hình từng lớp thay vì chỉ ghi “cushion ba lớp”.
So sánh hai lớp và ba lớp theo quyết định dự án
| Câu hỏi | Hai lớp | Ba lớp |
|---|---|---|
| Có bao nhiêu bề mặt để xử lý frit/màu? | Hai | Ba |
| Độ phức tạp của lớp giữa | Không có lớp giữa | Phải kiểm soát hình học, hàn và trạng thái vận hành |
| Khả năng điều chỉnh quang–nhiệt | Phụ thuộc hai film và một khoang | Có thêm biến thiết kế nhưng phải được mô phỏng |
| Hồ sơ QA/QC | Ít lớp hơn để truy vết | Cần truy vết thêm film trung gian và quan hệ giữa các khoang |
| Lựa chọn đúng | Cấu hình đáp ứng mục tiêu với rủi ro, vận hành và chi phí vòng đời phù hợp nhất | |
Các kiểm tra kỹ thuật cần làm
- Form-finding, ứng suất film và chuyển vị ở các tổ hợp tải.
- Áp suất và trạng thái của từng khoang trong vận hành bình thường và sự cố.
- Truyền sáng, frit, chói, tải nhiệt và mô phỏng năng lượng toàn hệ.
- Ngưng tụ, thoát nước, mép biên và ảnh hưởng chuyển vị kết cấu.
- Công suất blower, tuyến ống, van, cảm biến, cảnh báo và nguồn dự phòng.
- Trình tự sản xuất, đánh mã lớp, đóng gói, lắp đặt và kiểm tra kín khí.
- Khả năng tiếp cận, thay thế film/insert và phản ứng khi một lớp bị hư hỏng.
Rủi ro khi chọn ba lớp theo thói quen
- Thêm lớp nhưng không có mục tiêu đo được cho ánh sáng, nhiệt hoặc tải.
- Dùng thông số của một dự án khác cho cushion có hình học và địa điểm khác.
- Không phân biệt rõ lớp ngoài, lớp giữa và lớp trong trong BOQ/datasheet.
- Không mô tả logic điều khiển các khoang và trạng thái mất điện/mất áp.
- Không đưa chi phí kiểm soát chất lượng, phụ tùng và vận hành vào so sánh.
Hồ sơ mời thầu nên ghi gì?
Thay vì chỉ ghi “ETFE ba lớp”, hồ sơ nên nêu mục tiêu hiệu suất, mã/đặc tính từng film, frit/màu, tiêu chí truyền sáng–nhiệt, tải áp dụng, yêu cầu form-finding, profile, hệ khí, cảnh báo, dự phòng, thử nghiệm, mock-up, as-built và tài liệu vận hành. Nhà cung cấp phải chứng minh cấu hình đề xuất đáp ứng các mục tiêu đó.
Xem thêm nguyên lý đệm khí ETFE, đệm ETFE hai lớp và cấu tạo hệ ETFE.
Đánh giá có cần tăng lên ba lớp hay không
Gửi mô hình, mặt cắt, địa điểm, tải đầu vào và mục tiêu quang–nhiệt để Toàn Phát cùng đội ngũ dự án so sánh cấu hình hai lớp, ba lớp và phạm vi hệ khí phù hợp.
