Màng ETFE trong suốt có thể đưa nhiều ánh sáng tự nhiên và tầm nhìn bầu trời vào không gian, nhưng “trong” không phải một thông số đơn lẻ. Kết quả thực tế phụ thuộc mã film, chiều dày, bề mặt, frit/pattern, số lớp, hình học, góc nhìn, độ sạch và toàn bộ cấu tạo mái/mặt dựng.
“Trong suốt” cần được mô tả bằng những đại lượng nào?
Hồ sơ thiết kế nên tách các mục tiêu: truyền sáng nhìn thấy, độ mờ/haze, độ rõ khi nhìn xuyên, màu sắc, phản xạ, truyền bức xạ mặt trời, chói và nhiệt. Hai film cùng được gọi là clear vẫn có thể cho trải nghiệm khác khi chiều dày, finish, lớp in và cấu hình hệ thay đổi.
| Thuộc tính | Người dùng cảm nhận | Cần kiểm tra |
|---|---|---|
| Truyền sáng | Mức ánh sáng đi qua film/hệ | Phương pháp đo, bước sóng/phạm vi và cấu hình mẫu |
| Haze/khuếch tán | Ánh sáng mềm hơn, hình phía sau kém rõ hơn | Mã film, bề mặt, pattern và số lớp |
| Độ rõ nhìn xuyên | Khả năng nhận biết bầu trời/cảnh quan qua mái | Độ cong, đường hàn, khung, góc nhìn và độ sạch |
| Màu | Sắc độ của ánh sáng và vật thể bên dưới | Phổ truyền, film màu, lớp in và nguồn sáng |
| Năng lượng mặt trời | Tải nhiệt và tiện nghi | G-value/SHGC hoặc chỉ tiêu tương đương của toàn cấu hình |
| Phản xạ | Highlight và hình ảnh phản chiếu | Góc tới, bầu trời, hình học cushion và vị trí quan sát |
Film clear, diffuse và frit khác nhau thế nào?
- Clear: ưu tiên ánh sáng và mức nhìn xuyên cao hơn, phù hợp khi kiến trúc muốn thấy bầu trời hoặc tạo cảm giác nhẹ.
- Diffuse/mờ: phân tán ánh sáng, giảm độ rõ hình phía sau và có thể tạo bề mặt sáng đồng đều hơn tùy cấu hình.
- Frit/pattern in: kiểm soát vùng truyền–phản xạ theo mật độ, hình và vị trí pattern; cần xác định lớp nào được in và hướng pattern.
- Film màu: thay đổi sắc độ ánh sáng/không gian và phải được đánh giá cùng vật liệu nội thất, cảnh quan và chiếu sáng nhân tạo.
Một cushion nhiều lớp có thể kết hợp clear, frit hoặc film chức năng khác nhau. Báo cáo phải ghi riêng từng lớp thay vì mô tả toàn bộ panel bằng một từ “trong suốt”.
Độ trong ảnh hưởng đến không gian như thế nào?
Kết nối với bầu trời và cảnh quan

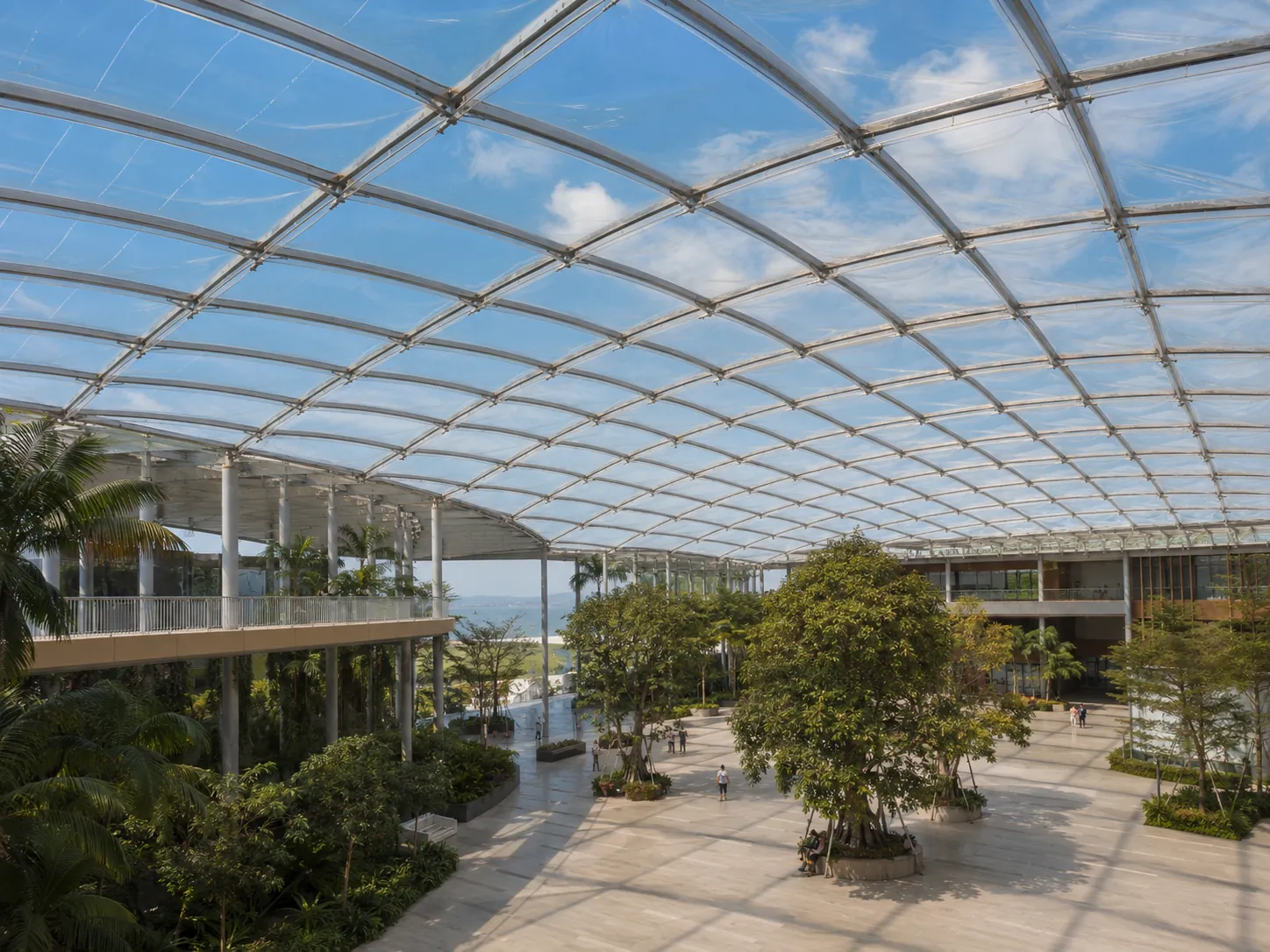

Mái clear có thể giữ cảm giác ngoài trời trong nhà ga, atrium, sân vận động hoặc sân trong. Tuy nhiên đường hàn, profile, cáp, kết cấu và thiết bị bảo trì vẫn nằm trong trường nhìn; thiết kế phải coi chúng là một phần của kiến trúc.
Ánh sáng ban ngày
Nhiều ánh sáng không đồng nghĩa luôn dễ chịu. Hướng nắng, thời gian sử dụng, bề mặt nội thất và nhiệm vụ thị giác quyết định có cần frit, khuếch tán, che nắng bổ sung hoặc phân vùng hay không.
Chói và tương phản
Bầu trời sáng phía sau film có thể tạo tương phản lớn với màn hình, khu vực làm việc hoặc lối đi. Đánh giá chói cần dùng mô hình và điểm nhìn thực tế, không chỉ dựa trên phối cảnh tổng thể.
Tải nhiệt và tiện nghi
Mục tiêu truyền sáng phải được phối hợp với tải bức xạ, thông gió, điều hòa và chiến lược năng lượng toàn công trình. Không nên suy ra hiệu suất nhiệt chỉ từ việc film “mỏng” hoặc “trong”.
Các yếu tố làm thay đổi hình ảnh nhìn xuyên
- Độ cong và mức căng của film/cushion.
- Đường hàn và cách chia panel theo khổ sản xuất.
- Số lớp và khoảng cách giữa các lớp.
- Pattern, màu, finish và hướng lắp của từng film.
- Phản xạ bầu trời, ánh sáng nhân tạo và góc quan sát.
- Bụi, nước, cặn và tình trạng vệ sinh bề mặt.
- Khung nhôm, cáp, thép và các lớp kỹ thuật phía sau.
Chọn cấu hình theo mục tiêu sử dụng
| Mục tiêu | Hướng cấu hình cần khảo sát | Rủi ro cần kiểm tra |
|---|---|---|
| Nhìn thấy bầu trời | Film clear, tối giản pattern ở vùng nhìn chính | Chói, đường hàn, khung và biến dạng hình ảnh |
| Ánh sáng mềm | Diffuse hoặc pattern phân bố phù hợp | Mất quá nhiều truyền sáng, không đồng đều giữa panel |
| Kiểm soát nắng | Frit/multi-layer và mô phỏng quang–nhiệt | Tải nhiệt, mùa, góc nắng và mục tiêu năng lượng |
| Nhận diện kiến trúc | Pattern/màu/chiếu sáng tích hợp | Màu ban ngày–ban đêm, độ bền và bảo trì |
| Không gian cây xanh | Phân tích ánh sáng theo yêu cầu cây và vi khí hậu | Không dùng “truyền UV” như kết luận đủ cho mọi loài cây |
Mock-up cần mô phỏng điều kiện nào?
- Đúng mã film, chiều dày, pattern, màu và số lớp.
- Đúng đường hàn, profile, độ cong và hướng quan sát đại diện.
- Quan sát cả trời nắng, nhiều mây và ban đêm có chiếu sáng nhân tạo.
- Đặt vật liệu nội thất, màn hình hoặc khu vực làm việc dưới mẫu khi chúng ảnh hưởng tiện nghi.
- Đo/đánh giá truyền sáng, haze, chói hoặc tải nhiệt theo chỉ tiêu của dự án.
- Ghi nhận trạng thái sạch/bẩn và khả năng tiếp cận vệ sinh.
Hồ sơ mời thầu không nên chỉ ghi “ETFE trong suốt”
Nên nêu mục tiêu quang học, cấu hình từng lớp, mã/đặc tính film, pattern và tỷ lệ phủ, màu, chiều dày, tiêu chí truyền sáng–nhiệt, vị trí đường hàn, mock-up, yêu cầu tính toán, phương pháp đo và điều kiện chấp nhận. Nhà cung cấp cần trả lại datasheet và cấu hình có thể truy vết.
Các lỗi ra quyết định thường gặp
- Dùng ảnh dự án khác làm bằng chứng cho cấu hình chưa xác định.
- So sánh film đơn lớp với cushion nhiều lớp chỉ bằng một thông số truyền sáng.
- Không tính ảnh hưởng của khung, đường hàn và pattern lên trải nghiệm.
- Chọn clear tối đa rồi xử lý chói/tải nhiệt ở giai đoạn muộn.
- Bỏ qua điều kiện vệ sinh và suy giảm hình ảnh do bụi/cặn.
Xem thêm màng ETFE đơn lớp, phân loại ETFE, cấu tạo màng ETFE và các thành phần của hệ thống ETFE.
Chọn độ trong theo mục tiêu không gian
Gửi mô hình, hướng công trình, cấu hình mái, yêu cầu nhìn xuyên, ánh sáng và tiện nghi để Toàn Phát cùng đội ngũ dự án so sánh film clear, diffuse và phương án frit/multi-layer.
Nguồn tham khảo: AGC Chemicals — Fluon ETFE Film, AGC — Functions and Features và Vector Foiltec/AGC — Texlon System. Chỉ tiêu cuối cùng phải theo datasheet và mô phỏng của đúng cấu hình dự án.
