Nguyên lý đệm khí ETFE dựa trên chênh áp thấp được duy trì giữa khoang cushion và môi trường bên ngoài. Chênh áp tạo độ cong cho các lớp film, giúp hệ đạt hình dạng thiết kế và làm việc cùng đường hàn, kẹp biên và kết cấu đỡ. Blower không “bơm căng một lần rồi thôi”; hệ phải bù rò, theo dõi áp suất và phản ứng theo logic vận hành.
Trả lời ngắn: Áp suất trong cushion tạo lực phân bố lên film, đưa các lớp về bề mặt cong đã được form-finding. Độ cong và ứng suất màng giúp panel ổn định trước tải trong phạm vi thiết kế. Setpoint không phải “càng cao càng tốt”: phải khớp số lớp, hình học, film, đường hàn, kẹp biên, tải và chiến lược điều khiển.
Chênh áp tạo độ cong và trạng thái ứng suất màng
Film ETFE rất mỏng và không làm việc như tấm kính hay tôn cứng. Khi khoang được cấp khí, chênh áp tác dụng lên bề mặt film. Các lớp film võng theo hai hướng, hình thành bề mặt cong và trạng thái kéo trong màng. Hình học này được xác định bằng form-finding, không nên lấy từ một “độ phồng đẹp mắt” trên phối cảnh.
Đường truyền lực đi từ film → đường hàn/biên panel → profile kẹp → kết cấu đỡ. Vì vậy thay đổi setpoint, chiều dày film, kích thước panel hoặc hình học biên có thể làm thay đổi ứng suất và phản lực; mọi thay đổi phải được đơn vị thiết kế rà soát.
Vì sao hệ phải cấp khí liên tục?
- Cushion không kín tuyệt đối; hệ phải bù lượng khí thất thoát qua độ rò cho phép, đầu nối và quá trình vận hành.
- Nhiệt độ không khí và điều kiện ngoài trời thay đổi làm trạng thái áp suất biến đổi.
- Gió, mưa và các tải bất lợi có thể yêu cầu logic vận hành theo thiết kế, không chỉ giữ một con số bất biến.
- Cảm biến, van/ống và controller cần phát hiện sai lệch, điều khiển quạt và phát cảnh báo.
Tài liệu Texlon/Fluon của Vector Foiltec–AGC mô tả các lớp film được ổn định khoảng 220 Pa bằng hệ khí áp suất thấp. Đây là thông số của hệ/tài liệu cụ thể, không phải setpoint mặc định cho mọi cushion ETFE. Dự án phải dùng tính toán và dữ liệu nhà cung cấp của đúng cấu hình.
Áp suất liên quan thế nào đến hình dạng và hiệu suất?
| Khía cạnh | Vai trò của áp suất | Giới hạn cần nhớ |
|---|---|---|
| Hình dạng | Duy trì độ cong và khoảng cách giữa các lớp film | Phụ thuộc form-finding, biên và số lớp |
| Ổn định | Tạo trạng thái kéo giúp film làm việc theo hình học thiết kế | Không thay thế kiểm tra tải và ứng suất |
| Thoát nước | Hỗ trợ giữ hình học tránh vùng võng bất lợi | Vẫn cần độ dốc, panelization và chi tiết thoát nước đúng |
| Quang học | Giữ khoảng cách/lớp và hình học frit theo cấu hình | Truyền sáng còn phụ thuộc film, frit, góc và số lớp |
| Nhiệt | Duy trì khoang khí của cushion | Hiệu suất nhiệt không được suy ra chỉ từ setpoint |
Tăng áp suất không phải cách sửa mọi vấn đề
Tăng setpoint có thể thay đổi độ cong, ứng suất film, tải lên đường hàn và phản lực biên. Nếu panel võng, nhăn hoặc thoát nước kém, nguyên nhân có thể nằm ở rò, cảm biến, ống, hình học panel, nhiệt độ, tải, patterning, pretension lớp giữa hoặc chi tiết biên. Không nên tăng áp suất thủ công khi chưa chẩn đoán và chưa có giới hạn thiết kế.

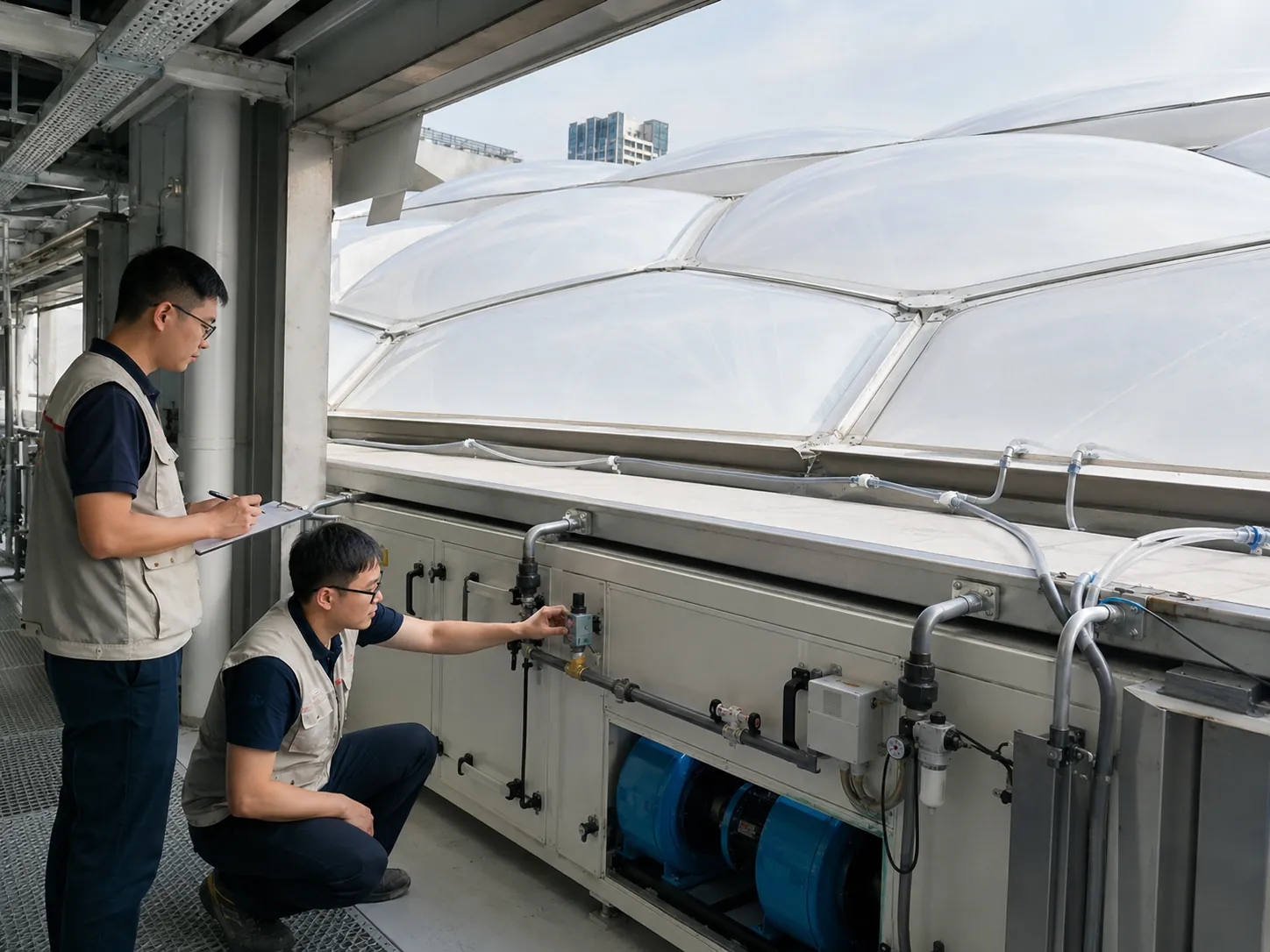

Chuỗi điều khiển của hệ đệm khí ETFE
- Đo: cảm biến đọc áp suất tại vị trí/zone được thiết kế.
- So sánh: controller so với setpoint hoặc dải điều khiển theo chế độ.
- Điều chỉnh: quạt/van thay đổi lượng khí cấp để bù sai lệch.
- Giám sát: ghi trạng thái quạt, áp suất, lỗi cảm biến, mất nguồn và thời gian chạy.
- Cảnh báo/dự phòng: chuyển quạt hoặc chế độ dự phòng theo control narrative được duyệt.
Không phải mọi dự án đều cần cùng cấu hình duty–standby, UPS hay giao diện BMS. Mức dự phòng phải xuất phát từ mức độ quan trọng, thời gian phản ứng, khí hậu, khả năng tiếp cận và kịch bản rủi ro của công trình.
Các trạng thái vận hành cần được mô tả trước
| Trạng thái | Điều cần xác định | Bằng chứng bàn giao |
|---|---|---|
| Bình thường | Dải áp suất, quạt luân phiên, lọc và thời gian chạy | Trend/log và biên bản commissioning |
| Rò/tụt áp | Ngưỡng cảnh báo, phản ứng quạt và khoanh vùng panel | Kịch bản thử và quy trình kiểm tra |
| Hỏng quạt/cảm biến | Chuyển dự phòng, fallback và thông báo | Cause & effect/control narrative |
| Mất điện | Thời gian cho phép, nguồn dự phòng và trình tự khôi phục | Phương án nguồn và test khôi phục |
| Thời tiết bất lợi | Setpoint/chế độ theo Basis of Design | Logic được kỹ sư duyệt |
Hồ sơ thiết kế và nghiệm thu cần khóa gì?
- Panelization, số lớp, mã/chiều dày film, đường hàn và frit.
- Form-finding, tổ hợp tải, setpoint/dải áp suất và phản lực biên.
- Sơ đồ blower, lọc, ống, van, cảm biến và phân zone.
- Control narrative: bình thường, cảnh báo, dự phòng, mất nguồn và khôi phục.
- Giới hạn rò, phương pháp kiểm tra kín khí và acceptance criteria.
- Giao diện BMS/nguồn, phụ tùng, access, bảo trì và đào tạo.
- As-built, setpoint cuối, log commissioning và đầu mối xử lý sự cố.
Đọc thêm các thành phần của hệ ETFE, đệm ETFE hai lớp và đệm ETFE ba lớp.
Rà soát hệ khí và logic dự phòng
Gửi panelization, mặt cắt, địa điểm, tải trọng đầu vào và yêu cầu vận hành để Toàn Phát cùng đội dự án xác định phạm vi hệ khí, cảm biến, control narrative và hồ sơ kiểm chứng.
Nguồn kỹ thuật
- Vector Foiltec/AGC — Texlon System with Fluon ETFE Film.
- Nhược điểm ETFE và các rủi ro vận hành cấp hệ.
Nguồn kiểm tra ngày 12/08/2026. Số liệu ví dụ không thay thế tính toán, datasheet và hồ sơ được duyệt cho đúng hệ ETFE.
