Khi tìm màng ETFE KNC hoặc ETFE Kiến Nhật, chủ đầu tư nên phân biệt bài giới thiệu vật liệu với đề xuất kỹ thuật cho công trình. Muốn chọn hệ mái ETFE, cần hỏi rõ sản phẩm được chào, cấu hình đơn lớp hay đệm khí, trách nhiệm thiết kế, gia công, lắp đặt và vận hành. Những thông số của film chưa mô tả đủ hiệu năng và chi phí của toàn mái.
Đọc đúng phạm vi thông tin ETFE mà KNC giới thiệu
Bài giới thiệu màng căng ETFE trên KNCVN mô tả vật liệu và cả dạng đơn lớp lẫn nhiều lớp. Nội dung này hữu ích để nhận biết giải pháp ban đầu; không nên suy toàn bộ phương án của KNC là đơn lớp hoặc coi bài giới thiệu là hồ sơ chào một hệ đệm khí cụ thể.
KNC là đơn vị công bố nội dung đang được tham khảo, không phải tên chung của vật liệu ETFE. Khi làm việc với bất kỳ bên chào hàng nào, cần xác nhận pháp nhân ký hợp đồng, vai trò cung ứng/thiết kế/thi công và nguồn film. Việc một website có bài ETFE không tự chứng minh hoặc phủ nhận khả năng thực hiện một gói mái hoàn chỉnh.
Phạm vi bài này là bộ câu hỏi thẩm định hệ mái, không phải bảng xếp hạng KNC và Toàn Phát. Cùng một bộ tiêu chí nên được áp dụng cho mọi đề xuất, kể cả đề xuất của Toàn Phát.
Chốt cấu hình trước khi so thông số và đơn giá
Hỏi bản vẽ nguyên lý: số lớp, độ dày từng lớp, màu/hoa văn, panel, hệ biên và kết cấu đỡ. Với đệm khí, cần mô tả thêm hệ cấp khí và điều khiển. Không dùng độ dày của một lớp film để đại diện cả tổ hợp nhiều lớp hoặc báo giá toàn mái.
Tài liệu hệ TensoSky của Birdair phân biệt ứng dụng film đơn lớp với đệm hai hoặc ba lớp có hệ khí. Đây là ví dụ kỹ thuật của một nhà cung cấp khác, giúp hiểu cấu tạo; thông số TensoSky không được gán sang phương án KNC hoặc Toàn Phát.
Xem thêm cách chọn độ dày màng theo cấu hình. Cùng diện tích mái chưa có nghĩa cùng khối lượng hay phạm vi: nhịp, hình học, chia panel, giao diện và thiết bị có thể khác nhau.
Bộ câu hỏi từ film ETFE tới hệ mái hoàn chỉnh
| Hạng mục | Câu hỏi nên gửi nhà cung cấp | Tài liệu cần đối chiếu |
|---|---|---|
| Film | Ai sản xuất, mã nào, cấu tạo từng lớp và lô giao? | Catalogue, truy xuất và hồ sơ đúng sản phẩm |
| Thiết kế | Ai chịu trách nhiệm tải, hình học, chuyển vị và giao diện? | Cơ sở thiết kế, tính toán và bản vẽ được duyệt |
| Gia công/hàn | Ai chế tạo panel, kiểm soát mối hàn và sai số thế nào? | Quy trình, tiêu chí kiểm tra và hồ sơ theo lô/panel |
| Khung–biên–nước | Ai làm profile, kẹp, chống thấm giao diện và thoát nước? | Chi tiết phối hợp cùng ranh giới hợp đồng |
| Cấp khí nếu có | Ai cung cấp thiết bị, điện, giám sát và xử lý sự cố? | Sơ đồ, logic vận hành và phạm vi dự phòng |
| Nghiệm thu | Thử gì, tiêu chí nào, ai chứng kiến và ký? | Kế hoạch kiểm tra, thử và biên bản bàn giao |
| Vận hành | Ai đào tạo, bảo trì, thay film hoặc sửa thiết bị? | Hướng dẫn vận hành và bảo trì, bảo hành và kế hoạch tiếp cận |
Bảng giúp nhìn thấy phần việc đang thiếu người nhận trách nhiệm. Nếu một bên chỉ cung cấp film, đó có thể là phạm vi mua hàng phù hợp; dự án vẫn cần một đầu mối đảm nhận các công việc còn lại. Đừng mặc định mọi phần ngoài vật liệu đều đã nằm trong đơn giá.
Truyền sáng cao có đồng nghĩa mái mát và lọc UV?
Cần tách truyền ánh sáng nhìn thấy, truyền UV và năng lượng mặt trời. Khả năng vật liệu chịu thời tiết/UV khác với khả năng che UV cho người phía dưới. Hãy yêu cầu dữ liệu quang của đúng màu, hoa văn và tổ hợp lớp được chào; không chọn theo một con số truyền sáng tối đa cho film trong.
Với sảnh, hồ bơi hoặc trung tâm thương mại, cần xem vùng nắng, chói, nhiệt và điều kiện trong không gian. Nếu hai phương án có hoa văn hoặc số lớp khác nhau, hãy so hiệu quả theo cùng hình học và khí hậu dự án. Không kết luận mái mát hơn chỉ từ ảnh hoặc tính chất nhựa nguyên liệu.

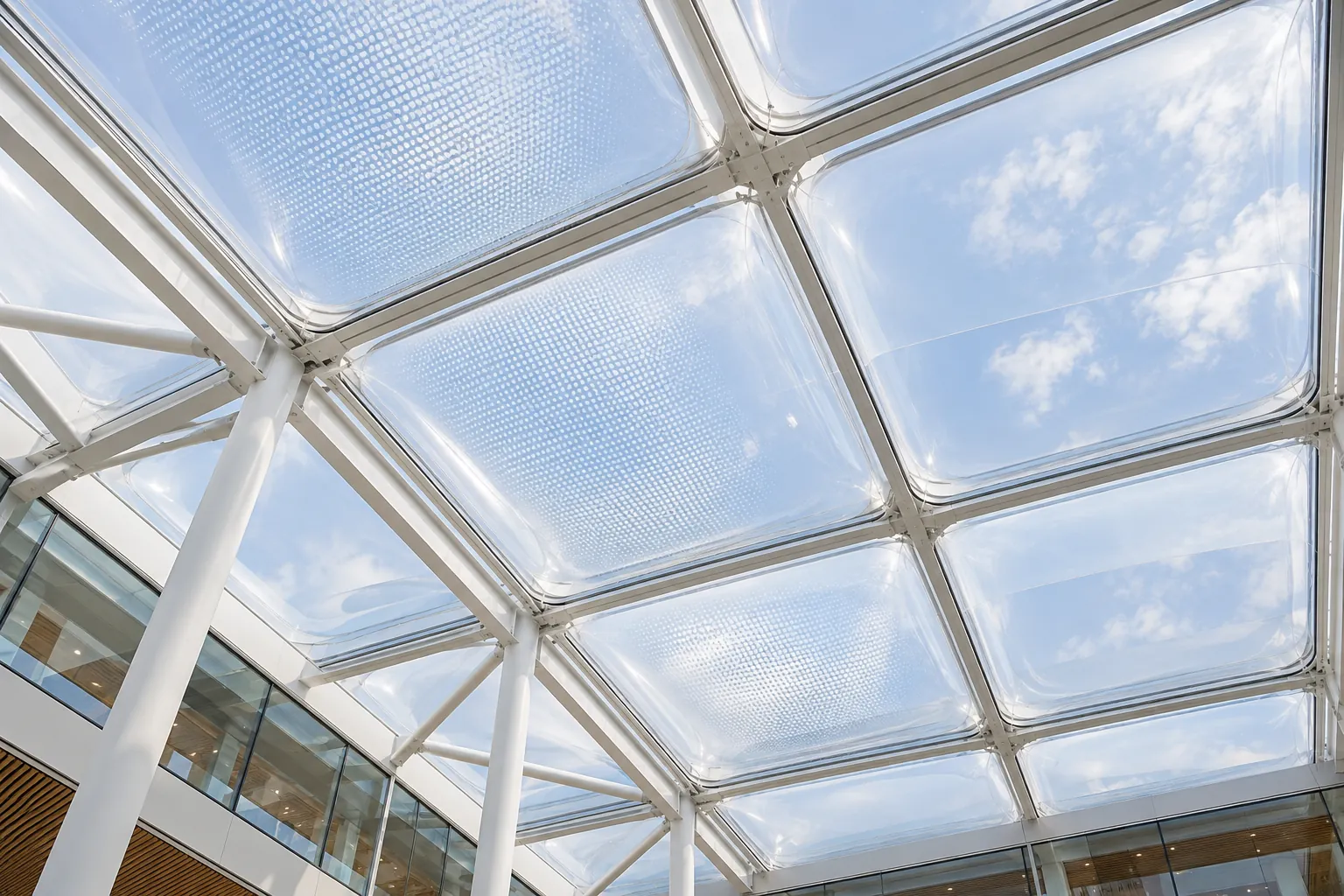

Đệm khí ETFE cần hỏi gì về điện và vận hành?
Đệm khí là một hệ có thiết bị phụ trợ, vì vậy yêu cầu mô tả dải vận hành được thiết kế, cảm biến, cảnh báo, phân vùng và cách ứng phó khi mất điện hoặc lỗi thiết bị. Ai cung cấp điện, ai nhận cảnh báo và ai được phép điều chỉnh cần được chốt trước bàn giao.
Birdair mô tả cấp khí, giám sát và bảo dưỡng trong hệ TensoSky; dự án khác cần hồ sơ riêng. Không sao chép áp suất, số quạt hoặc công suất của hệ tham khảo thành định mức cho mọi mái. Phương án dự phòng phải phù hợp tính toán và yêu cầu vận hành của công trình.
Tài liệu hướng dẫn cần nói rõ kiểm tra, lọc khí, thiết bị, màng và liên kết theo cấu hình thực tế. Bề mặt ít bám bẩn không đồng nghĩa toàn mái không cần bảo trì. Lối tiếp cận và cách thay một panel nên được xem từ giai đoạn thiết kế.
Đánh giá hồ sơ nghiệm thu thay vì chỉ xem ảnh công trình
Khi tham khảo dự án, hỏi nhà cung cấp đã thực hiện phần nào: film, gia công, khung, lắp đặt hay toàn hệ. Một ảnh mái hoàn thiện chưa cho biết phạm vi hợp đồng. Có thể đề nghị hồ sơ tương ứng đã được phép chia sẻ, không yêu cầu công bố thông tin bảo mật của khách hàng khác.
- Nguồn sản phẩm và mã panel liên hệ được với bản vẽ, hồ sơ giao nhận.
- Các điểm kiểm tra gia công, đường hàn và lắp đặt có tiêu chí chấp nhận.
- Giao diện khung, thoát nước và chống thấm có bên phụ trách và hồ sơ phối hợp.
- Với đệm khí: thử hệ, cảnh báo và tình huống vận hành theo kế hoạch được duyệt.
- Hoàn công, hướng dẫn sử dụng, đào tạo và phạm vi bảo hành khớp cấu hình đã lắp.
Các yêu cầu thử và hồ sơ cần được thống nhất theo dự án, không lấy danh sách trên làm tiêu chuẩn nghiệm thu mặc định. Bài cách gọi film và màng ETFE trong hồ sơ kỹ thuật giúp làm rõ đối tượng được mua trước khi kiểm tra giấy tờ.
Gửi cùng một yêu cầu chào để so báo giá có ý nghĩa
Chuẩn bị công năng, địa điểm, bản vẽ, nhịp mái, yêu cầu ánh sáng–nhiệt và giới hạn kết cấu. Yêu cầu mỗi bên đánh dấu rõ phần gồm/chưa gồm: thiết kế, film, profile, khung, cấp khí, điện, vận chuyển, nâng hạ, thử, bàn giao và hậu mãi.
Sau đó đối chiếu các phần chênh phạm vi trước khi so tổng tiền. Phương án rẻ hơn có thể chỉ ít đầu việc hơn; phương án đắt hơn cũng chưa chắc đáp ứng yêu cầu nếu thiếu bằng chứng. Khi đề xuất đổi cấu hình, cần nêu tác động tới tải, ánh sáng, vận hành và phần phải duyệt lại.
Câu hỏi thường gặp
ETFE Kiến Nhật có phải một loại film riêng? Cụm tìm kiếm chưa xác định hãng sản xuất hoặc mã film. Cần xem sản phẩm cụ thể trong đề xuất và chứng từ cung ứng.
Có thể so giá film với giá hệ đệm khí hoàn thiện? Hai giá khác phạm vi. Phải cộng đủ thiết kế, kết cấu, biên, thiết bị và thi công theo cùng ranh giới mới so được.
Có thể chọn nhà thầu chỉ từ catalogue? Catalogue giúp kiểm tra sản phẩm; năng lực và trách nhiệm thực hiện cần thêm hồ sơ dự án tương đương, nhân sự, quy trình và phạm vi hợp đồng.
Trao đổi cấu hình theo công trình
Gửi bản vẽ mái, địa điểm, công năng và cấu hình đang được chào. Toàn Phát sẽ trao đổi các đầu vào cần làm rõ và ma trận phạm vi để chủ đầu tư đối chiếu đề xuất theo cùng yêu cầu.
