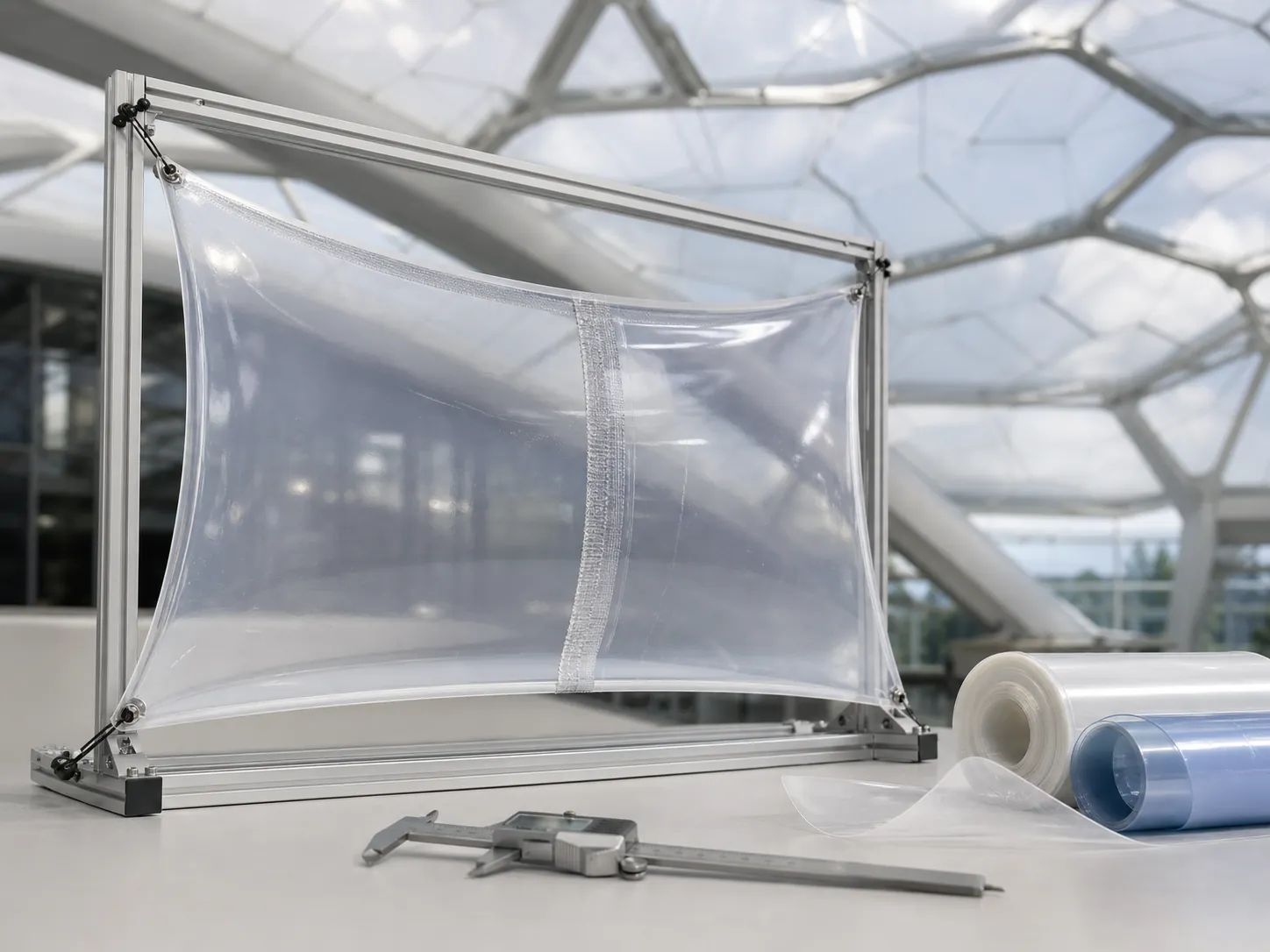

“Tấm ETFE” là cách gọi phổ thông thường gặp tại Việt Nam, nhưng trong hồ sơ kỹ thuật, ETFE kiến trúc chủ yếu được mô tả là film hoặc màng ETFE mềm. Vật liệu này được cung cấp theo cuộn, cắt – hàn và tạo thành tấm màng đơn căng trước hoặc các lớp của đệm khí; không nên hiểu là một tấm cứng giống kính hay polycarbonate.
Tấm ETFE hay màng ETFE: cách gọi nào chính xác hơn?
Nếu trao đổi phổ thông, “tấm ETFE” có thể giúp người đọc hình dung một phần vật liệu bao che. Tuy nhiên, cụm từ này dễ tạo cảm giác ETFE là panel cứng. Trong thiết kế và mua sắm B2B, cách gọi màng ETFE, film ETFE kiến trúc, màng đơn ETFE hoặc đệm khí ETFE diễn đạt đúng bản chất và phạm vi hơn.
NOWOFOL gọi sản phẩm kiến trúc của họ là “ETFE film for roofing and facades” và công bố dải độ dày sản phẩm 80–500 µm. Đây là dải sản phẩm của một nhà sản xuất, không phải độ dày mặc định cho mọi dự án. Độ dày, số lớp, in phủ, chiều rộng và cấu hình phải được chọn theo tải trọng, hình học, môi trường, quang học và thiết kế hệ thống.
Nếu cần bắt đầu từ khái niệm vật liệu, xem bài ETFE là gì. Phần lựa chọn chiều dày được phân tích riêng tại độ dày màng ETFE; hai nội dung này không thay thế tính toán kỹ thuật cho dự án cụ thể.
| Cách gọi | Nên dùng khi nào? | Điểm cần làm rõ |
|---|---|---|
| Tấm ETFE | Nội dung phổ thông, truy vấn của người mới tìm hiểu | Giải thích ngay đây là màng mềm, không phải tấm cứng |
| Màng ETFE / film ETFE | Hồ sơ thiết kế, catalogue, BOQ và trao đổi kỹ thuật | Nêu grade, độ dày, màu/in, chiều rộng và chứng từ |
| Màng đơn ETFE | Hệ một lớp được căng và chịu lực theo thiết kế | Nêu tiền căng, biên liên kết, hình học và tải trọng |
| Đệm khí ETFE | Hệ nhiều lớp tạo thành cushion có cấp khí | Nêu số lớp, áp suất, máy cấp khí, điều khiển và dự phòng |
| Panel ETFE | Chỉ dùng khi hồ sơ định nghĩa rõ một module/hệ panel | Không mặc định đồng nghĩa với một tấm ETFE cứng |
ETFE được giao đến công trường ở dạng nào?
- Film nguyên liệu theo cuộn: nhà sản xuất cung cấp màng theo grade, độ dày, màu/độ trong và chiều rộng phù hợp.
- Panel màng đã gia công: các dải film có thể được cắt và hàn thành hình học lớn hơn theo shop drawing.
- Cụm liên kết biên: màng được kết nối với hệ kẹp, profile, cáp hoặc kết cấu phụ theo thiết kế.
- Đệm khí đã tạo hình: nhiều lớp màng được hàn thành cushion và làm việc cùng hệ cấp khí.
Vì vậy, việc mua “tấm ETFE theo mét vuông” mà không làm rõ hệ cấu tạo có thể dẫn đến chào giá không cùng phạm vi. Giá vật liệu film chỉ là một phần; dự án còn liên quan đến gia công, kết cấu biên, phụ kiện, cấp khí nếu có, nâng lắp, kiểm tra và hồ sơ chất lượng.
Cần ghi gì trong BOQ hoặc yêu cầu vật liệu?
- Loại hệ: một lớp, nhiều lớp/đệm khí hay cấu hình đặc biệt.
- Nhà sản xuất, grade hoặc tiêu chí tương đương được phép.
- Độ dày từng lớp và dung sai theo tài liệu sản phẩm.
- Màu, mức độ trong, pattern in hoặc lớp xử lý nếu có.
- Chiều rộng cuộn, hướng cắt, sơ đồ hàn và yêu cầu đường hàn.
- Tiêu chí cơ học, quang học, cháy và chứng từ cần nộp.
- Phạm vi thiết kế, gia công, vận chuyển, lắp đặt, thử nghiệm và bảo hành.
- Yêu cầu mock-up, mẫu duyệt và quy trình thay đổi vật liệu.
Nguyên tắc: đừng chỉ ghi “tấm ETFE” trong BOQ. Hãy mô tả một vật liệu có định danh và một hệ thống có phạm vi, để các nhà cung cấp báo cùng một cơ sở.
Phân biệt ETFE với tấm nhựa cứng xuyên sáng
ETFE film có thể uốn, cuộn, căng và tạo cushion. Tấm polycarbonate hoặc acrylic là sản phẩm cứng/bán cứng, sử dụng cấu tạo khung, liên kết, giãn nở và phương pháp lắp đặt khác. Cùng có khả năng truyền sáng không có nghĩa các vật liệu có thể thay thế trực tiếp cho nhau.
Khi so sánh, dự án cần xét đồng thời tải trọng, khẩu độ, hình học, cách thoát nước, yêu cầu nhiệt, âm học, ánh sáng, cháy, bảo trì, tuổi thọ thiết kế và năng lực nhà thầu. Quyết định vật liệu không nên chỉ dựa trên độ trong hoặc đơn giá bề mặt.
Checklist kiểm tra chào giá “tấm ETFE”
- Đơn vị chào đang nói về film nguyên liệu hay hệ ETFE hoàn chỉnh?
- Độ dày là của một lớp hay tổng nhiều lớp?
- Khối lượng đã bao gồm đường hàn, hao hụt và chi tiết biên chưa?
- Có hệ cấp khí, cảm biến, tủ điều khiển và dự phòng không?
- Ai chịu trách nhiệm tính toán hình học, tiền căng, tải và liên kết?
- Chứng từ nào được bàn giao và tiêu chí nghiệm thu là gì?
- Điều kiện vận chuyển, bảo quản và thay thế cục bộ được xử lý ra sao?
Câu hỏi thường gặp
Tấm ETFE có phải là cách gọi sai hoàn toàn không?
Không hẳn trong giao tiếp phổ thông, nhưng dễ gây hiểu nhầm. Trong hồ sơ kỹ thuật nên dùng “màng/film ETFE” và mô tả rõ hệ một lớp hay đệm khí.
Độ dày màng ETFE bao nhiêu là phù hợp?
Không có một con số dùng cho mọi công trình. Dải 80–500 µm do NOWOFOL công bố là phạm vi sản phẩm; lựa chọn cụ thể cần tính theo hệ, tải, hình học, chi tiết biên và yêu cầu dự án.
Có thể mua film ETFE về rồi mới thiết kế khung không?
Không nên. Film, hình học màng, đường hàn, chi tiết biên, kết cấu đỡ và phương án thi công phải được phối hợp như một hệ thống.
Gửi bản vẽ hoặc BOQ để rà soát cách ghi vật liệu
Toàn Phát tư vấn, cung cấp vật liệu và phối hợp thi công hệ ETFE cho dự án trên toàn quốc. Hồ sơ đầu vào càng rõ về khẩu độ, hình học, tải trọng và yêu cầu ánh sáng, phương án đề xuất càng có cơ sở.
Nguồn kỹ thuật: NOWOFOL – NOWOFLON ET Architecture; NOWOFOL – ETFE film for architecture. Thông số cuối cùng phải theo datasheet, tính toán và hồ sơ được duyệt của dự án.
