Mái ETFE là hệ bao che nhẹ sử dụng màng ETFE được căng một lớp hoặc tổ hợp thành đệm khí, kết hợp với đường hàn, chi tiết biên, kết cấu đỡ và hệ phụ trợ. Giá trị của hệ không nằm ở riêng tấm film: hình học, tải trọng, thoát nước, truyền sáng, nhiệt, âm học, bảo trì và phương án thi công phải được giải quyết đồng bộ.
Trả lời nhanh: Một hệ mái ETFE có thể dùng màng đơn được tạo lực căng hoặc đệm khí nhiều lớp duy trì hình dạng bằng hệ cấp khí. Không có cấu hình nào tốt cho mọi công trình; lựa chọn phụ thuộc khẩu độ, hình học, tải, yêu cầu môi trường trong nhà, độ trong và khả năng vận hành.
Mái ETFE gồm những thành phần nào?
Tên gọi “mái ETFE” thường được dùng cho toàn hệ, nhưng hồ sơ kỹ thuật nên tách rõ phạm vi từng cấu phần:
- Màng ETFE: film được chọn theo grade, độ dày, màu, độ trong, pattern in và yêu cầu quang học.
- Panel và đường hàn: các tấm cắt theo hình học được hàn thành panel, có hướng hàn và dung sai riêng.
- Chi tiết biên: profile, keder, clamp hoặc cấu tạo giữ màng, truyền lực từ màng sang kết cấu.
- Kết cấu đỡ: thép, cáp hoặc cấu kiện khác định hình không gian và tiếp nhận tải.
- Hệ cấp khí: dùng với cushion, gồm blower, ống, van, cảm biến và phương án dự phòng.
- Thoát nước và chống thấm: máng, khe, flashing và điểm thu nước phải phối hợp với hình học màng.
- Điều khiển và giám sát: đặc biệt quan trọng với hệ đệm khí, che nắng động hoặc tích hợp chiếu sáng.
Ba dạng hệ mái ETFE phổ biến
| Dạng hệ | Đặc điểm | Phù hợp nghiên cứu | Điểm cần kiểm soát |
|---|---|---|---|
| Màng đơn | Một lớp film được căng bằng hình học, cáp hoặc kết cấu biên | Mái che ngoài trời, canopy, bề mặt không yêu cầu cách nhiệt cao | Tiền căng, thoát nước, rung và hình dạng khi chịu tải |
| Đệm khí hai lớp | Hai lớp film tạo cushion được cấp khí | Mái truyền sáng cần ổn định hình học và hiệu suất cao hơn màng đơn | Áp suất, blower, kín khí, dự phòng và vận hành |
| Đệm khí nhiều lớp | Nhiều lớp tạo khoang khí và có thể kết hợp pattern | Không gian cần kiểm soát ánh sáng/nhiệt theo thiết kế | Mô phỏng, điều khiển lớp, ngưng tụ và bảo trì |
NOWOFOL mô tả ETFE là vật liệu nhẹ, đàn hồi và được ứng dụng cho mái, mặt dựng và foil cushion. Đây là mô tả phạm vi ứng dụng; cấu hình thực tế vẫn phải theo tính toán và yêu cầu dự án.
Khi nào mái ETFE đáng được đưa vào phương án?
- Công trình cần lớp bao che truyền sáng với tải trọng bản thân thấp.
- Hình học kiến trúc yêu cầu bề mặt cong, nhịp lớn hoặc module linh hoạt.
- Không gian cần khai thác ánh sáng tự nhiên nhưng vẫn muốn kiểm soát mức truyền sáng bằng màu hoặc pattern.
- Dự án có khả năng tổ chức thiết kế tích hợp giữa kiến trúc, kết cấu, MEP và nhà thầu chuyên ngành.
- Chủ đầu tư chấp nhận xây dựng kế hoạch kiểm tra, làm sạch, thay thế và vận hành hệ cấp khí nếu dùng cushion.
ETFE không phải lựa chọn mặc định chỉ vì nhẹ hoặc trong. Dự án có yêu cầu cách âm cao, giới hạn cháy đặc thù, môi trường khắc nghiệt hoặc không thể bố trí vận hành/bảo trì cần được đánh giá bằng dữ liệu cụ thể.
Những đầu vào cần có trước khi chọn hệ
- Mặt bằng, mặt cắt, cao độ và khẩu độ dự kiến.
- Tải trọng thiết kế, điều kiện gió, mưa và thoát nước tại địa điểm.
- Mục tiêu truyền sáng, độ trong, pattern và hình ảnh ban đêm.
- Yêu cầu nhiệt, âm học, cháy và môi trường bên trong.
- Điểm tựa, khả năng biến dạng và giao diện với kết cấu chính.
- Đường tiếp cận lắp đặt, thiết bị nâng và trình tự thi công.
- Kịch bản vận hành, bảo trì và nguồn điện dự phòng cho hệ cấp khí.
Không chốt độ dày màng trước khi chốt hệ. Độ dày là kết quả của cấu hình, tải, hình học và tính toán; không phải con số khởi đầu áp dụng cho mọi mái.
Quy trình phát triển phương án mái ETFE
- Khảo sát nhu cầu: xác định mục tiêu kiến trúc, môi trường, ngân sách và tiến độ.
- Chọn nguyên lý hệ: so sánh màng đơn, cushion và các giải pháp bao che khác.
- Phát triển hình học: phối hợp form-finding, panelization, đường hàn và chi tiết biên.
- Tính toán và mô phỏng: tải, biến dạng, truyền sáng, nhiệt, thoát nước và các tình huống vận hành.
- Mock-up: kiểm tra vật liệu, đường hàn, chi tiết biên, độ trong và chiếu sáng nếu có.
- Gia công và thi công: kiểm soát nhận dạng panel, vận chuyển, kéo căng, kín khí và nghiệm thu.
- Bàn giao: hồ sơ hoàn công, hướng dẫn vận hành, danh mục phụ tùng và kế hoạch bảo trì.
Ứng dụng của mái ETFE

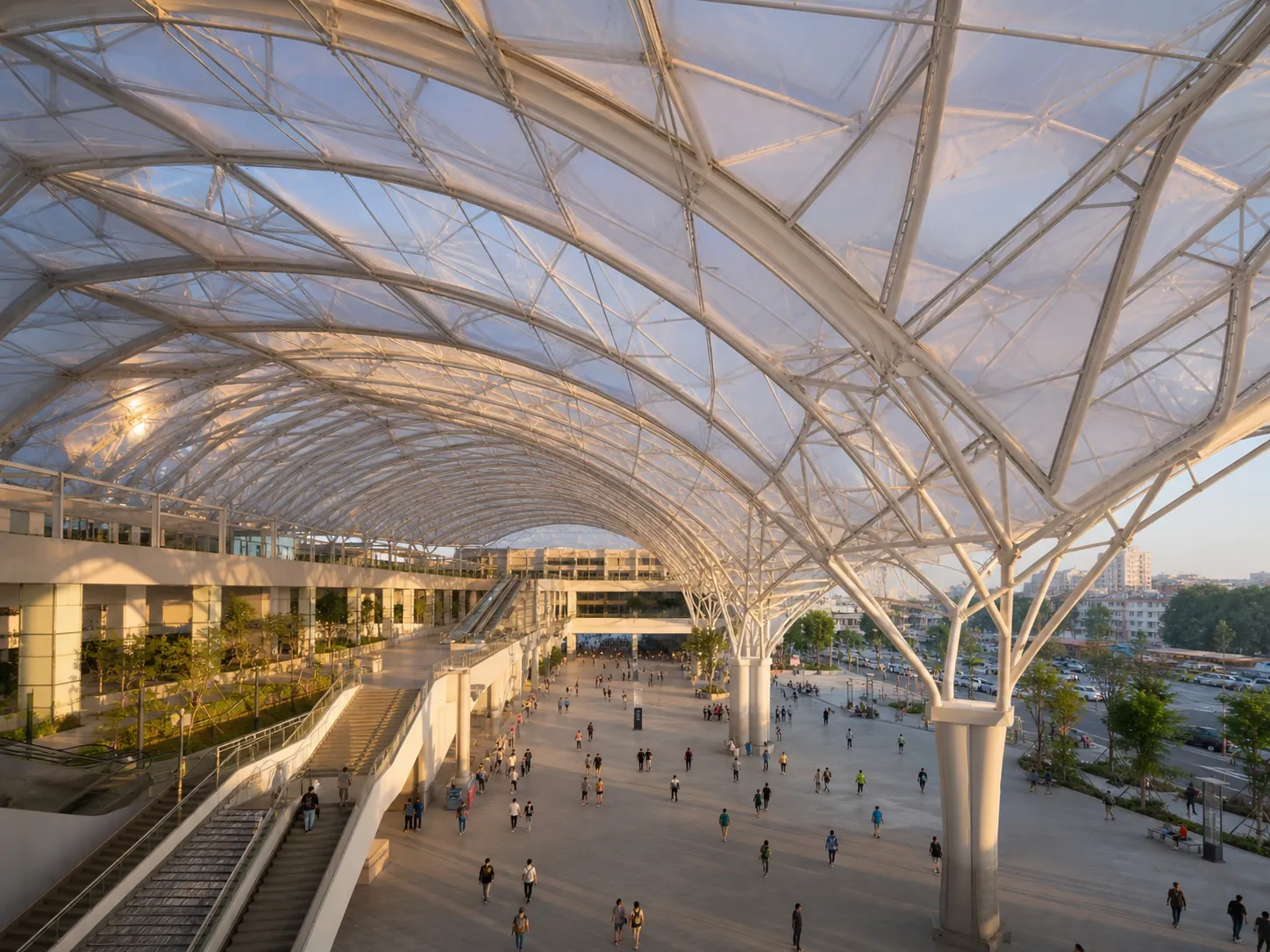

Hệ có thể được nghiên cứu cho nhà ga, sân vận động, trung tâm thương mại, atrium, mái sảnh, khu vui chơi, vườn thực vật, lối đi và các không gian công cộng cần ánh sáng tự nhiên. Mỗi loại công trình tạo ra yêu cầu khác nhau về khẩu độ, âm học, tiện nghi nhiệt, an toàn và vận hành.
Xem thêm bài ETFE là gì và hướng dẫn lựa chọn độ dày màng ETFE để hiểu vật liệu trước khi đi vào cấu hình hệ.
Câu hỏi thường gặp
Mái ETFE có phải luôn là đệm khí?
Không. Hệ có thể dùng màng đơn hoặc cushion nhiều lớp. Lựa chọn phụ thuộc yêu cầu dự án.
Có thể báo giá mái ETFE theo mét vuông không?
Đơn giá bề mặt không đủ để so sánh. Cần thống nhất phạm vi film, gia công, kết cấu biên, cấp khí, thiết kế, lắp đặt, thiết bị nâng, thử nghiệm và bảo hành.
Mái ETFE có thể tích hợp ánh sáng không?
Có thể, nhưng vị trí đèn, phản xạ, truyền sáng, nhiệt, dây dẫn và bảo trì phải được phối hợp ngay từ thiết kế.
Gửi bản vẽ hoặc BOQ để rà soát hệ mái ETFE
Toàn Phát tư vấn, cung cấp vật liệu và phối hợp thi công ETFE cho dự án trên toàn quốc. Hồ sơ càng rõ về hình học, khẩu độ, tải và yêu cầu môi trường, phương án đề xuất càng có cơ sở.
Nguồn kỹ thuật: NOWOFOL – ETFE Architecture. Thông số cuối cùng phải theo datasheet và hồ sơ được duyệt của dự án.
