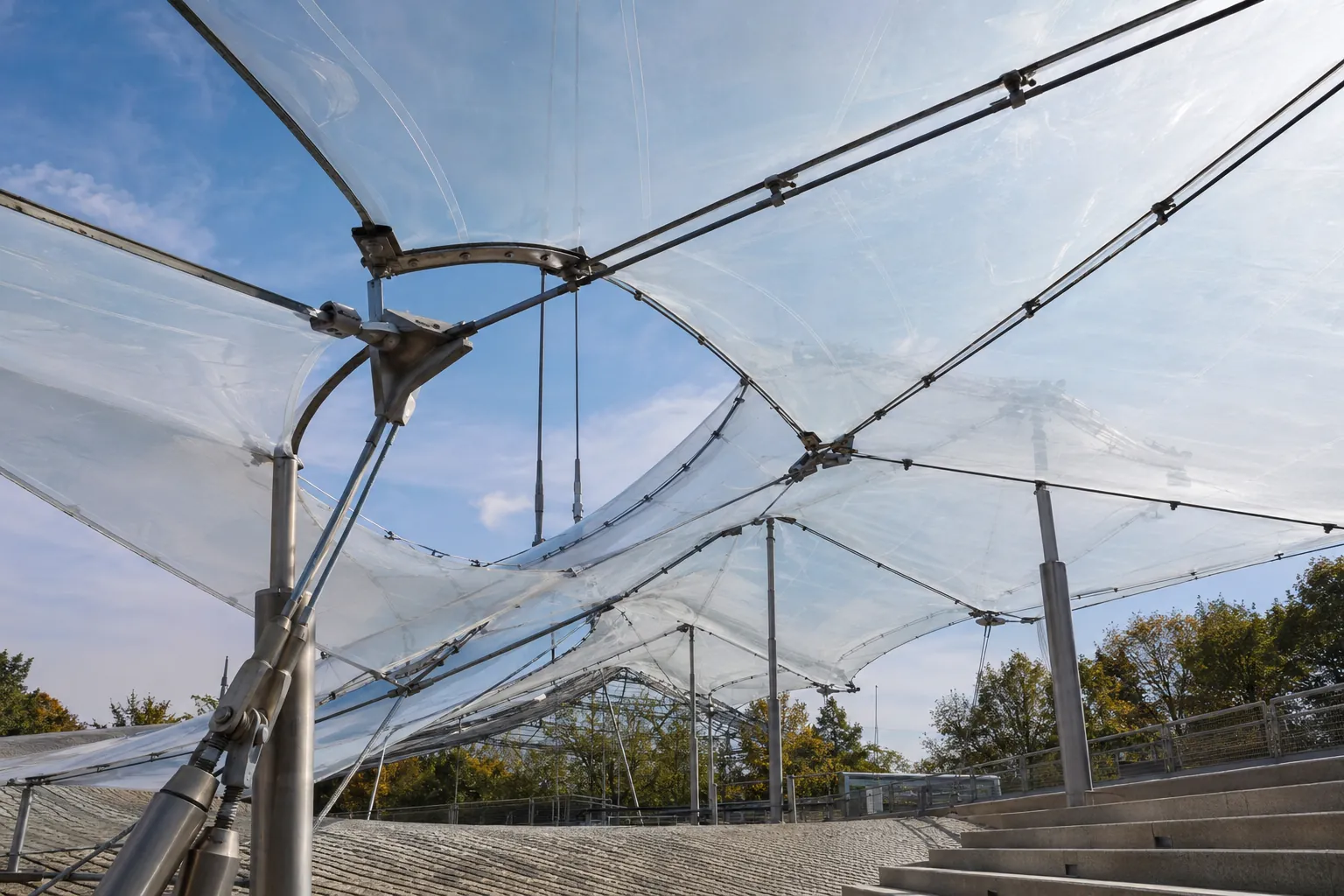

Hệ cáp ETFE thường được cân nhắc cho màng đơn lớp khi bề mặt cần thêm đường đỡ để giữ hình học và ổn định dưới tải. Quyết định không thể dựa vào một kích thước nhịp cố định: form finding, ứng suất trước, tải gió/mưa/tuyết, chuyển vị, độ cong, vị trí biên và giới hạn màng phải được phân tích cùng nhau.
Trả lời ngắn: khi nào cần cáp đỡ?
- Khi phân tích cho thấy màng đơn lớp không giữ được hình học hoặc ứng suất trong giới hạn với nhịp và tải dự kiến.
- Khi cần chia bề mặt thành các ô làm việc nhỏ hơn hoặc tạo đường phản lực trung gian.
- Khi độ cong, điều kiện biên hoặc chuyển vị khiến màng có nguy cơ võng, rung hay mất lực căng cục bộ.
- Khi giải pháp cáp đã được phối hợp với thoát nước, kẹp màng, chế tạo và bảo trì.
Cáp thay đổi đường truyền lực thế nào?
Màng ETFE chỉ làm việc tốt khi hình học cong và lực căng được duy trì. Cáp tạo các đường đỡ hoặc đường biên phụ; phản lực từ màng truyền sang cáp, neo, nút và kết cấu chính. Vì vậy lực cáp, độ võng, lực neo và chuyển vị tương tác trực tiếp với ứng suất màng. Cáp quá mềm có thể không kiểm soát được bề mặt; cáp quá cứng hoặc bố trí bất lợi có thể tập trung ứng suất tại đường tiếp xúc.
Sáu dữ liệu quyết định có cần hệ cáp ETFE
| Dữ liệu | Câu hỏi thiết kế | Đầu ra cần kiểm tra |
|---|---|---|
| Hình học | Bề mặt có độ cong kép hay vùng gần phẳng? | Form tìm được, độ võng và vùng nhăn. |
| Nhịp/ô màng | Khoảng giữa các đường đỡ là bao nhiêu? | Ứng suất và biến dạng theo tổ hợp tải. |
| Ứng suất trước | Mức và phương lực căng ban đầu? | Trạng thái lắp, vận hành và mất căng. |
| Tải | Gió hút/ép, mưa, tuyết và tải cục bộ? | Tổ hợp bất lợi và hệ số theo chuẩn dự án. |
| Biên | Biên cứng, cáp biên hay profile? | Lực neo, chuyển vị và chi tiết kẹp. |
| Thoát nước | Cáp tạo điểm thấp hoặc cản dòng? | Đường dốc, ponding và overflow. |
Cáp đỡ khác cáp biên và lưới cáp
Cáp biên định hình đường mép và thu lực tại chu vi. Cáp đỡ trung gian thường chạy theo một phương hoặc một số đường chiến lược để chia nhịp. Lưới cáp tạo hệ hai phương với nhiều nút giao. Ba cấu hình có đường truyền lực, chi tiết, dung sai và trình tự lắp khác nhau; tên gọi phải được thống nhất trong bản vẽ.
Các giao diện phải giải quyết cùng lúc
- Tiếp xúc cáp–màng phải tránh cạnh sắc, ma sát và kẹp cục bộ bất lợi.
- Nút cáp và neo phải có khả năng điều chỉnh lực căng, kiểm tra và khóa sau cân chỉnh.
- Profile biên phải nhận đúng phản lực và cho phép dung sai kết cấu.
- Đường nước không bị cáp tạo túi đọng hoặc điểm thấp ngoài dự kiến.
- Trình tự căng cáp và căng màng phải được mô phỏng và lập biện pháp.
Quy trình ra quyết định
- Lập hình học mục tiêu, điểm đỡ và điều kiện biên.
- Form finding màng đơn lớp với ứng suất trước dự kiến.
- Phân tích tải, vùng võng, vùng nhăn và lực biên.
- Thử cấu hình cáp, khoảng chia và độ võng cho phép.
- Phối hợp neo, profile, thoát nước, dung sai và lắp dựng.
- Đánh giá nhiều trường hợp tải và trạng thái thi công.
- Mock-up nút điển hình khi chi tiết mới hoặc rủi ro cao.
Giới hạn kỹ thuật: không có ngưỡng nhịp duy nhất áp dụng cho mọi mái ETFE đơn lớp. Kích thước cáp, lực căng, khoảng chia và liên kết phải do kỹ sư chuyên ngành xác nhận từ phân tích dự án.
Nguồn tham khảo
- Birdair – single-layer ETFE có thể được gia cường bằng cáp, thép nhẹ hoặc nhôm.
- Birdair – chi tiết extrusion cho ETFE đơn lớp có cáp gia cường.
