Liên kết biên ETFE: Nguyên tắc truyền lực và kiểm soát kín nước

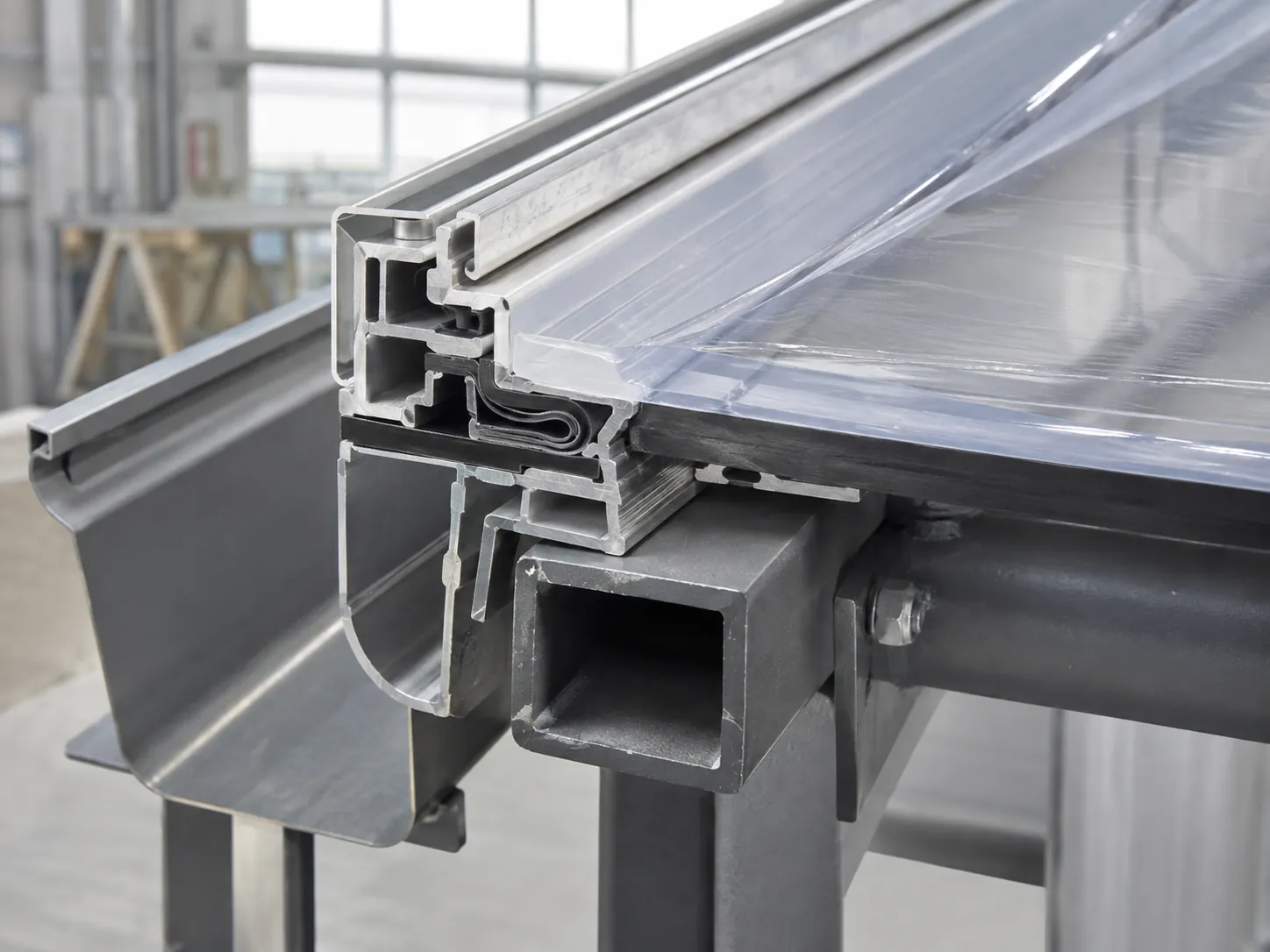

Liên kết biên ETFE là vùng chuyển lực từ màng hoặc đệm khí sang profile, bu lông và kết cấu đỡ, đồng thời phải tổ chức kín nước và thoát nước. Một chi tiết biên tốt không chỉ “kẹp chặt” màng; nó phải giữ đúng hình học, cho phép lắp dựng, kiểm soát dung sai, tránh cắt xé cục bộ và có đường nước rõ ràng.

Đọc đường truyền lực từ màng tới kết cấu

Lực trong màng đi về đường biên dưới dạng lực kéo theo phương tiếp tuyến bề mặt. Tại biên, lực được thu qua mép màng, keder hoặc cấu tạo kẹp, truyền sang profile nhôm, liên kết cơ khí và cuối cùng vào thép hoặc kết cấu chính. Nếu một mắt xích quá mềm, lệch trục hoặc có cạnh sắc, phân bố lực có thể thay đổi và tạo tập trung ứng suất.

Chi tiết phải được phát triển từ kết quả form finding và phân tích kết cấu, không chọn profile trước rồi buộc hình học thích nghi. Giá trị lực, khoảng bu lông, chiều dài neo và độ dày profile là dữ liệu thiết kế dự án; không nên sao chép từ một chi tiết điển hình. Xem thêm bài lực căng màng ETFE.

Những bộ phận thường có trong vùng biên

Kín nước không chỉ dựa vào một đường gioăng

Vùng biên nên được tổ chức theo nguyên tắc nhiều lớp: hạn chế nước tiếp cận, tạo bề mặt ép kín liên tục, rồi thu và dẫn phần nước vượt qua lớp ngoài. Đường thoát phải có độ dốc, không bị vít hoặc mối nối chặn, và còn hoạt động khi kết cấu có dung sai hoặc biến dạng trong phạm vi thiết kế.

• Không đặt mối nối gioăng tại góc hoặc điểm nước tập trung nếu chưa có giải pháp chuyển tiếp.
• Không dùng keo trám như lớp duy nhất thay cho hình học thoát nước.
• Không để rãnh thoát kết thúc kín hoặc đổ nước vào khoang kết cấu.
• Phải xử lý riêng các góc, điểm thấp, giao mái–tường và chỗ profile đổi hướng.

Dung sai và chuyển vị phải được hấp thụ ở đâu?

Kết cấu thép đã lắp có sai số; nhôm và thép giãn nở khác nhau; màng thay đổi trạng thái theo tải và nhiệt độ. Hồ sơ cần chỉ rõ khe, lỗ dài, mối nối profile, lớp đệm hoặc trình tự căn chỉnh dùng để hấp thụ sai khác. Nếu mọi kích thước đều bị khóa cứng, đội thi công có thể phải ép profile, cắt sửa hiện trường hoặc truyền biến dạng không mong muốn vào màng.

Phối hợp chống ăn mòn và tương thích vật liệu

Nhôm, thép carbon, thép không gỉ, lớp phủ, gasket và chất trám tiếp xúc trong môi trường ẩm cần được kiểm tra tương thích. Chi tiết phải tránh giữ nước, cho phép vệ sinh và tách các cặp vật liệu có nguy cơ ăn mòn điện hóa theo đánh giá của dự án. Tên vật liệu chung không đủ; hồ sơ cần mã, cấp, lớp hoàn thiện và hướng dẫn lắp của hệ được duyệt.

Checklist duyệt chi tiết biên

1. Đường truyền lực khép kín từ màng đến kết cấu chính.
2. Lực thiết kế và chuyển vị đầu vào khớp model phát hành.
3. Mép tiếp xúc không có cạnh sắc hoặc điểm kẹp cục bộ bất lợi.
4. Đường kín nước và đường thoát nước được thể hiện bằng mặt cắt.
5. Góc, mối nối và điểm thấp có chi tiết riêng.
6. Dung sai survey và giãn nở được hấp thụ có kiểm soát.
7. Vật liệu, lớp phủ và gasket có datasheet tương thích.
8. Có phương án tháo, thay và tiếp cận kiểm tra.

Giới hạn kỹ thuật: bài viết trình bày nguyên tắc phối hợp. Kích thước profile, lực kẹp, khoảng bu lông, vật liệu và chi tiết chống nước phải do kỹ sư cùng nhà cung cấp hệ thống xác nhận theo tải và cấu tạo cụ thể.
