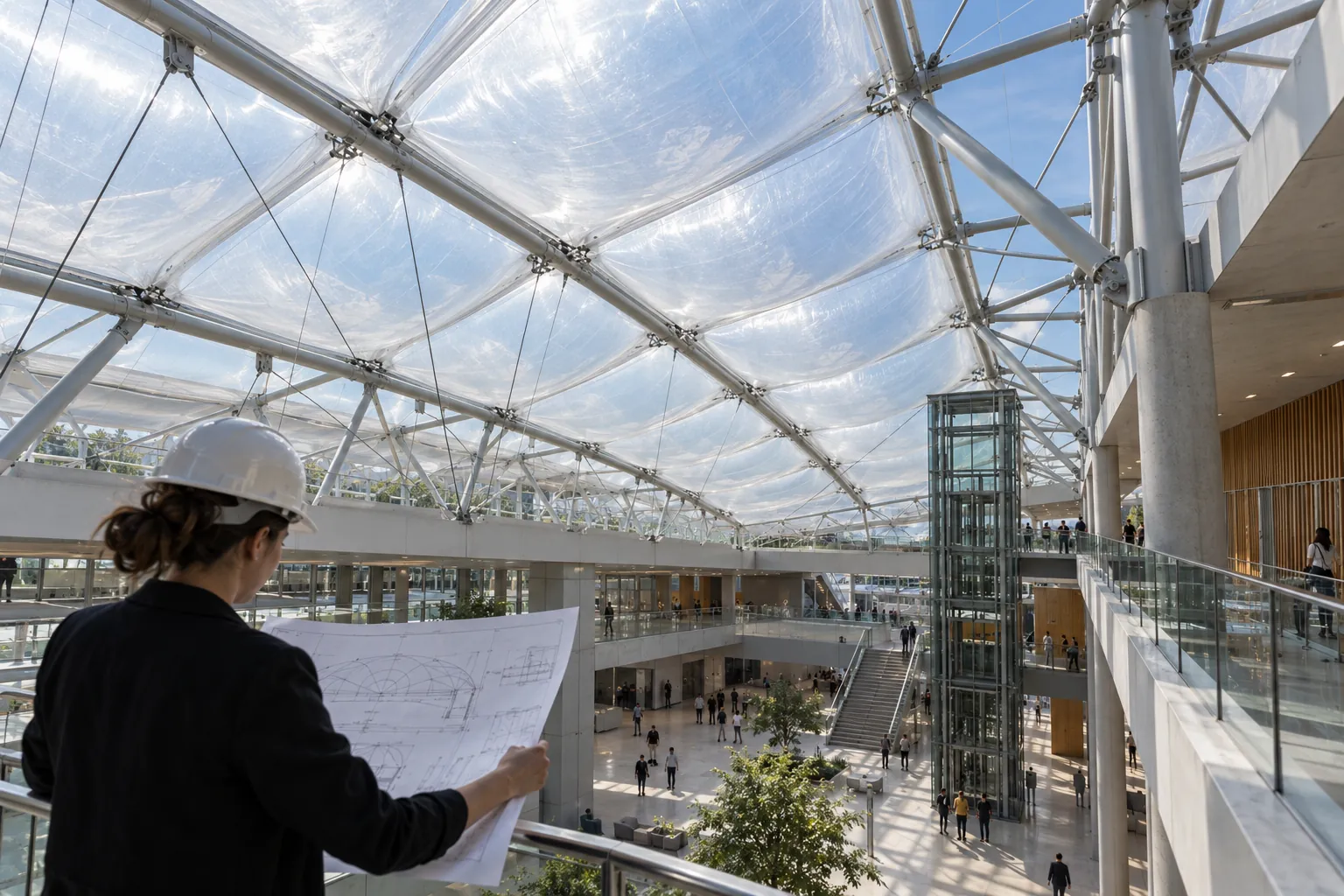

Không có một mã tiêu chuẩn duy nhất đủ để “thiết kế ETFE”. Một hệ mái hoặc mặt dựng ETFE gồm màng, đường hàn, kẹp biên, kết cấu đỡ và — với hệ đệm khí — máy cấp khí, cảm biến, điều khiển. Hồ sơ cần lập ma trận văn bản và phương pháp kiểm chứng theo từng bộ phận, rồi xác định văn bản nào thực sự áp dụng cho dự án tại Việt Nam.
Vì sao không thể ghi một dòng “theo tiêu chuẩn ETFE”?
Tiêu chuẩn tải trọng xác lập tác động lên công trình; phép thử vật liệu cho biết thuộc tính của mẫu film trong điều kiện thử; tiêu chí chống cháy, kín nước, chiếu sáng và vận hành lại thuộc các hệ yêu cầu khác. Một báo cáo thử film không thay cho tính toán phản lực kẹp biên, và một bảng áp suất đệm khí không thay cho phương án bảo trì. Tên mã phải đi kèm phạm vi, phiên bản và người chịu trách nhiệm áp dụng.
Nhóm 1: Cơ sở thiết kế và tải trọng
Đội kết cấu xác nhận dữ liệu vị trí, hình học, công năng, tổ hợp tải, trạng thái thi công và khai thác. Với dự án tại Việt Nam, TCVN 2737:2023 là một tài liệu cần xem khi xác định tải trọng và tác động cho công trình; việc chọn điều khoản, hệ số, tải gió và tổ hợp vẫn phải do tư vấn có thẩm quyền lập theo dự án. Sau đó mới phân tải lên màng, mép kẹp và kết cấu đỡ. Xem thêm bài tải trọng gió đầu vào cho mái ETFE để hiểu vì sao không lấy một con số gió chung cho mọi mái.
Nhóm 2: Vật liệu và phương pháp thử
Yêu cầu vật liệu cần ghi rõ loại film, chiều dày danh nghĩa, lô hàng, tính chất cần kiểm chứng và mẫu thử. Chẳng hạn ISO 527-3:2018 quy định điều kiện xác định tính chất kéo của film và tấm nhựa dưới 1 mm, dựa trên nguyên tắc ISO 527-1. Kết quả chỉ có nghĩa khi biết hướng mẫu, điều kiện thử, đơn vị và giới hạn áp dụng; không tự suy từ một phép thử sang khả năng chịu tải của cả mái. Khi đối chiếu datasheet giữa hai nhà cung cấp, hãy yêu cầu cùng phương pháp và điều kiện đo.
Nhóm 3: Tính toán hệ màng và giao diện kết cấu
Các hướng dẫn chuyên ngành như CEN/TS 19102:2023 về kết cấu màng căng có thể là nguồn tham khảo kỹ thuật cho phương pháp mô hình hóa và kiểm chứng theo hệ phù hợp. Tuy nhiên, việc có một tài liệu quốc tế không đồng nghĩa nó mặc nhiên là quy chuẩn bắt buộc cho dự án Việt Nam. Hồ sơ phải nói rõ cơ sở chấp thuận, mô hình form-finding, ứng suất, biến dạng, phản lực, hệ kẹp và kiểm tra tình huống bất lợi, cũng như người duyệt giải pháp.
Nhóm 4: Hiệu năng công trình và vận hành
Bên cạnh khả năng chịu lực là bài toán truyền sáng, nhiệt, cháy, thoát nước, an toàn tiếp cận, điện và chế độ dự phòng hệ khí. Không có một phép thử duy nhất xác nhận toàn bộ các đặc tính này. Phạm vi văn bản áp dụng phụ thuộc loại công trình và vị trí hệ ETFE; tiêu chí cần được tư vấn thiết kế, cơ quan thẩm quyền và hồ sơ mời thầu xác định. Hệ một lớp và hệ cushion cần checklist khác nhau, nhất là phần cấp khí và cảnh báo.
Ma trận văn bản trong Basis of Design nên ghi gì?
| Nhóm | Câu hỏi kiểm chứng | Đầu ra |
|---|---|---|
| Tải & kết cấu | Giả thiết, tổ hợp và phản lực nào được duyệt? | Thuyết minh tính toán, bản vẽ giao diện |
| Màng & liên kết | Phép thử nào, mẫu nào, lô nào? | Datasheet, báo cáo thử, mẫu |
| Hệ khí & điều khiển | Điều kiện vận hành và sự cố nào cần thử? | Sơ đồ, thử chạy, hướng dẫn vận hành |
| Bàn giao | Ai kiểm tra kín, an toàn, bảo trì? | Biên bản nghiệm thu, as-built |
Ma trận này là điểm khởi đầu, không phải danh sách văn bản thay cho thẩm tra. Tham khảo phạm vi thiết kế kỹ thuật ETFE để gắn mỗi yêu cầu với đầu ra và bên chịu trách nhiệm. Trước khi phát hành, kiểm tra lại phiên bản, tình trạng hiệu lực và khả năng tiếp cận bản tiêu chuẩn gốc.
