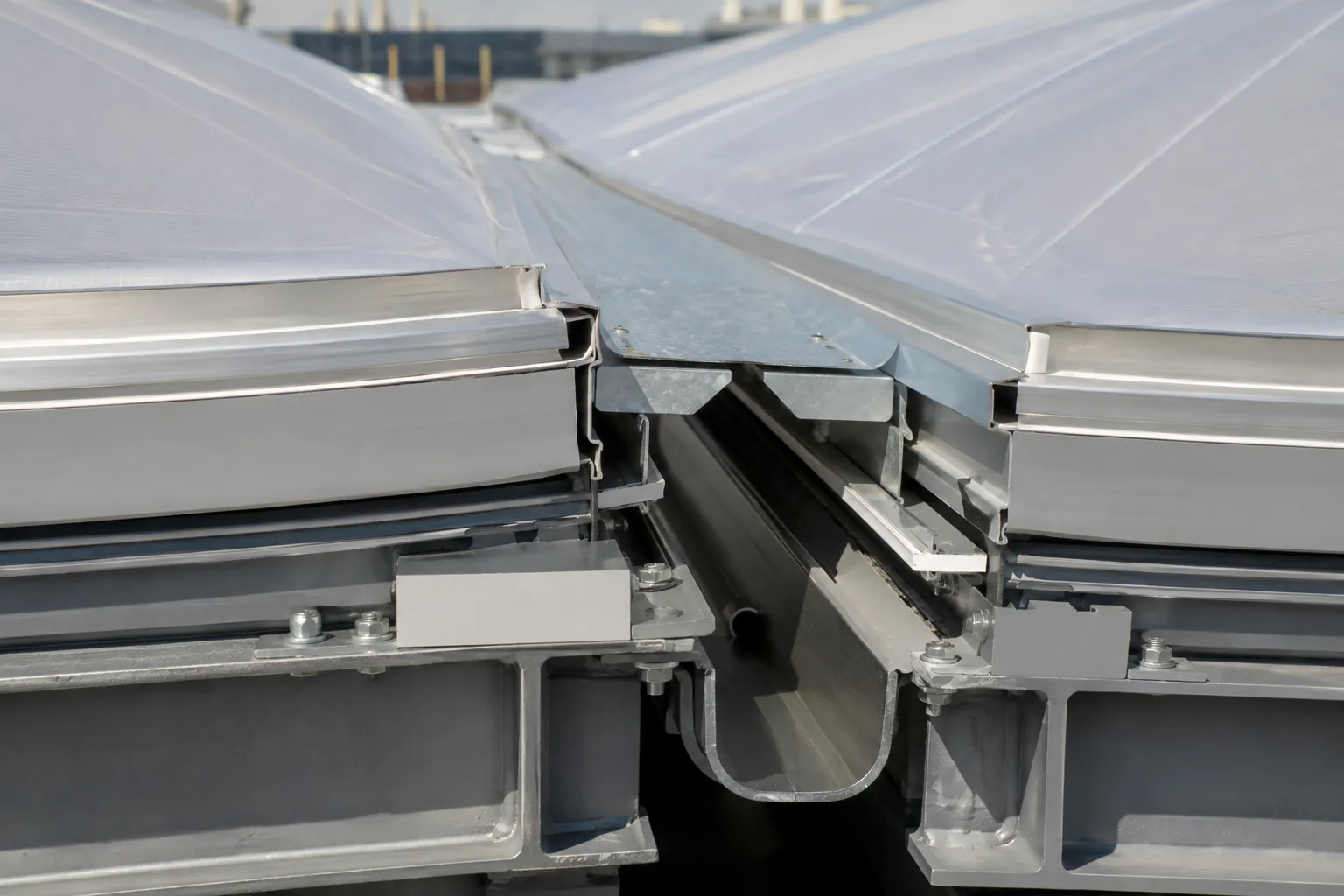

Khe co giãn ETFE không phải một đường cắt xử lý riêng của màng. Đây là giao diện cho phép các khối kết cấu chuyển vị mà không truyền cưỡng bức bất lợi vào cushion, màng đơn lớp, profile, máng và lớp kín nước. Vị trí khe, biên độ chuyển vị và chi tiết phải được phối hợp từ thiết kế cơ sở.
Trả lời ngắn: khe phải xử lý điều gì?
- Chuyển vị do nhiệt độ, tải trọng, co ngót, lún hoặc dao động theo hồ sơ kết cấu.
- Chuyển vị tương đối theo ba phương và độ xoay, không chỉ một bề rộng khe.
- Điểm kết thúc panel/cushion, profile và hệ neo ở hai phía khe.
- Máng che, flashing, gioăng, rãnh thoát và overflow.
- Dung sai lắp dựng, trình tự thi công, kiểm tra và thay thế.
Bắt đầu bằng bảng chuyển vị thiết kế
Kỹ sư kết cấu cần cung cấp chuyển vị tương đối tại đúng vị trí và cao độ khe: mở/khép, trượt dọc, lệch cao độ và xoay; kèm trường hợp tải, dấu và tổ hợp. Nhóm ETFE dùng dữ liệu này để kiểm tra hành trình profile, khoảng hở, chiều dài gối, độ võng flashing và khả năng duy trì kín nước. Không nên suy ra biên độ từ chiều dài nhà bằng một phép tính đơn giản khi chưa có hồ sơ kết cấu.
Vì sao không nên cho cushion chạy qua khe?
Một cushion hoặc panel chạy liên tục qua hai khối có chuyển vị độc lập có thể nhận biến dạng cưỡng bức ngoài giả thiết thiết kế. Cách tiếp cận thường an toàn hơn là kết thúc hệ ETFE ở mỗi phía và dùng một chi tiết che khe độc lập đã tính hành trình. Giải pháp cụ thể còn phụ thuộc hình học, tải, hệ profile và yêu cầu kiến trúc nên phải được kỹ sư hệ thống xác nhận.
Bốn lớp chức năng của chi tiết khe
| Lớp | Nhiệm vụ | Câu hỏi kiểm tra |
|---|---|---|
| Chịu lực | Kết thúc và neo từng hệ độc lập. | Phản lực đi về khối nào; có cầu nối cứng ngoài ý muốn? |
| Chuyển vị | Cho phép hành trình và xoay. | Khoảng hở có đủ ở trạng thái bất lợi? |
| Thời tiết | Chặn nước, dẫn nước và cho phép thoát. | Nước đi đâu khi khe mở, khép hoặc lệch? |
| Bảo trì | Cho phép quan sát và thay cấu kiện. | Có tiếp cận fastener, gioăng và rãnh nước? |
Rủi ro tại giao diện profile và thoát nước
- Flashing bị kẹt hoặc tuột khỏi gối khi khe đạt hành trình lớn.
- Gioăng bị kéo, nén quá mức hoặc mất tiếp xúc do xoay.
- Hai máng dịch chuyển làm mất chồng mí hoặc tạo điểm dội nước.
- Ống/đường thoát cứng bắc qua khe và trở thành liên kết ngoài ý muốn.
- Vít, nắp che hoặc sealant đặt trong vùng trượt.
- Bụi, rác và băng cản trở chuyển động hoặc rãnh thoát.
Dung sai và trạng thái lắp phải được cộng vào bài toán
Bề rộng khe đo tại công trường có thể khác mô hình do nhiệt độ lắp, sai số dựng thép và thời điểm đo. Shopdrawing cần nêu kích thước danh nghĩa, giới hạn min/max, nhiệt độ hoặc điều kiện tham chiếu nếu áp dụng, và cách căn tâm chi tiết. Đo hoàn công trước gia công các cấu kiện nhạy cảm giúp giảm rủi ro không đủ hành trình.
Checklist duyệt shopdrawing khe co giãn ETFE
- Vị trí khe trùng với hồ sơ kết cấu và kiến trúc.
- Bảng chuyển vị ba phương, độ xoay và tổ hợp đã được duyệt.
- Hình cắt thể hiện trạng thái danh nghĩa, mở lớn nhất và khép lớn nhất.
- Panel/cushion, profile và neo kết thúc độc lập hai phía.
- Flashing, gioăng và máng duy trì chức năng trong toàn hành trình.
- Không có cáp, ống hoặc chi tiết phụ bắc qua khe trái thiết kế.
- Dung sai, khe lắp, fastener, vật liệu và chống ăn mòn được ghi rõ.
- Có kế hoạch kiểm tra nước, quan sát và bảo trì.
Giới hạn kỹ thuật: không dùng một bề rộng khe mặc định cho mọi mái ETFE. Biên độ chuyển vị và chi tiết phải dựa trên phân tích kết cấu, điều kiện nhiệt, tải, hình học và hệ sản phẩm cụ thể.
Nguồn tham khảo
- Birdair – thư viện chi tiết biên, profile và máng cho hệ màng/ETFE.
- Cần đối chiếu tính toán chuyển vị kết cấu và shopdrawing của đúng hệ ETFE; bài viết không thay thế hồ sơ thiết kế.
