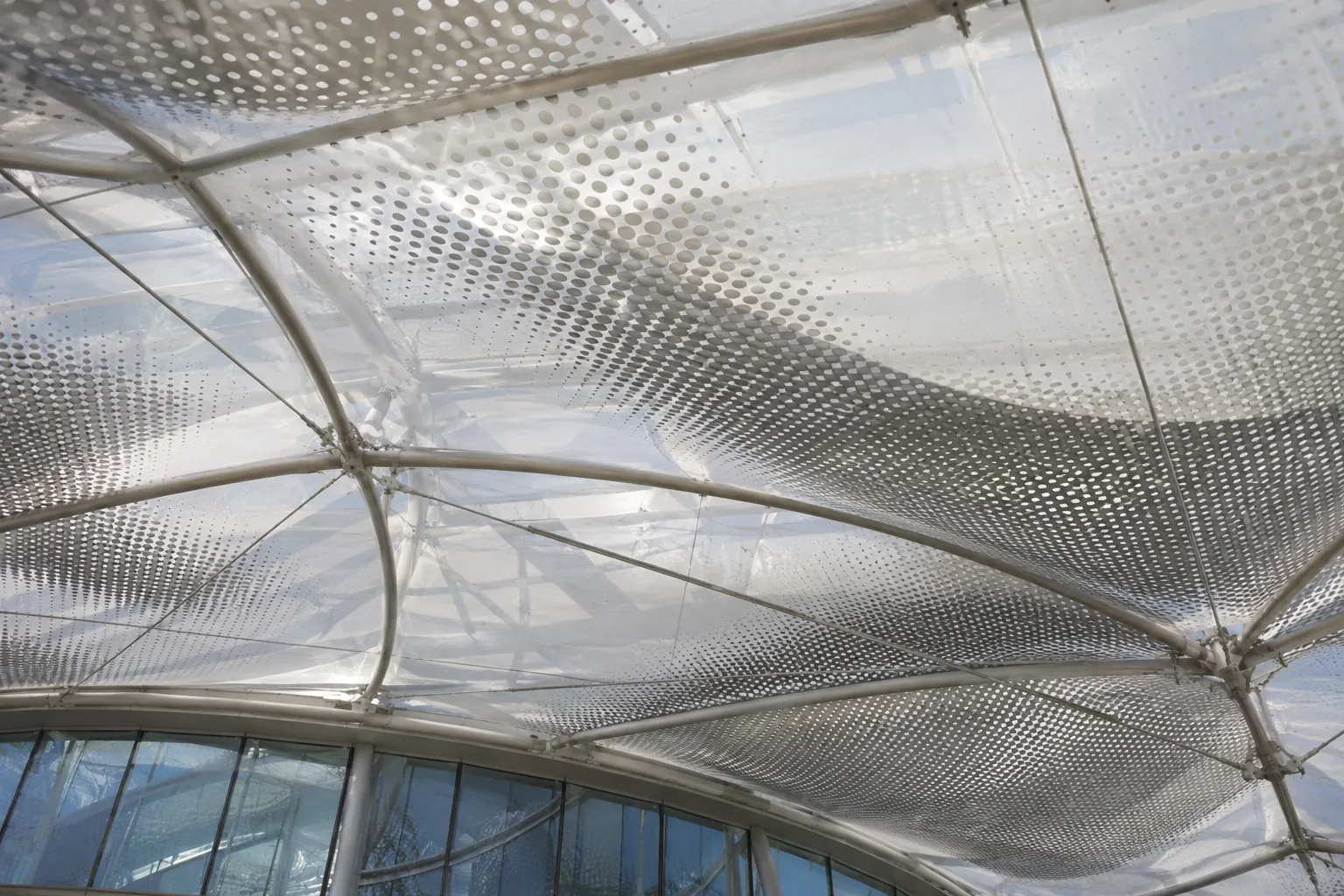

Mật độ in ETFE là tỷ lệ và cách phân bố phần bề mặt được phủ họa tiết in (frit). Thay đổi pattern, mực, độ che phủ và lớp film được in sẽ làm thay đổi ánh sáng nhìn thấy, phản xạ, solar gain và diện mạo của mái.
Mật độ in không chỉ là một con số phần trăm
Hai pattern cùng tỷ lệ che phủ có thể tạo cảm nhận khác nhau vì kích thước chấm, khoảng cách, độ tương phản và vị trí lớp in khác nhau. Pattern thưa với phần tử lớn dễ đọc thành đồ họa; pattern nhỏ và đều có thể hòa thành một sắc độ khi quan sát từ xa. Vì vậy, hồ sơ kỹ thuật cần mô tả cả tỷ lệ in và hình học pattern.
| Biến số | Tác động cần kiểm tra |
|---|---|
| Tỷ lệ phủ | Độ truyền sáng, solar gain, mức che nắng |
| Màu và tính phản xạ của mực | Màu ánh sáng, nhiệt, độ chói, diện mạo bên ngoài |
| Kích thước pattern | Khả năng nhận biết họa tiết theo cự ly nhìn |
| Lớp film được in | Hiệu suất toàn cushion và khả năng tạo trạng thái động |
| Độ cong, sức căng | Biến dạng hình học pattern sau khi lắp đặt |
Chọn mật độ in theo mục tiêu công trình
- Xác định mục tiêu: giảm chói, giảm tải nhiệt, tạo đồ họa hay cân bằng nhiều yêu cầu.
- Chốt điểm nhìn: từ bên trong, từ đường phố, từ công trình lân cận và ảnh chụp trên cao.
- Mô phỏng daylight và nhiệt: dùng dữ liệu quang học của cấu hình thực.
- In mẫu đúng tỷ lệ: xem dưới nắng trực tiếp, trời âm u và ánh sáng nhân tạo.
- Đánh giá trên panel/cushion: vì độ cong và lực căng có thể thay đổi cảm nhận pattern.
Theo Architen, frit thường được in ở mặt dưới của lớp trên cùng; mực bạc phản xạ một phần ánh sáng và nhiệt trước khi đi vào cushion. Hãng cũng cho biết có thể phối hợp nhiều mật độ/pattern để điều chỉnh mức truyền sáng theo mục tiêu dự án. Đây là dải khả năng của nhà cung cấp, không phải giá trị mặc định cho mọi hệ ETFE.
Mật độ cố định và intelligent printing
Với cấu hình in cố định, tỷ lệ che phủ không thay đổi theo thời gian. Một số hệ cushion ba lớp có pattern lệch nhau trên lớp trên và lớp giữa. Khi điều chỉnh áp suất các khoang, hai pattern có thể tiến gần hoặc tách xa để thay đổi phần giao nhau, qua đó tạo các trạng thái che nắng khác nhau. Giải pháp này đòi hỏi thiết kế điều khiển, cảm biến, khí nén và kịch bản vận hành rõ ràng.
Những dữ liệu cần yêu cầu từ nhà cung cấp
- Bản vẽ pattern, tỷ lệ phủ và sai số in.
- Dữ liệu truyền sáng, phản xạ, hấp thụ và hệ số g của toàn cấu hình.
- Màu mực, vị trí mặt in, hướng lắp và quy cách mối hàn.
- Mẫu vật lý hoặc mock-up đủ lớn để đánh giá từ cự ly thực tế.
- Yêu cầu vệ sinh, lão hóa màu và giới hạn bảo hành.
Khi phối hợp ánh sáng nhân tạo, nên xem thêm giải pháp chiếu sáng ETFE để tránh pattern tạo bóng rối hoặc điểm nóng. Tài liệu tham khảo: Architen – The Basics of Fritting và Birdair – TensoSky ETFE Film.
