ETFE Toàn Phát cần được đánh giá như một hệ mái hoàn chỉnh: thiết kế kết cấu, màng và liên kết, thoát nước, cùng hệ cấp khí và điều khiển nếu sử dụng đệm khí. Hồ sơ dự án giúp nhận diện kinh nghiệm; bản vẽ, kiểm tra lắp đặt và thử vận hành giúp xác nhận giải pháp cụ thể đáp ứng yêu cầu công trình.
Khi trao đổi thi công ETFE Toàn Phát, câu hỏi quan trọng không chỉ là màng dày bao nhiêu hoặc giá bao nhiêu mỗi mét vuông. Chủ đầu tư cần biết ai chịu trách nhiệm thiết kế, cách phối hợp với kết cấu và hệ điện, các điểm kiểm tra trước khi đóng hoàn thiện, cũng như cách vận hành mái sau bàn giao.
1. Hồ sơ ETFE Toàn Phát là điểm bắt đầu để kiểm tra năng lực

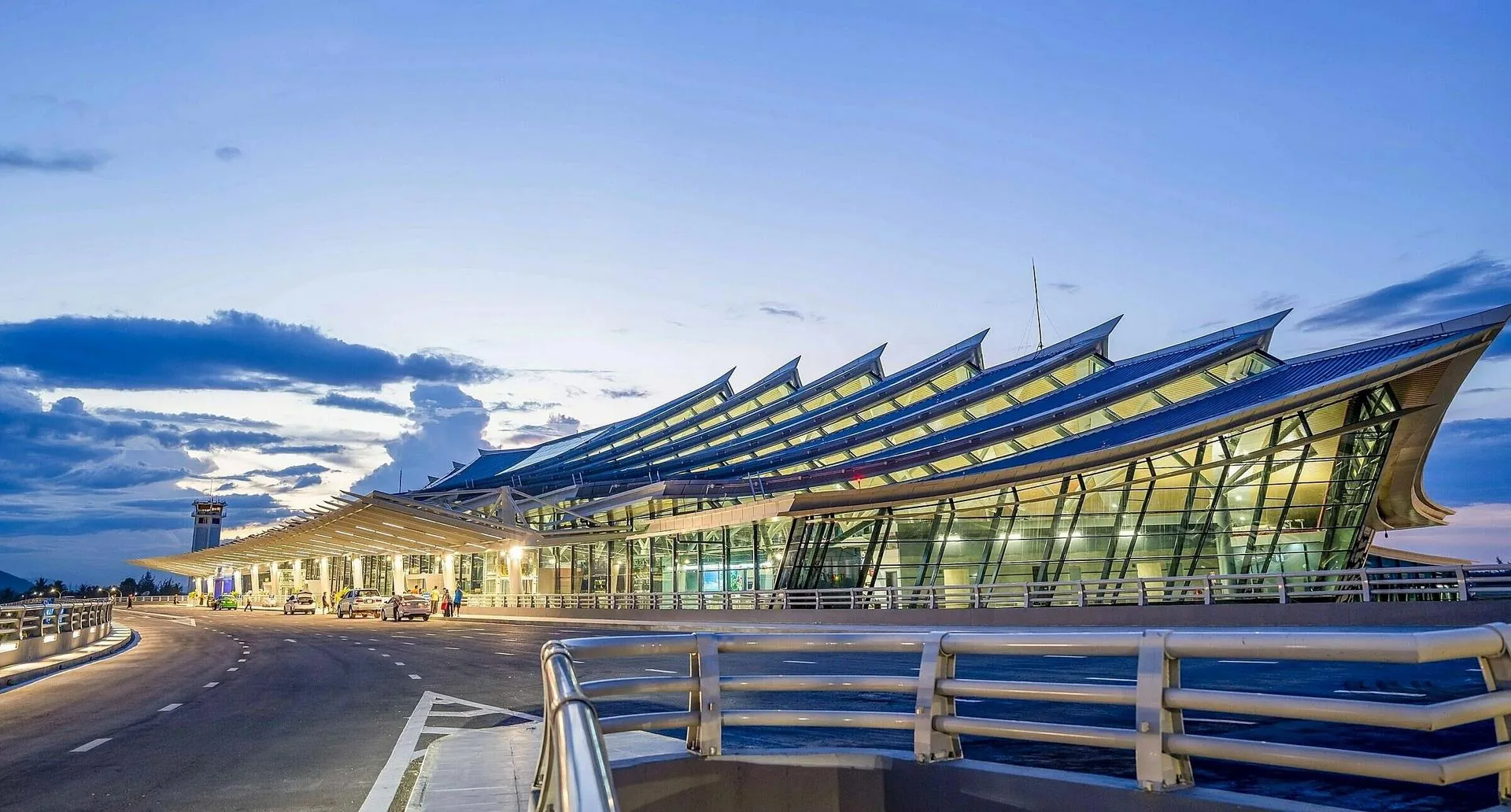

Hồ sơ năng lực Toàn Phát giới thiệu hoạt động thiết kế, cung cấp và thi công các giải pháp vật liệu kiến trúc, trong đó có ETFE. Tài liệu giới thiệu ETFE có hình ảnh sân bay Phú Bài – Huế trong nhóm dự án tiêu biểu. Đây là thông tin để chủ đầu tư yêu cầu hồ sơ liên quan và làm rõ phạm vi hạng mục Toàn Phát thực hiện.
Ảnh toàn cảnh sân bay thể hiện bối cảnh công trình, không tự xác nhận cấu hình màng, số lớp, hệ cấp khí hay kết quả thử nghiệm của hạng mục. Để đối chiếu một dự án tham khảo, cần hỏi thêm bản vẽ, phạm vi hợp đồng và tài liệu nghiệm thu được phép cung cấp. Không nên suy ra hệ mái mới sẽ có cấu hình giống công trình trong ảnh.
Trước khi chốt đề xuất, hãy đối chiếu pháp nhân trên báo giá, hợp đồng và hồ sơ kỹ thuật; xác định đầu mối thiết kế, thi công và bảo hành. Tên thương hiệu trong một tài liệu giới thiệu không thay thế việc xác định bên chịu trách nhiệm theo hợp đồng.
2. Phân biệt màng ETFE một lớp và đệm khí ETFE
ETFE một lớp làm việc theo cấu hình màng và hệ căng, liên kết được thiết kế cho công trình. Đệm khí ETFE dùng nhiều lớp màng tạo khoang khí được duy trì bằng hệ cấp khí. Hai phương án có yêu cầu khác nhau về kết cấu, giao diện kỹ thuật và vận hành; không nên đánh giá chúng bằng một bảng giá vật liệu đơn lẻ.
Theo hướng dẫn thiết kế ETFE của Architen, hệ đệm khí cần được xem cùng thiết bị cấp khí, đường ống và điều khiển. Vì vậy, nếu đề xuất có đệm khí, hồ sơ phải thể hiện cả hệ duy trì áp suất, không chỉ tấm màng. Áp suất và phương án dự phòng cần được xác định theo thiết kế của từng hệ.
| Nội dung | ETFE một lớp | Đệm khí ETFE |
|---|---|---|
| Cấu hình cần đọc | Màng, hệ căng và liên kết với kết cấu | Các lớp màng, khoang khí, liên kết và cấp khí |
| Giao diện cần phối hợp | Kết cấu, thoát nước, các chi tiết xuyên qua mái | Các giao diện tương tự, cộng thêm nguồn điện và đường cấp khí |
| Trọng tâm bàn giao | Bản vẽ, kiểm tra màng, liên kết và thoát nước | Thêm thử cấp khí, điều khiển, cảnh báo và hướng dẫn vận hành |
Bảng này chỉ phân biệt nguyên tắc hệ thống. Cấu hình thực tế phải theo tính toán và tài liệu của đơn vị thiết kế; không mặc định mọi mái ETFE đều là đệm khí hoặc đều cần cùng một bộ thiết bị.
3. Thiết kế và shopdrawing phải giải quyết các giao diện
Một phương án ETFE cần có cơ sở thiết kế: hình học mái, điều kiện sử dụng, tải trọng áp dụng, yêu cầu lấy sáng và các giới hạn của công trình. Từ cơ sở đó, shopdrawing phải làm rõ kích thước chế tạo, vị trí liên kết, dung sai và cách lắp. Mô hình đẹp chưa thay thế các chi tiết đủ để thi công.
- Giao diện với kết cấu: vị trí gối đỡ, liên kết, biến dạng và dung sai được các bên chấp thuận.
- Giao diện thoát nước: hướng thoát, chi tiết mép, vị trí có thể tích nước và cách kiểm tra khi hoàn thiện.
- Giao diện hệ kỹ thuật: chi tiết xuyên mái, đường điện hoặc cấp khí, khoảng trống cho thao tác và bảo trì.
- Trình tự lắp đặt: điều kiện tiếp cận, biện pháp bảo vệ màng và các mốc kiểm tra trước khi che khuất.
Chủ đầu tư có thể tham khảo bộ bản vẽ shopdrawing ETFE và phối hợp BIM mái ETFE để xây dựng danh mục hồ sơ yêu cầu. Với mái diện tích lớn hoặc hình học phức tạp, vấn đề đọng nước và biến dạng cục bộ cần được xử lý trong thiết kế.
4. Chất lượng thi công cần có khả năng truy xuất
Trong thi công ETFE Toàn Phát, hồ sơ chất lượng nên nối từ vật tư đầu vào đến cấu kiện đã lắp. Điều này giúp đối chiếu khi phát hiện lỗi và tránh tình trạng vật tư trong mẫu duyệt khác vật tư trên mái.
| Mốc | Bằng chứng cần yêu cầu | Mục đích |
|---|---|---|
| Vật tư và chế tạo | Mã màng, lô vật tư, quy cách chế tạo, hồ sơ kiểm tra theo yêu cầu | Truy xuất vật tư và đối chiếu phương án duyệt |
| Kết cấu và liên kết | Biên bản kiểm tra kích thước, dung sai, chi tiết gá và kẹp | Xác nhận điều kiện lắp phù hợp bản vẽ |
| Lắp màng | Ảnh kiểm tra, ghi nhận bề mặt, mép và mối nối theo quy trình | Phát hiện hư hại hoặc sai lệch trước bàn giao |
| Thử nghiệm và hoàn thiện | Kịch bản thử, kết quả, danh sách tồn tại và xác nhận khắc phục | Kiểm tra hệ mái theo tiêu chí đã thống nhất |
Phương pháp thử và tiêu chí chấp nhận cần do thiết kế, yêu cầu dự án và tài liệu hệ thống xác định. Không nên tự dùng một phép thử hoặc một ngưỡng chung cho mọi loại màng, mối nối và liên kết. Các hạng mục bị che khuất phải có điểm kiểm tra phù hợp trong tiến độ thi công.
5. Với đệm khí, phải nghiệm thu cả vận hành
Nếu phương án dùng đệm khí ETFE, việc quan sát mái căng ở một thời điểm chưa đủ. Cần thử khả năng duy trì điều kiện vận hành, hoạt động của điều khiển và phản ứng của hệ thống trong các tình huống đã được thiết kế.
- Xác nhận đường cấp khí, thiết bị, nguồn điện và cảm biến được lắp theo hồ sơ được duyệt.
- Thử chế độ vận hành bình thường và các chức năng cảnh báo có trong thiết kế; ghi rõ kết quả và thiết lập bàn giao.
- Kiểm tra chuyển đổi thiết bị hoặc nguồn dự phòng nếu hệ thống được thiết kế có chức năng này.
- Thống nhất quy trình xử lý mất điện, mất cấp khí hoặc áp suất bất thường theo hướng dẫn của đơn vị thiết kế và nhà cung cấp.
- Hướng dẫn người quản lý đọc cảnh báo, liên hệ đầu mối hỗ trợ và thực hiện thao tác trong phạm vi được phép.
Không nên cam kết một thời gian giữ áp khi mất điện hoặc một mức áp suất vận hành nếu chưa có tài liệu của hệ cụ thể. Phương án nguồn điện, thiết bị dự phòng và phản ứng sự cố phải tương ứng với điều kiện sử dụng và yêu cầu của công trình.
6. Bàn giao bảo trì phải bao gồm màng và thiết bị
Mái ETFE vẫn cần kiểm tra và bảo trì. Hướng dẫn chăm sóc mái đệm khí của Architen đề cập kiểm tra màng, liên kết và thiết bị cấp khí. Đặc tính bề mặt của màng không loại bỏ trách nhiệm kiểm tra hệ thống hoặc lập phương án tiếp cận an toàn.
Bộ tài liệu bàn giao nên có bản vẽ hoàn công, danh mục thiết bị, tài liệu vận hành, kết quả thử và các điều kiện bảo hành. Với đệm khí, bổ sung cấu hình điều khiển, danh sách cảnh báo và lịch kiểm tra thiết bị theo hướng dẫn nhà cung cấp. Cần xác định ai được tiếp cận mái, cần biện pháp nào và đơn vị nào chịu trách nhiệm khi phát hiện bất thường.
Xem quy trình thi công ETFE từ khảo sát đến bàn giao để chuẩn bị các mốc trao đổi. Phạm vi, tiêu chí và tài liệu cuối cùng cần được ghi theo hợp đồng của dự án.
7. Câu hỏi thường gặp khi làm việc về ETFE Toàn Phát
Một ảnh dự án có đủ xác nhận kinh nghiệm phù hợp không?
Ảnh giúp nhận diện công trình tham khảo. Cần thêm phạm vi hạng mục, cấu hình và hồ sơ được phép cung cấp để đánh giá mức độ tương đồng với dự án của bạn.
Có cần hệ cấp khí cho mọi mái ETFE không?
Không. Yêu cầu cấp khí gắn với hệ đệm khí. Cần xác định rõ cấu hình một lớp hay nhiều lớp tạo đệm trong phương án thiết kế.
Nên chốt yêu cầu vận hành ở giai đoạn nào?
Ngay khi xây dựng đề bài và lựa chọn cấu hình mái. Nguồn điện, đường cấp khí, tiếp cận bảo trì và trách nhiệm xử lý sự cố đều có thể ảnh hưởng đến thiết kế và chi phí.
Chuẩn bị đề bài ETFE cho Toàn Phát
Gửi bản vẽ mái, kích thước và hình học, yêu cầu lấy sáng, điều kiện sử dụng, thông tin kết cấu và nguồn điện hiện có. Đề nghị Toàn Phát nêu cấu hình hệ, phạm vi thiết kế và thi công, danh mục hồ sơ nghiệm thu cùng phương án vận hành. Đây là cơ sở để đánh giá khác biệt bằng bằng chứng có thể kiểm tra.
