Mái ETFE công viên chủ đề có thể tạo lớp bao che nhẹ về thị giác, lấy sáng và hỗ trợ hình khối mang tính trải nghiệm. Tuy nhiên, tạo hình tự do vẫn phải được kiểm tra theo kết cấu, hình học màng, nước, gió và cách vận hành. Cần thiết kế đồng thời phần mái với tuyến khách, vùng chờ, thiết bị trình diễn và các cảnh ngày đêm, thay vì bổ sung mái sau khi concept đã chốt.
Tạo hình theo câu chuyện và tuyến di chuyển
Chọn mái để tổ chức trải nghiệm: vùng nhận biết từ xa, đoạn tiếp cận, hàng chờ và điểm chuyển giữa các không gian. Một đường cong có thể dẫn mắt, nhưng hình khối cần phù hợp với cách khách thực sự đi, dừng và quan sát.
Đưa vào concept mặt cắt theo tuyến khách, cao độ quan sát và các vùng cần che. Phân biệt che nắng, che mưa ở điều kiện thiết kế với một không gian bao kín được kiểm soát vi khí hậu. Mái mở hai bên vẫn cần đánh giá mưa hắt và nắng xiên theo từng vị trí.
Các vùng đông người cần phối hợp yêu cầu giao thông nội bộ, khả năng tiếp cận và vận hành của công viên. ETFE không tự giải quyết hàng chờ hoặc lối thoát; bộ môn liên quan phải đưa các điều kiện ấy vào thiết kế.
Tomorrowland tại Shanghai Disney Resort: Ví dụ được kiến trúc sư công bố
Trong tài liệu Tomorrowland của Grimshaw, mái ETFE cong theo hình tuyến của TRON Lightcycle Power Run, kết hợp che cho khách phía dưới và hệ đường đi, cảnh quan. Grimshaw mô tả kết cấu thép với đệm ETFE, quá trình tìm hình cùng kỹ sư và hạ tầng hỗ trợ hiệu ứng ánh sáng.

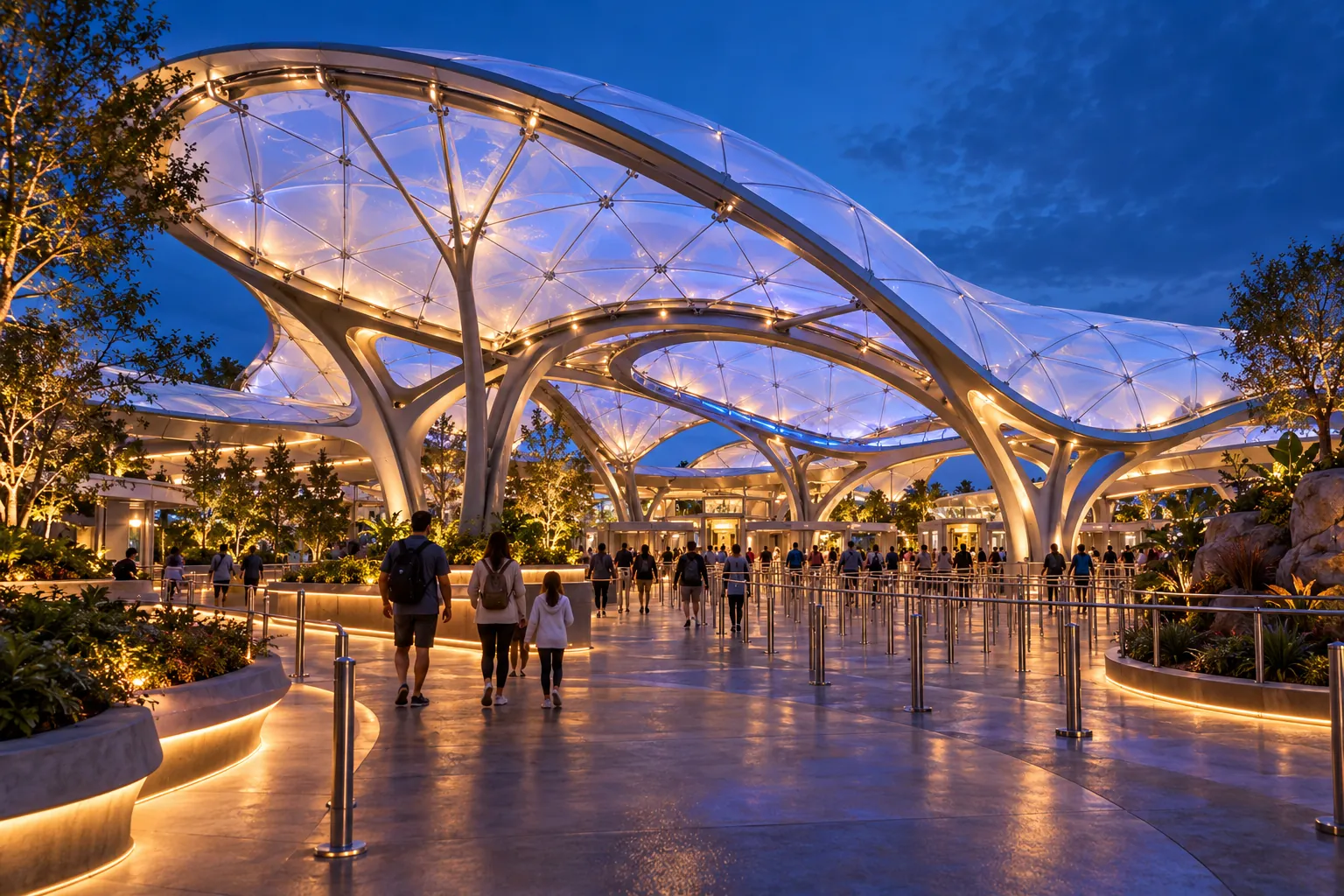

Điểm tham khảo là mái, kết cấu, chuyển động thị giác và trải nghiệm khách được phát triển như một tổng thể. Đây là công trình quốc tế tại Thượng Hải, không phải dự án Toàn Phát; hình minh họa trong bài không mô phỏng nguyên trạng công trình đó.
Không lấy hình mái này làm lời hứa rằng ETFE có thể đáp ứng mọi đường cong hoặc nhịp. Một phương án mới cần kiểm tra hình học, tải và cấu hình riêng, kể cả khi concept có cảm hứng từ một công viên đã vận hành.
Hình tự do phải đi qua bước tìm hình và phối hợp kết cấu
Xác định hệ màng đơn hay đệm khí, cách chia panel, cấu kiện đỡ và hình biên trước khi khóa phối cảnh. Hình dáng, tải và chuyển vị cần được kiểm tra cùng nhau; đường cong được dựng đẹp trong hình ảnh chưa phải cấu hình có thể sản xuất.
Thiết kế phải theo dõi đường nước trên toàn mái, điểm thấp, máng, giao diện và trạng thái cần đánh giá theo hệ. Với đệm khí, thêm phương án cấp khí, nguồn điện, giám sát và xử lý khi hệ cần bảo trì. Không coi việc tăng áp là cách xử lý mặc định cho mọi biến dạng.
Thiết bị trình diễn, loa hoặc đèn phải có vị trí và tải được phối hợp với kết cấu. Không treo trực tiếp lên film theo hình minh họa. Ghi trách nhiệm thiết kế tại các giao diện để việc chỉnh concept không tạo tải hoặc điểm nước ngoài dự kiến.
Thiết kế ánh sáng cho cả mái và người sử dụng
Ban ngày, cần kiểm tra độ sáng, nắng trực tiếp và chói ở hàng chờ. Lớp in, màu và cấu hình ETFE được chọn theo mục tiêu cùng dữ liệu của cấu hình cụ thể. Không dùng một tỷ lệ truyền sáng của film đơn để kết luận điều kiện dưới mái hoàn chỉnh.
Ban đêm, xác định mái là nền sáng, điểm nhấn hay một phần của trình diễn. Đặt nguồn, tuyến điều khiển và cách bảo trì từ giai đoạn thiết kế. Thử trên cấu hình màng dự kiến để đánh giá phản xạ, truyền sáng, đường gân và cảm giác từ dưới mái.
Ánh sáng trình diễn cần phối hợp với định hướng khách và cảnh vận hành thường ngày. Cảnh nền, cảnh sự kiện, giờ giảm sáng và trạng thái dự phòng nên được duyệt riêng. Một đoạn trình diễn đẹp không thay kiểm tra sự dễ chịu khi khách đứng chờ lâu.
Ma trận vận hành trước khi chọn phương án
| Trạng thái | Mái cần phối hợp | Phần trải nghiệm cần kiểm tra |
|---|---|---|
| Ban ngày đông khách | Nắng, nước, thông thoáng vùng chờ | Tuyến khách và cảm giác sáng |
| Trình diễn buổi tối | Nguồn sáng, điều khiển, thiết bị treo | Điểm nhìn và vùng chói |
| Mưa hoặc điều kiện bất lợi | Thoát nước, biên và trạng thái thiết kế | Vùng tiếp tục khai thác theo quy trình |
| Bảo trì | Tiếp cận, cô lập và lịch thực hiện | Tuyến thay thế và thời gian dừng |
Ma trận là đầu vào phối hợp, không phải hướng dẫn tự vận hành khi có thời tiết nguy hiểm. Các ngưỡng và quyết định đóng vùng phải theo hồ sơ công trình và quy trình của đơn vị quản lý.
Hồ sơ concept nên đủ để đánh giá khả năng triển khai
Chuẩn bị mặt bằng, mặt cắt, câu chuyện trải nghiệm, tuyến khách theo giờ, vùng cần che và thiết bị liên quan. Kèm dữ liệu vị trí, hướng nắng, cảnh quan, ranh giới hệ mái cùng các yêu cầu kiểm tra mà chủ đầu tư muốn chứng minh.
Thống nhất phần nào là mục tiêu concept, phần nào đã được tính và phần nào còn là giả định. Nếu cần mẫu thử, nêu đúng tổ hợp màng, chiếu sáng và cấu tạo biên sẽ thử. Tránh duyệt ánh sáng trên vật liệu khác rồi coi như đã duyệt cho mái ETFE.
Tham khảo mái ETFE ở khu vực đón khách và điều kiện triển khai ETFE tại Việt Nam để chuẩn bị các phần đầu vào gần với công năng dự kiến.
Trao đổi phương án theo công trình
Gửi concept công viên, tuyến khách, mặt cắt và yêu cầu trình diễn để trao đổi hình học, cấu hình ETFE cùng phạm vi phối hợp.
