Eden Project cho thấy ETFE có thể phục vụ một lớp vỏ rộng, nhẹ và truyền sáng khi được thiết kế đồng bộ với kết cấu và môi trường bên trong. Sự phù hợp đến từ cả hệ thống, không chỉ từ tên vật liệu. Với nhà kính hoặc vườn thực vật mới, cần kiểm tra ánh sáng cho cây, nhiệt–ẩm, hình học mái và điều kiện vận hành trước khi chọn cấu hình.
Eden Project là công trình nào?

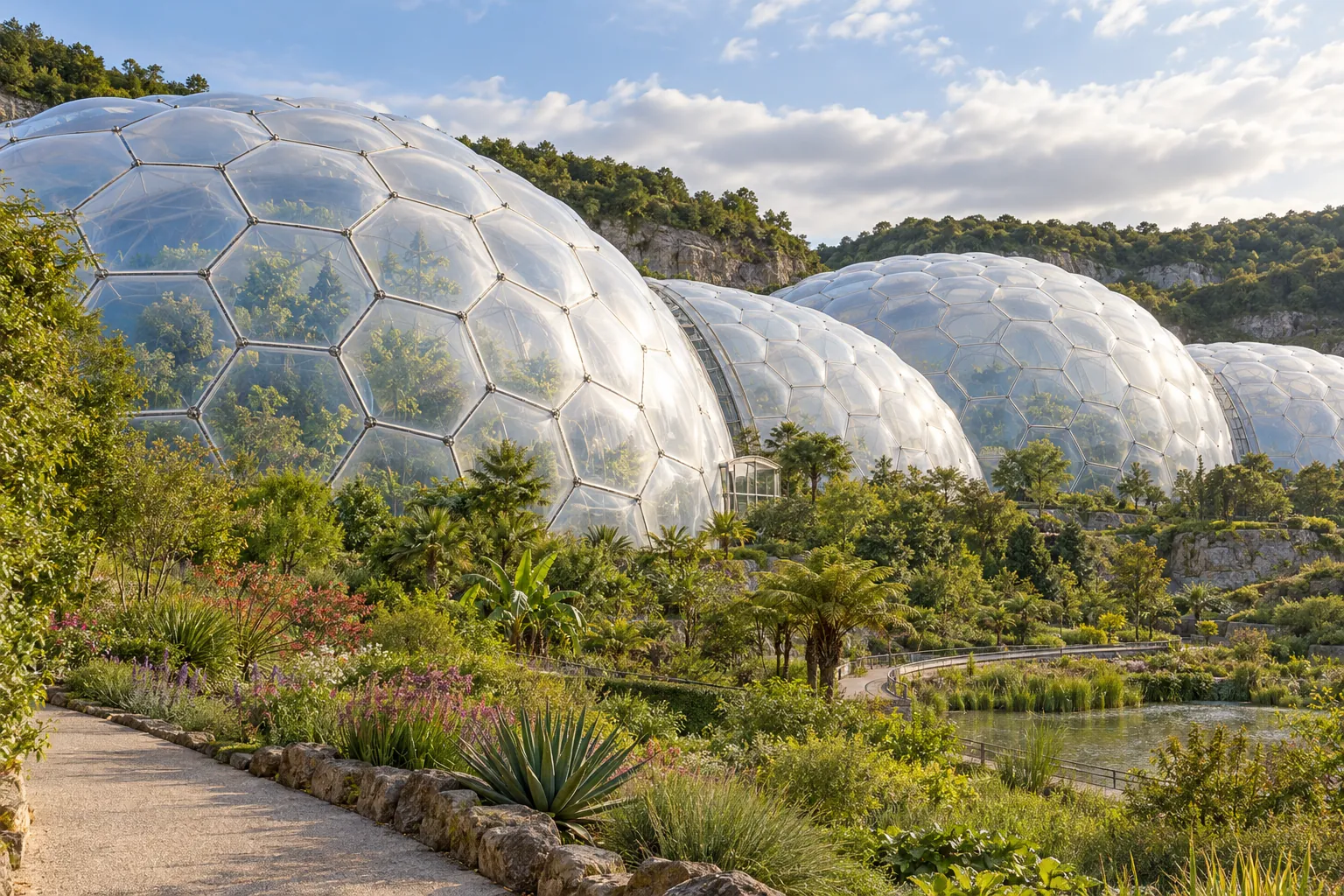

Theo hồ sơ Grimshaw, các biome của Eden Project ở Cornwall, Vương quốc Anh, gồm những vòm trắc địa liên kết, hoàn thành năm 2001. Hệ khung không gian tổ chức các ô hình học; lớp bao che sử dụng các đệm ETFE ba lớp.
Trang kiến trúc của Eden Project giải thích ý tưởng bong bóng thích ứng với địa hình khu mỏ đất sét cũ. Rainforest Biome và Mediterranean Biome tạo hai môi trường trồng cây khác nhau. Đây là công trình quốc tế tham khảo, không phải dự án do Toàn Phát thi công.
Vì sao lớp vỏ nhẹ có giá trị ở quy mô lớn?
Một lớp bao che nhẹ mở ra cơ hội tổ chức mặt mái lớn với hệ đỡ phù hợp. Tuy nhiên, khối lượng màng không phải khối lượng toàn bộ mái: khung, liên kết, cấu tạo biên và thiết bị phụ trợ vẫn tham gia vào phương án.
Bài học khi lập nhiệm vụ thiết kế là so sánh các cấu hình hoàn chỉnh trong cùng điều kiện tải và giới hạn chuyển vị. Không dùng tỷ lệ nhẹ hơn của film để suy ra tỷ lệ giảm thép, móng hoặc chi phí cho công trình khác. Những kết luận đó cần tính toán theo dự án.
Ánh sáng cho cây cần được mô tả cụ thể
Eden Project giới thiệu khả năng truyền ánh sáng và tia UV của lớp vỏ ETFE. Khi chuyển bài học sang nhà kính mới, cần xác định loại cây và yêu cầu môi trường trước, thay vì coi một tỷ lệ truyền sáng tổng là đủ.
Các khu trồng cây và tuyến tham quan có thể cần đánh giá khác nhau. Thiết kế nên làm rõ phổ ánh sáng quan tâm, mức che nắng theo mùa, bóng của khung và phương án kiểm soát bức xạ. Dữ liệu phải tương ứng đúng film, lớp in và cấu hình được đề xuất.
Một không gian nhìn sáng đối với khách tham quan chưa tự chứng minh điều kiện sinh trưởng phù hợp. Hạng mục vỏ bao che cần được phối hợp với chuyên môn cây trồng và thiết kế môi trường.
Đệm khí không thay thế các hệ kiểm soát vi khí hậu
Lớp không khí giữa các màng tham gia vào đặc tính nhiệt của hệ đệm. Dù vậy, độ ẩm, thông gió, bức xạ mặt trời và cách vận hành vẫn ảnh hưởng tới môi trường trong biome.
Vì thế, không nên gán toàn bộ hiệu quả của Eden Project cho riêng ETFE. Với dự án mới, cần mô hình nhiệt–ẩm phù hợp cùng cấu hình thiết bị và lịch vận hành. Yêu cầu trong khí hậu nóng ẩm có thể khác đáng kể với một công trình tại Cornwall.
Các con số về độ dày màng, áp suất hoặc thông số truyền nhiệt phải lấy từ hồ sơ đúng hệ ứng viên. Không sao chép cấu hình từ hình ảnh mái vòm hoặc một mô tả phổ thông.
Hình học đẹp phải chuyển được thành hệ module
Các ô trên vòm cần liên kết với một hệ thống đánh mã, chế tạo và lắp đặt. Hình dạng panel, cấu tạo biên và giao điểm khung là những đầu vào phải giải quyết cùng nhau, không phải phần việc để lại sau khi chốt phối cảnh.
Ở giai đoạn concept, nên trao đổi mức độ lặp của panel, vị trí mép mái, đường thoát nước và cách tiếp cận từng khu. Một thay đổi về hình học có thể kéo theo thay đổi lớn về chi tiết, phương án vận chuyển hoặc lắp đặt.
Xem thêm cách đọc cấu trúc Water Cube để phân biệt ý tưởng thị giác với các yêu cầu chế tạo.
Những đầu vào cần có trước khi chọn ETFE
| Nhóm yêu cầu | Câu hỏi cần trả lời |
|---|---|
| Công năng | Biomes trồng cây gì; có khách tham quan và các khu phụ trợ nào? |
| Ánh sáng | Đánh giá theo phổ, mùa và từng vùng trồng cây ra sao? |
| Nhiệt–ẩm | Ai thiết kế thông gió, che nắng và kiểm soát ngưng tụ? |
| Cấu hình mái | Đệm khí hay màng đơn; khung, biên và thoát nước tổ chức thế nào? |
| Vận hành | Nguồn cấp khí, giám sát và kịch bản sự cố có phạm vi gì? |
| Bảo trì | Kiểm tra, vệ sinh và thay module bằng phương án nào? |
Tham khảo nguyên tắc, đánh giá lại theo địa điểm
Giá trị của Eden Project nằm ở sự phối hợp giữa kiến trúc, hình học, vật liệu và môi trường trồng cây. Dự án tại Việt Nam cần bộ dữ liệu khí hậu, tải và công năng riêng; hình thức tương tự không đảm bảo kết quả vận hành tương tự.
Khi lập ngân sách, cần tính cả hệ đỡ, hệ khí, thiết kế và tiếp cận bảo trì. Một đề xuất đủ để so sánh phải nêu rõ giả định và phần việc chưa bao gồm, thay vì chỉ có đơn giá màng.
Trao đổi yêu cầu dự án với Toàn Phát
Gửi công năng, loại cây dự kiến, mặt cắt và ý tưởng mái để Toàn Phát trao đổi các đầu vào cần thiết cho nghiên cứu hệ ETFE.
