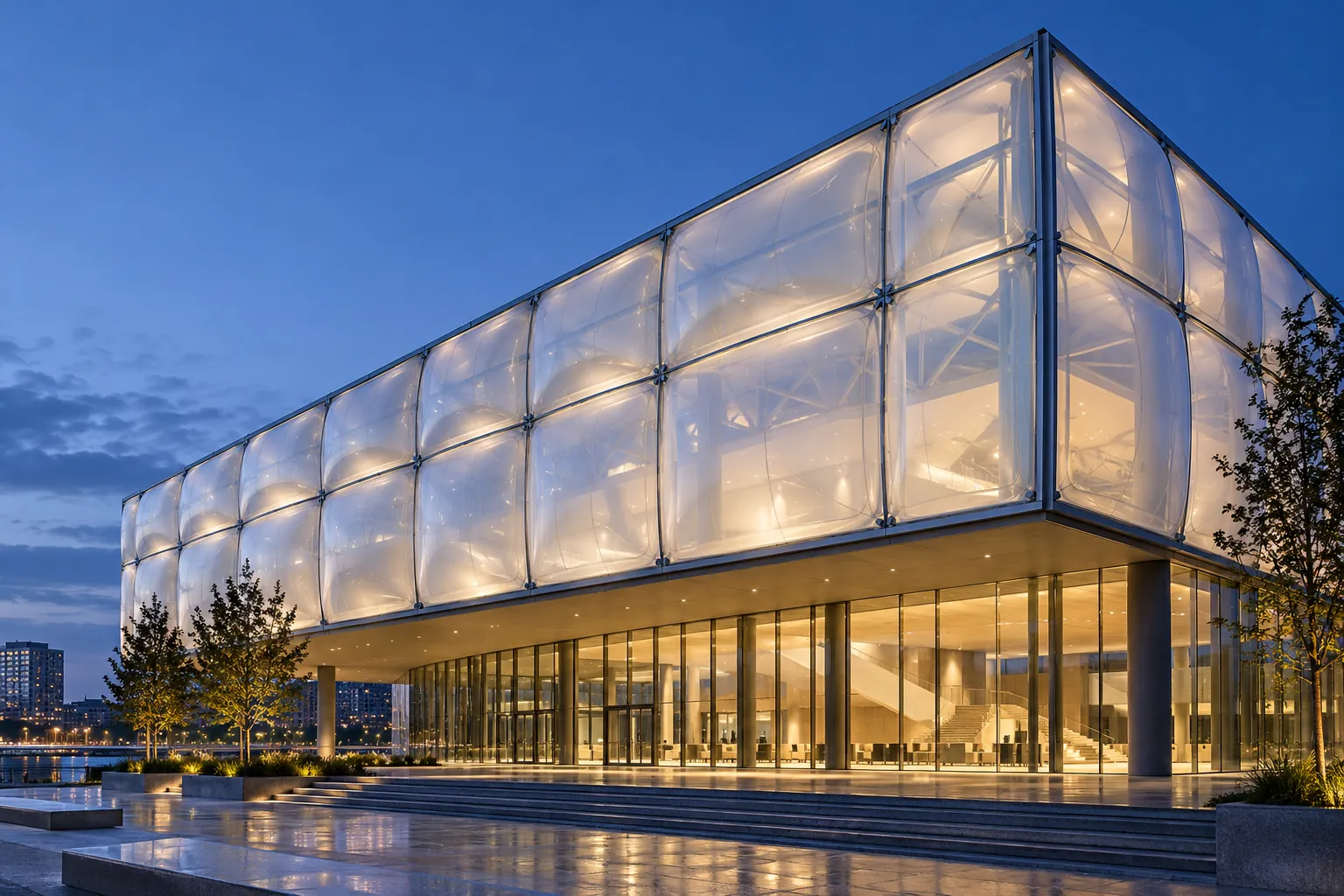

Mặt dựng ETFE: Hệ đệm khí và màng đơn lớp cho lớp vỏ công trình

Mặt dựng ETFE là lớp bao che kiến trúc dùng film ETFE, được tổ chức thành đệm khí hoặc panel màng căng đơn lớp. Chọn hệ phải theo vai trò của lớp vỏ, hình học, tải gió, yêu cầu quang–nhiệt và khả năng vận hành. Cần phân biệt một lớp vỏ kín phục vụ không gian bên trong với lớp thứ hai chủ yếu tạo hình hoặc che nắng.

Xác định ETFE đang làm lớp vỏ nào

Nếu ETFE là ranh giới trực tiếp của không gian trong nhà, thiết kế phải giải quyết các yêu cầu bao che áp dụng: nước, khí, nhiệt, âm, an toàn và giao diện cửa/mái. Nếu ETFE là lớp thứ hai trước một mặt dựng khác, cần mô tả khoảng khoang, thoát nước, thông gió và cách tiếp cận giữa hai lớp.

Hai vai trò này dẫn đến hồ sơ và phạm vi khác nhau. Không lấy khả năng che nắng của một lớp thứ hai để khẳng định cả tòa nhà đã kín nước hoặc cách nhiệt. Bản vẽ phải chỉ rõ lớp nào chịu từng nhiệm vụ và ai chịu trách nhiệm tại giao diện.

Đệm khí và màng đơn lớp khác cơ chế làm việc

Đọc cấu tạo ETFE đơn lớp và đệm ETFE ba lớp để hiểu cơ chế từng hệ. Bài ứng dụng mặt dựng cần thêm giao diện sàn, cửa, mái và điểm nhìn mà một datasheet film không giải quyết được.

Hai ví dụ cho thấy mặt dựng không chỉ có đệm khí

Trang thông tin chính thức Allianz Arena mô tả lớp mái và mặt dựng sử dụng panel ETFE được bơm phồng, có hệ chiếu sáng tạo nhận diện. Đây là ví dụ về mặt dựng đệm khí tại Munich; không phải công trình Toàn Phát. Không chuyển số lớp, kích thước hay cấu hình khí của sân vận động này thành chỉ dẫn cho tòa nhà khác.

Ở cấu hình khác, Maco Technology công bố mặt dựng panel ETFE đơn lớp với kết cấu phụ kim loại, profile nhôm căng film và họa tiết in. Ví dụ này cho thấy lớp vỏ ETFE còn có thể được tạo bằng panel căng, không cần mô tả mọi mặt dựng ETFE là túi khí.

Gió, biên và chuyển vị là những điểm thiết kế trọng yếu

Mặt dựng chịu tác động gió theo vị trí, cao độ và hình học công trình. Cần kiểm tra cả vùng giữa, biên, góc, lực vào liên kết và chuyển vị kết cấu. Kích thước panel hoặc chiều dày film phải dựa trên tính toán; không chọn chỉ theo diện tích mặt đứng.

Chi tiết chân vỏ, đỉnh vỏ, góc, khe sàn và tiếp giáp cửa cần đường thoát nước rõ. Với đệm khí, tuyến khí và khả năng thay panel phải được phối hợp từ đầu. Với màng đơn lớp, cần kiểm tra căng, cọ xát, hình dạng dưới tải và tác động lên hệ kẹp. Các đánh giá này thuộc thiết kế hệ, không phải riêng vật liệu film.

Kiểm soát ánh sáng, nhìn xuyên và nhận diện ban đêm

Độ trong, lớp in, số lớp và khoảng cách đến nội thất thay đổi khả năng nhìn xuyên. Cần xem mẫu từ cả phía trong lẫn ngoài, ở ngày và đêm. Với phòng cần riêng tư, không suy ra độ kín nhìn chỉ từ màu mờ trong catalog.

Nếu thêm LED, chốt mục tiêu đọc hình khối hay trình diễn truyền thông. Tính vị trí thiết bị, vùng phản xạ, chói và lối thay thế; hệ chiếu sáng không được cản hệ khí hoặc làm tăng nhiệt ngoài giới hạn thiết bị. Số lớp hoặc lớp in chưa tự chứng minh hệ có hiệu suất nhiệt đáp ứng công trình; cần dữ liệu đúng cấu hình và đánh giá giao diện.

Duyệt mẫu và bàn giao theo vai trò lớp vỏ

• Ghi vai trò ETFE, mặt đứng/mặt cắt, địa điểm và dữ liệu tải trong brief.
• Chốt cấu hình film, họa tiết, hình học panel, kẹp và chi tiết chuyển vị.
• Thử mẫu đại diện để đánh giá nhìn xuyên, biên, nước và ánh sáng theo phạm vi thiết kế.
• Với đệm khí, kiểm tra cấp khí, cảnh báo và phản ứng sự cố theo hồ sơ.
• Bàn giao mã panel, bản vẽ, phụ tùng, lối tiếp cận và phương án thay thế.

Không gọi mẫu đẹp về thị giác là đã kiểm chứng toàn bộ bao che. Danh mục thử nghiệm và điều kiện chấp nhận cần gắn với chức năng lớp vỏ và hồ sơ áp dụng. Đây là cơ sở để so sánh phương án từ concept đến vận hành.

Trao đổi phương án theo công trình

Gửi mặt đứng, mặt cắt, vai trò lớp bao che và yêu cầu ánh sáng để Toàn Phát trao đổi hệ đệm khí hoặc màng đơn lớp phù hợp với công trình.
