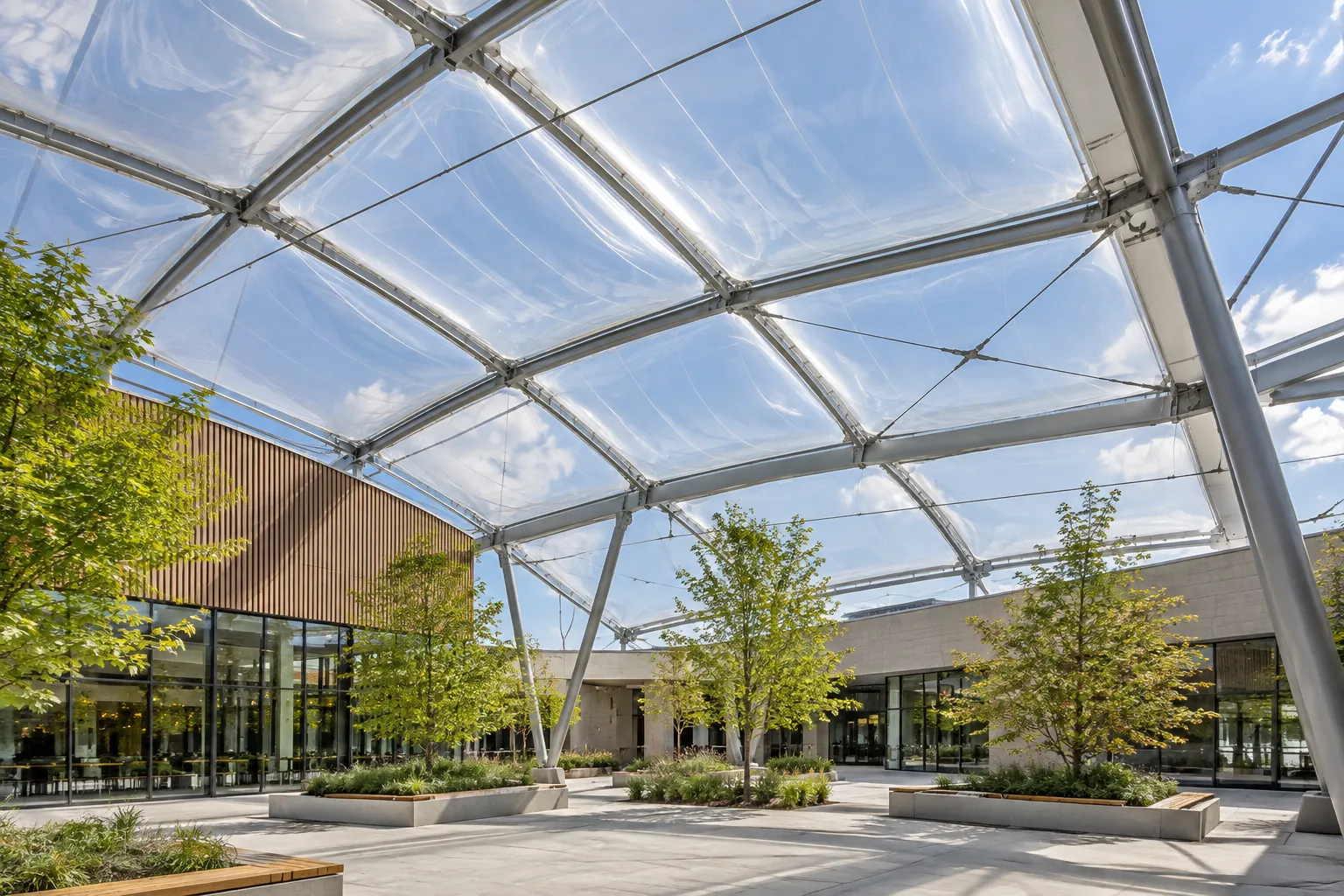

Mái ETFE kết cấu nhẹ là một hệ gồm lớp film, liên kết và kết cấu đỡ; không phải một tấm màng tự thay toàn bộ hệ chịu lực. Thép, cáp hoặc hệ phối hợp được chọn theo hình học, tải, vị trí gối và yêu cầu vận hành. Lớp film nhẹ tạo cơ hội thiết kế, còn hiệu quả của cả mái phải được đánh giá trên cùng phạm vi.
Màng, khung phụ và kết cấu chính có nhiệm vụ khác nhau
Lớp ETFE tạo phần bao che theo cấu hình được thiết kế. Hệ kẹp và khung phụ giữ biên module, nối module với kết cấu đỡ. Khung, giàn, cáp hoặc hệ phối hợp truyền tải về gối và công trình bên dưới. Phạm vi từng phần cần được khóa trên bản vẽ và trong bảng chào.
Birdair giới thiệu hệ ETFE với các cấu hình một lớp có hỗ trợ bằng cáp, thép hoặc nhôm, và hệ đệm nhiều lớp trên kết cấu đỡ. Đây là các lựa chọn hệ thống; không suy ra rằng một cấu hình phù hợp mọi mái hoặc có thể bỏ kết cấu kiểm toán.
So hệ thép, cáp và phối hợp theo nhu cầu
| Hướng lựa chọn | Câu hỏi ở giai đoạn ý tưởng | Điểm phải phối hợp |
|---|---|---|
| Khung hoặc giàn thép | Lưới đỡ có phù hợp kiến trúc, module và vị trí cột? | Biến dạng, biên module, thoát nước, lớp bảo vệ và tiếp cận |
| Hệ cáp | Hình học và điểm neo có cho phép hệ cáp làm việc theo thiết kế? | Lực căng, phản lực, chuyển vị, trình tự lắp và kiểm tra |
| Hệ thép–cáp phối hợp | Phần nào định hình, phần nào truyền tải, phần nào giữ biên? | Phân chia trách nhiệm và tương thích giữa các phần |
| Thép kết hợp khung nhôm của hệ màng | Khung nhôm thuộc bộ hệ được đề xuất và có đáp ứng giao diện? | Kẹp, dung sai, chuyển vị, kim loại tiếp xúc và nước |
Không coi cáp là phương án luôn nhẹ hơn hoặc rẻ hơn thép. Điểm neo, lực và yêu cầu hình học có thể làm thay đổi cả phạm vi kết cấu. Quyết định cần tư vấn kết cấu cùng nhà cung cấp hệ màng, không chỉ so số lượng thanh thấy trên phối cảnh.
Bắt đầu từ công năng và hình học
Mái che lối vào, sân trong hay atrium có yêu cầu khác về vùng khô, độ kín, ánh sáng, âm học và nhiệt. Cùng một hình dạng mái nhưng công năng bên dưới khác có thể dẫn tới cấu hình film và hệ phụ khác nhau.
Ở bước ý tưởng, cần xác định ranh giới mái, cao độ, vị trí gối, vùng cho phép cột và yêu cầu kiến trúc. Phân biệt nhịp của kết cấu chính với module ETFE; kích thước nhìn trên phối cảnh không đủ để chọn tấm màng. Bài mái ETFE nhịp lớn giải thích cơ sở so tải của toàn hệ.
Khóa các giao diện từ sớm
Nhà thiết kế kết cấu cần nhận tải và giới hạn chuyển vị của hệ màng; đơn vị hệ màng cần biết hình học, phản ứng của kết cấu và dung sai lắp. Một khung chắc về cường độ chưa đủ nếu biến dạng làm mất khả năng thoát nước hoặc ảnh hưởng biên module.
Với cáp, trình tự lắp và trạng thái căng là phần của thiết kế. Với khung thép, liên kết biên, lớp bảo vệ, lỗ chờ và vị trí hệ khí nếu có cần được phối hợp. Xem yêu cầu phối hợp khung thép và hệ ETFE để đi vào hồ sơ kỹ thuật sau khi đã chọn hướng hệ.
Tham khảo Khan Shatyr đúng phạm vi
Hồ sơ Khan Shatyr tại IStructE, do Buro Happold nộp mô tả mái lưới cáp dạng nón bất đối xứng, lớp ETFE và trụ thép trung tâm. Ví dụ cho thấy hệ màng, cáp và thép có thể được tổ chức cùng hình học kiến trúc.
Đây là công trình quốc tế tham khảo, không phải dự án Toàn Phát. Hình học, tải, điểm neo và cách thi công của nó không phải dữ liệu thiết kế cho một mái khác. Giá trị tham khảo ở cách phối hợp cả hệ, không phải một tỷ lệ giảm thép hoặc chi phí dùng chung.
Thiết kế nhẹ vẫn cần vận hành được
Mái đệm khí cần hệ khí đúng cấu hình, nguồn cấp, giám sát và quy trình xử lý sự cố do đơn vị thiết kế quy định. Mái một lớp có nhiệm vụ và yêu cầu riêng; không gán bộ hệ khí cho mọi ETFE hoặc xem việc không có hệ khí là ưu thế tự động.
Tất cả phương án cần đường thoát nước, tiếp cận kiểm tra và cách thay một module. Lớp film có thể dễ giữ sạch trong một số điều kiện, nhưng kẹp, khung, thiết bị và liên kết vẫn cần quản lý bảo trì. Hãy ghi đầu việc, trách nhiệm và điều kiện tiếp cận vào so phương án.
Gửi cùng một brief để nhận báo giá có thể so
- Công năng, địa điểm, mặt bằng, mặt cắt, cao độ và vị trí gối dự kiến.
- Cấu hình một lớp hoặc đệm còn đang xét, mục tiêu ánh sáng, nhiệt và âm học.
- Ranh giới kết cấu chính, khung phụ, hệ kẹp, hệ khí nếu có và thoát nước.
- Yêu cầu tải, biến dạng và kiểm toán cần xác nhận bởi các bên thiết kế.
- Phạm vi lắp, thử, bàn giao, tiếp cận bảo trì và điều kiện thay panel.
Yêu cầu bảng chào ghi giả định, phần loại trừ và dữ liệu còn thiếu. Khi phạm vi khác nhau, giá trên một mét vuông không đủ cho quyết định. Phương án cần được so cả khả năng chế tạo, lắp và sử dụng trong công trình.
Trao đổi phương án theo công trình
Gửi mặt bằng, mặt cắt, vị trí gối và yêu cầu sử dụng để Toàn Phát trao đổi hướng hệ thép, cáp hoặc phối hợp, cùng phạm vi cần tư vấn kết cấu.
