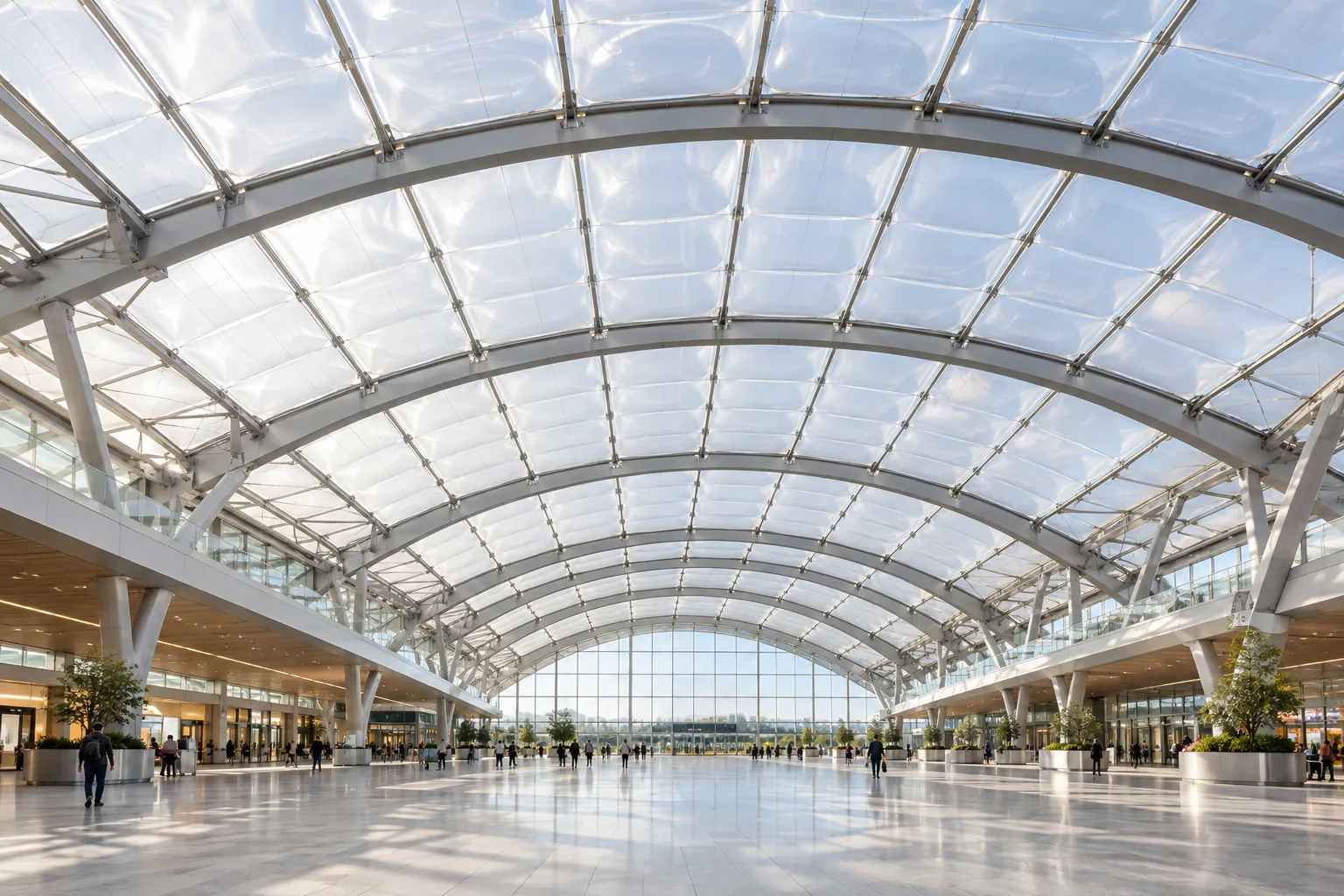

Mái ETFE nhịp lớn có thể giảm khối lượng lớp bao che so với một phương án tấm nặng, nhưng không tự làm mái vượt nhịp. Nhịp giữa các gối chính khác khẩu độ của từng panel film. Cần đánh giá kết cấu, khung phụ, liên kết, tải và vận hành trên cùng phạm vi để biết lợi thế giảm tải có thực sự chuyển thành một phương án tốt hơn hay không.
Nhịp lớn của công trình không phải khẩu độ một tấm film
Kết cấu chính như vòm, giàn hoặc lưới cáp tạo không gian giữa các gối. Khung và hệ biên chia lớp film thành các module làm việc theo thiết kế. Một sân lớn không có cột giữa có thể vẫn có rất nhiều panel nhỏ trên mái; không gọi chiều rộng nhà là khẩu độ được phép của một đệm khí.
Khi tư vấn phương án, cần ghi riêng nhịp kết cấu chính, lưới khung phụ, kích thước panel và cơ chế giữ hình dạng. Điều này giúp tránh hiểu lầm rằng chỉ cần tăng kích thước film hoặc áp suất là bỏ được dầm, cáp hay điểm neo. Bài này tập trung vào cơ sở so sánh kết cấu, bổ sung cho ưu điểm ETFE trong dự án lớn.
Giảm khối lượng phải tính trên cùng ranh giới
Nếu chỉ cân lớp film, kết quả chưa phản ánh toàn hệ mái. Cần cộng khung phụ, hệ kẹp, cáp, máng, liên kết và thiết bị liên quan theo phạm vi mỗi phương án. Sau đó mới đối chiếu tác động lên kết cấu chính và các phần hỗ trợ. Không công bố một tỷ lệ giảm thép hoặc giảm móng nếu chưa có tính toán tương ứng.
Giảm tải thường xuyên có thể có giá trị, nhưng tải gió, mưa và chuyển vị vẫn cần kiểm tra. Độ cứng, ổn định, biến dạng và chi tiết neo có thể ảnh hưởng lựa chọn dù lớp bao che nhẹ. Phương án nên được đánh giá với các tổ hợp tải và điều kiện sử dụng phù hợp, không chỉ tối ưu một con số khối lượng.
Ma trận so phương án mái nhịp lớn
| Tiêu chí | Thông tin phải cùng cơ sở | Bằng chứng để quyết định |
|---|---|---|
| Tải thường xuyên | Cùng diện tích và phạm vi các lớp / thiết bị | Bảng khối lượng toàn hệ và phản lực |
| Tải môi trường | Cùng địa điểm, hình học và quy định áp dụng | Giả định, tổ hợp và tính toán |
| Biến dạng | Cùng yêu cầu sử dụng và giao diện | Chuyển vị, độ võng và kiểm tra biên |
| Tiện nghi | Cùng mục tiêu ánh sáng, nhiệt, âm | Dữ liệu vật liệu và đánh giá công trình |
| Vận hành | Cùng thời gian, tiếp cận và mức dự phòng | Kế hoạch khí, bảo trì, thay panel |
| Chi phí | Cùng phạm vi và giả định vòng đời | Báo giá phân mục, vận hành và sửa thay |
Bảng không khẳng định ETFE luôn rẻ hơn kính hoặc vật liệu khác. Một mái đơn giản có thể chọn giải pháp khác phù hợp hơn nếu lợi thế truyền sáng hay tạo hình không cần thiết. Chi phí điện, nhân sự và bảo trì của hệ đệm cũng phải được làm rõ theo cấu hình thực.
Những giới hạn không thể giải quyết bằng film nhẹ
Thoát nước phải còn hiệu quả khi mái biến dạng; vùng biên và vùng giao không được bỏ qua. Hệ film, kẹp và kết cấu cần tương thích chuyển vị. Nếu dùng đệm, phải đánh giá các trạng thái cấp khí và sự cố theo thiết kế, thay vì giả định mọi panel luôn có hình dạng ban đầu.
Thi công cũng cần kế hoạch riêng: trình tự lắp kết cấu, căng hoặc cấp khí, điều kiện thời tiết, bảo vệ màng và kiểm tra. Tiếp cận an toàn để vệ sinh, vá hoặc thay panel cần được tính trước. Không sử dụng lớp film như sàn làm việc nếu hệ và biện pháp không cho phép.
Khan Shatyr: Lớp ETFE đi cùng kết cấu lưới cáp
Trong hồ sơ giải thưởng kết cấu của IStructE do Buro Happold nộp, Khan Shatyr tại Astana được mô tả với mái lưới cáp dạng nón bất đối xứng, lớp ETFE và hệ trụ thép trung tâm. Đây là nguồn dự án chính thức cho thấy lớp bao che và đường truyền lực kết cấu là hai phần phối hợp của cùng công trình.
Ví dụ này không chứng minh mọi mái ETFE cần trụ giữa, cũng không cho một nhịp tối đa áp dụng chung. Mỗi giải pháp vòm, giàn hay cáp có điều kiện làm việc riêng. Khan Shatyr không phải công trình Toàn Phát; các thông số hoặc hiệu quả của dự án đó không được chuyển thành cam kết cho dự án khác.
Thông tin cần khóa trước khi mời báo giá
- Nhịp và vị trí gối, mặt bằng, mặt cắt, địa điểm cùng mục tiêu sử dụng.
- Cấu hình mái, lưới module và ranh giới kết cấu chính / phụ.
- Danh mục tải đầu vào, yêu cầu biến dạng và giao diện với hệ khác.
- Mục tiêu quang–nhiệt–âm, cấu hình film và nguồn dữ liệu đúng sản phẩm.
- Hệ khí nếu có, thoát nước, tiếp cận, bảo trì và điều kiện so chi phí.
Khi các nhà thầu dùng cùng phạm vi, bảng chào mới giúp ra quyết định. Hãy yêu cầu nêu cả giả định, phần loại trừ và dữ liệu còn chờ xác nhận. Ứng dụng mái ETFE sân vận động là một trường hợp nhịp lớn; phương pháp đánh giá vẫn cần điều chỉnh theo công năng và công trình cụ thể.
Trao đổi phương án theo công trình
Gửi nhịp, vị trí gối, mặt cắt và phạm vi mái dự kiến để Toàn Phát trao đổi đầu vào so phương án, cùng các phần cần tư vấn kết cấu và vận hành.
