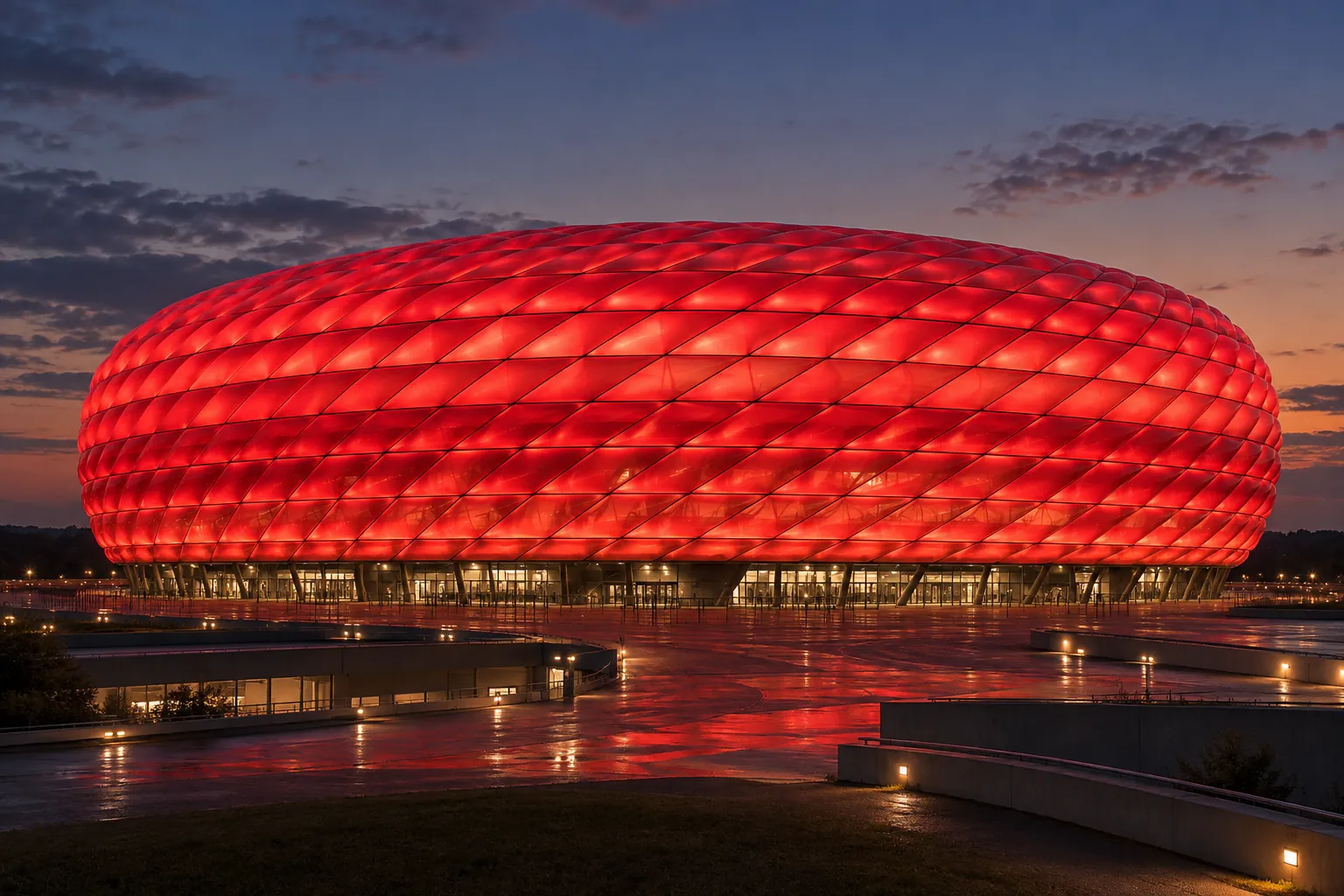

Allianz Arena cho thấy lớp vỏ ETFE có thể kết nối hình khối kiến trúc với nhận diện ban đêm. Điều đáng tham khảo không chỉ là màu sắc, mà là cách hệ panel, chiếu sáng và vận hành được thiết kế cùng nhau. Đây là phân tích công trình quốc tế, không phải dự án do Toàn Phát thi công.
Nhận diện đúng công trình và lớp vỏ
Allianz Arena nằm tại Munich, Đức, mở cửa năm 2005. Theo thông tin chính thức của sân vận động, mái và mặt đứng sử dụng các panel ETFE bơm khí hình thoi; phần mái và mặt đứng có xử lý truyền sáng khác nhau. Đèn và điều khiển tạo nên các kịch bản diện mạo ban đêm.
Đó là các dữ kiện của công trình tham khảo. Không suy từ một ảnh toàn cảnh rằng mọi panel có cùng hình học, cùng nhiệm vụ bao che hoặc cùng yêu cầu thiết bị.
Hình học panel là một phần của thiết kế hệ thống
Khi nhìn một lớp vỏ chia ô, người xem dễ chú ý nhịp điệu bề mặt trước. Với đội triển khai một dự án mới, cần chuyển hình ảnh đó thành câu hỏi kỹ thuật: có bao nhiêu nhóm hình học, biên panel tiếp nhận chuyển vị ra sao và cách đánh mã hỗ trợ chế tạo, lắp đặt thế nào?
Bài học có thể vận dụng là chốt nguyên tắc chia ô cùng phương án kết cấu và giao diện. Không nên chọn một mẫu ô chỉ vì đẹp trên phối cảnh rồi mới tìm cách xử lý toàn bộ liên kết về sau. Những câu hỏi này là khung chuẩn bị cho dự án mới, không mô tả chi tiết hồ sơ thi công Allianz Arena.
Màng và đèn cùng quyết định hình ảnh ban đêm
Nguồn chính thức ghi nhận hệ chiếu sáng mặt đứng đã được nâng cấp sang LED với điều khiển số. Vì vậy, khi đọc tài liệu về Allianz Arena, cần phân biệt lớp vỏ ban đầu với những thay đổi công nghệ ở giai đoạn vận hành sau.
Với công trình đang thiết kế, nên duyệt mẫu màng cùng nguồn sáng, vị trí đèn, quang học và cảnh điều khiển. Một màu đẹp trên màn hình chưa chắc cho kết quả tương tự trên film có độ khuếch tán hoặc hình học khác. Cũng cần đánh giá cảnh đứng yên thường ngày, thay vì chỉ duyệt một chuỗi đổi màu.
Đọc số lượng và diện tích theo đúng phạm vi
Trang dữ kiện chính thức có nhiều mục mô tả mái, mặt đứng và phần được chiếu sáng, với các số lượng không hoàn toàn thống nhất giữa những đoạn. Vì vậy, bài này không dùng một con số panel duy nhất làm dữ liệu bóc tách hay tỷ lệ áp dụng cho dự án khác.
Khi khai thác một case tham khảo, hãy ghi phạm vi của từng số: toàn vỏ, mái, mặt đứng hay vùng sáng; đồng thời ghi nguồn và thời điểm. Nếu chưa giải thích được chênh lệch, giữ nó ngoài phép tính ngân sách thay vì chọn số thuận tiện nhất.
Từ hình ảnh tham khảo đến bảng yêu cầu dự án
| Điều muốn học | Câu hỏi cho công trình mới |
|---|---|
| Nhịp điệu lớp vỏ | Hình học nào phục vụ kiến trúc và chế tạo? |
| Ánh sáng | Màng, đèn và điểm nhìn được duyệt cùng nhau chưa? |
| Vận hành đệm khí | Cấp khí, điện, giám sát và tình huống sự cố được tổ chức ra sao? |
| Bảo trì | Đội vận hành tiếp cận panel, đèn và thiết bị thế nào? |
| Ngân sách | Phạm vi màng, khung, điện–khí và điều khiển đã tương đương chưa? |
Giới hạn khi vận dụng vào khí hậu và công năng khác
Một sân vận động tại Munich không tạo ra công thức sẵn cho mái sân trong, hồ bơi hay trung tâm thương mại tại Việt Nam. Đầu bài phải quay về công năng, điều kiện khí hậu, tải, nhiệt–ánh sáng và phương thức vận hành của địa điểm mới.
Có thể dùng Allianz Arena làm tư liệu định hướng hình thức và câu hỏi phối hợp. Việc chọn cấu tạo vẫn cần dữ liệu của hệ ứng viên và thiết kế cụ thể. Xem thêm mặt dựng ETFE một lớp và đệm khí để phân biệt vai trò lớp vỏ trước khi lập yêu cầu.
