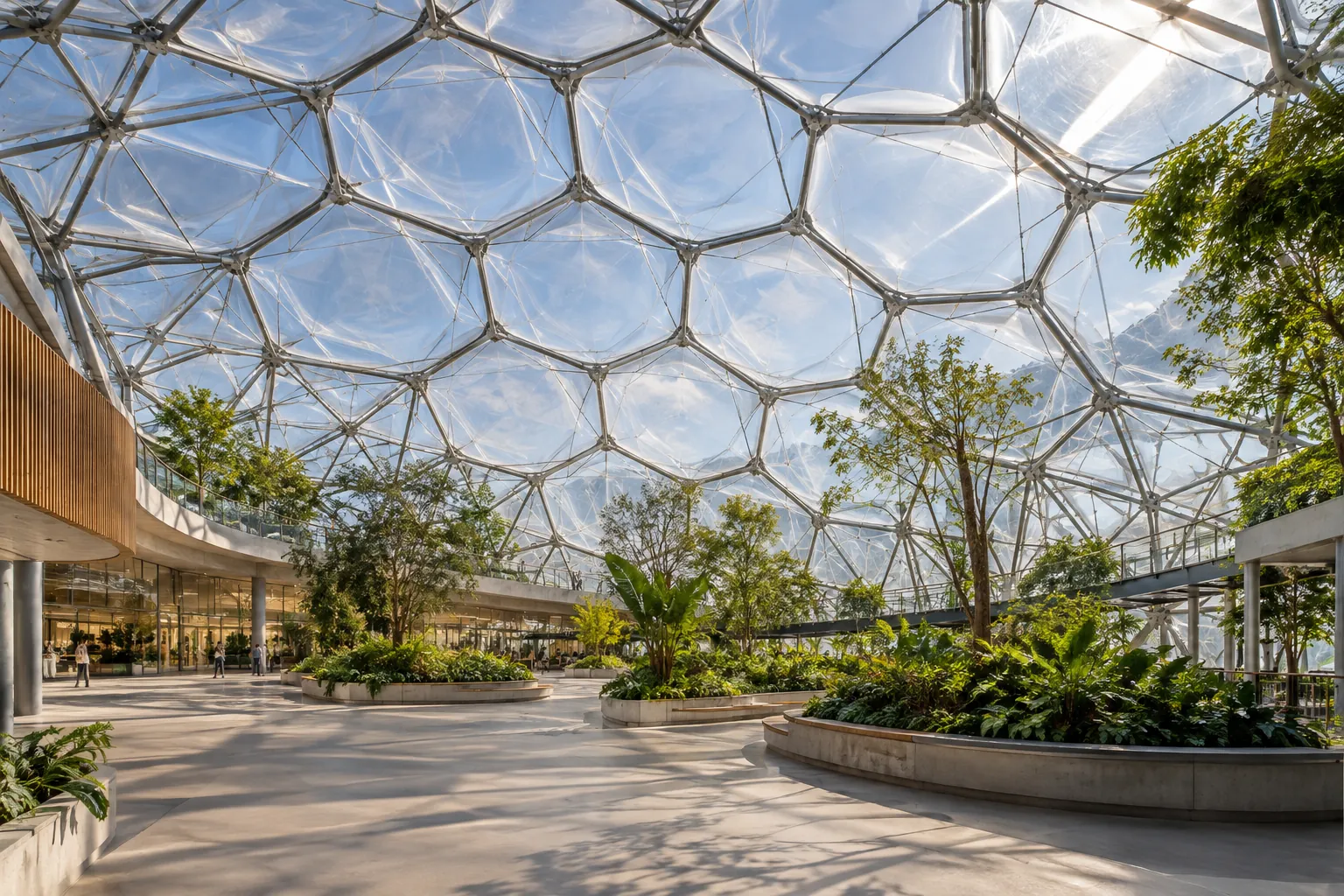

Vòm ETFE: Thiết kế hình học cong cho không gian công cộng

Vòm ETFE là một hệ mái cong dùng film ETFE kết hợp kết cấu đỡ và hệ biên. Đệm khí tạo hình dạng cục bộ của panel; kết cấu và cách chia module quyết định hình dáng chung của vòm. Với không gian công cộng, lựa chọn phải cân bằng tải trọng, nước, ánh sáng, tiện nghi và khả năng tiếp cận, thay vì chỉ chọn một hình khối đẹp.

Tách hình dáng vòm khỏi hình dạng từng đệm

Một vòm có thể tổ chức bằng các ô đa giác trên khung không gian hoặc các dải panel theo vòm thép. Hình học tổng thể mô tả bề mặt mái và kết cấu; hình dạng film sau căng hoặc cấp khí còn phụ thuộc cấu tạo panel và điều kiện làm việc. Phối cảnh kiến trúc chưa thay được hình học phục vụ chế tạo.

Vì vậy, cần chốt lưới biên, vị trí khung, giao diện cửa và khu vực chuyển tiếp cùng đơn vị kết cấu và nhà cung cấp hệ. Cấu hình đơn lớp và đệm khí có cách ổn định hình dạng khác nhau. Bài hệ đệm khí và màng đơn lớp giúp phân biệt nguyên lý; với vòm cần thêm bài toán độ cong và đường truyền lực.

Một mái cong vẫn phải kiểm tra nước và chuyển vị

Độ cong không tự bảo đảm mọi vùng thoát nước. Điểm giao giữa các vòm, vùng biên, khung hoặc máng có thể khác phần đỉnh. Kiểm tra hình học dưới các trạng thái tải và biến dạng liên quan, đường nước đi về đâu và nước tràn khi đường thoát không làm việc như dự kiến.

Kết cấu đỡ và hệ film phải phối hợp chuyển vị. Tải đầu vào theo địa điểm, hình dạng và quy chuẩn áp dụng cần được tư vấn xác định; không lấy một áp suất đệm, độ dày màng hay khẩu độ panel chung cho tất cả vòm. Hồ sơ cần chỉ rõ giả định, ranh giới trách nhiệm và trạng thái bất lợi đã xét.

Chia panel theo chế tạo, lắp và thay thế

Module quá khác nhau có thể làm tăng số chi tiết, việc lưu phụ tùng và thời gian thay. Module lặp thuận lợi cho quản lý nhưng không được ép hình học tại vùng giao phức tạp. Đánh giá lựa chọn trên cả vòng đời vận hành, không chỉ từ số lượng ô trên hình dựng.

Ánh sáng cho người bên dưới khác độ trong của film

Không gian trưng bày, sảnh và nơi nghỉ cần mục tiêu quang–nhiệt khác nhau. Độ trong, lớp in, số lớp và bóng kết cấu ảnh hưởng lượng sáng cùng vùng chói. Cần kiểm tra các vị trí người sử dụng theo thời gian, phối hợp che nắng, thông gió hoặc điều hòa của chính công trình.

Ban đêm, ánh sáng có thể làm rõ nhịp vòm nhưng cũng lộ nguồn hoặc phản xạ ngoài ý muốn. Bố trí đèn, tuyến và tiếp cận cần nằm trong hồ sơ phối hợp; không gắn thiết bị hoặc đường dây lên film theo ý thích. Yêu cầu âm học khi mưa và không gian sự kiện cũng nên được xác lập từ đầu.

Eden Project: Tham khảo cách phối hợp vòm và lớp bao che

Trang kiến trúc chính thức của Eden Project mô tả các Biome gồm nhiều vòm nối nhau, thiết kế bởi Grimshaw Architects. Bề mặt dùng các ô ETFE trên khung không gian thép. Đây là ví dụ có thật về phối hợp hình học vòm, module và ánh sáng; không phải dự án Toàn Phát.

Không chuyển các đặc điểm của Eden thành thông số bắt buộc cho vòm tại Việt Nam. Loại không gian, khí hậu, yêu cầu dùng và cách vận hành khác nhau. Điều đáng học là hình khối, kết cấu, panel và môi trường bên trong được phát triển cùng nhau, không chọn film xong mới tìm cách chống đỡ.

Hồ sơ đầu vào cho vòm ở không gian công cộng

• Mặt bằng, mặt cắt, cao độ, vùng cong và các giao diện với công trình.
• Địa điểm, điều kiện khai thác và mục tiêu lấy sáng, nhiệt, âm.
• Sơ đồ kết cấu dự kiến, lưới panel, vùng đặc thù và giả định tải.
• Cấu hình film, lớp in, hệ biên; hệ khí và giám sát nếu dùng đệm.
• Thoát nước, tiếp cận an toàn, vệ sinh, thay panel và phương án sự cố.

Với đệm khí, cần vị trí cấp khí, tuyến, nguồn điện và người chịu trách nhiệm vận hành. Không coi phần này là phụ kiện có thể bổ sung sau khi mái hoàn thành. Trước bàn giao, người vận hành phải tìm được mã panel, biết cảnh báo liên quan và cách gọi hỗ trợ theo tài liệu của hệ.

Trao đổi phương án theo công trình

Gửi mặt bằng, mặt cắt và yêu cầu sử dụng để Toàn Phát trao đổi cấu hình vòm cùng các phần cần phối hợp kiến trúc, kết cấu và MEP.
