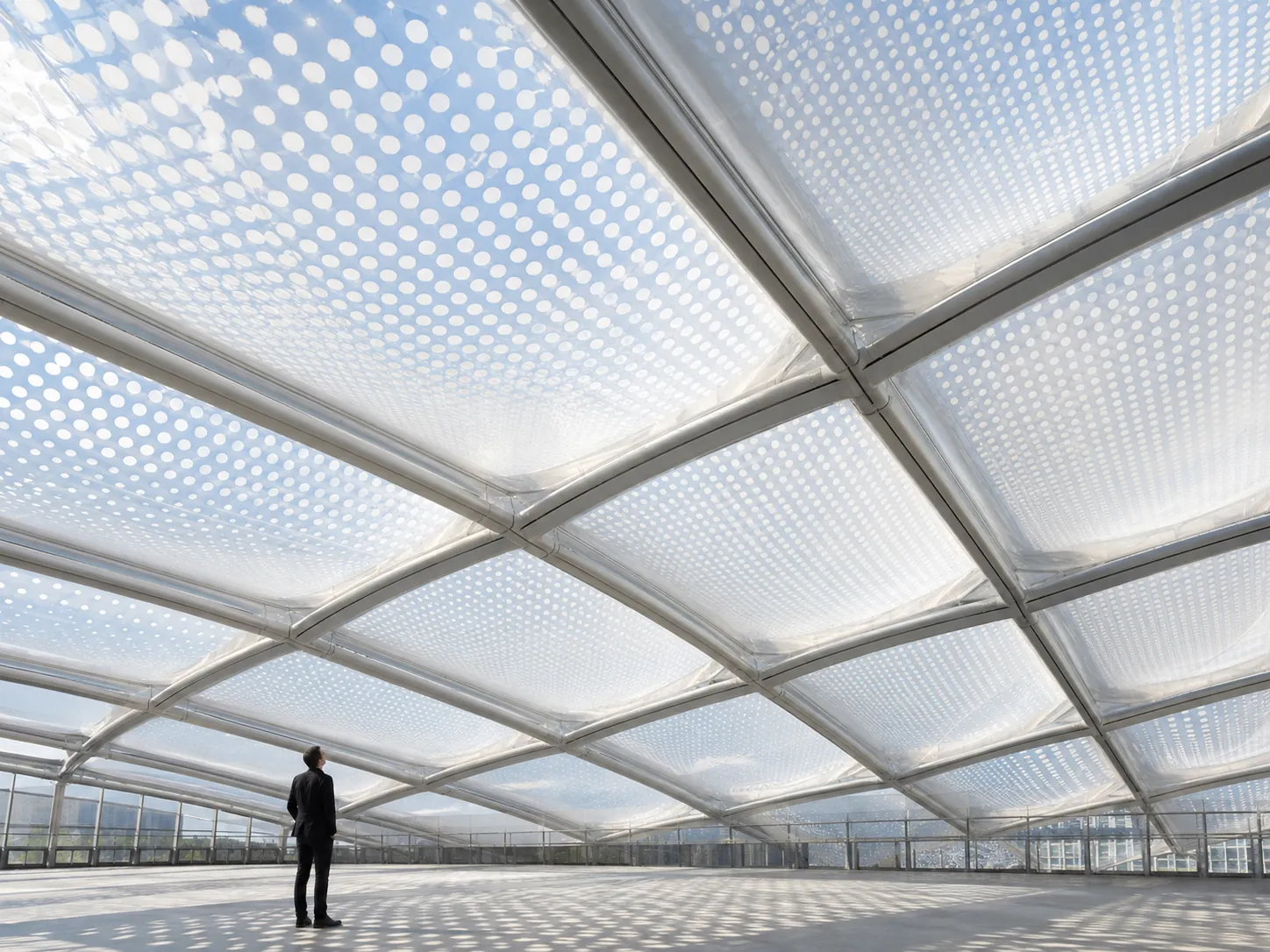

Frit ETFE là lớp hoa văn được in lên film ETFE để thay đổi lượng ánh sáng và bức xạ mặt trời đi qua hệ mái hoặc mặt dựng. Frit không phải một loại màng ETFE riêng; nó là cấu hình bề mặt cần được mô tả bằng hình dạng pattern, tỷ lệ phủ, màu mực, vị trí lớp film và dữ liệu quang–nhiệt của đúng tổ hợp.
Trong hồ sơ dự án, cách gọi “màng ETFE có chấm trắng” là chưa đủ để thiết kế, chào giá hoặc nghiệm thu. Hai pattern cùng màu nhưng khác mật độ, kích thước chấm hoặc cách đặt trên các lớp của đệm khí có thể tạo độ truyền sáng, che nắng và cảm nhận không gian rất khác nhau.
Frit ETFE là gì?
Trong kiến trúc ETFE, “frit” thường được dùng để chỉ hoa văn in trên bề mặt film. Nhà sản xuất hệ ETFE Vector Foiltec cho biết bề mặt foil có thể được in nhiều loại graphic pattern nhằm thay đổi hình thức nhìn thấy và ảnh hưởng lượng ánh sáng cũng như năng lượng mặt trời truyền qua. Vì vậy, frit đồng thời là công cụ thẩm mỹ và một biến của thiết kế hiệu suất.
Frit có thể là chấm tròn, đường kẻ, hình học lặp hoặc họa tiết riêng. Mực thường có màu trắng hoặc màu được nhà sản xuất cho phép. Khả năng áp dụng phụ thuộc quy trình in, khổ film, chiều hàn panel, bán kính uốn và yêu cầu chất lượng bề mặt.
Pattern và tỷ lệ phủ tác động như thế nào?
| Biến thiết kế | Tác động cần đánh giá | Tài liệu cần có |
|---|---|---|
| Tỷ lệ phủ | Lượng vùng film bị che bởi mực; ảnh hưởng độ truyền sáng và hình ảnh bề mặt | Bản vẽ pattern, tỷ lệ phủ và mẫu thật |
| Kích thước/nhịp hoa văn | Mức nhìn thấy pattern ở gần, độ hòa trộn khi nhìn xa và bóng đổ trong không gian | File artwork, kích thước lặp và phối cảnh |
| Màu mực | Độ phản xạ, hấp thụ và màu ánh sáng đi qua | Mã màu, mẫu duyệt và dữ liệu quang–nhiệt |
| Vị trí lớp film | Hiệu suất và khả năng tạo hình ảnh biến đổi ở hệ nhiều lớp | Sơ đồ lớp, mặt cắt cushion và logic điều khiển nếu có |
| Hướng pattern | Liên tục thị giác qua đường hàn, panel và mép kẹp | Shop drawing chia panel và bản đồ ghép nối |
Tỷ lệ phủ cao thường làm giảm phần bầu trời nhìn thấy và tăng khả năng che nắng, nhưng không thể quy đổi trực tiếp thành một con số truyền sáng chung. Dữ liệu phải đến từ đúng loại film, mực, số lớp và cấu hình panel. Kết quả của một lớp film đơn không thay cho hiệu suất của toàn bộ đệm ETFE.
Frit khác gì màng ETFE màu?
- Màng ETFE màu: màu sắc nằm trên toàn bề mặt film hoặc trong cấu hình sản phẩm; cảm nhận màu tương đối liên tục.
- Frit ETFE: mực tạo vùng in và vùng không in, do đó có pattern, tỷ lệ phủ và hướng lặp.
- Film trong suốt: không có lớp màu/pattern chủ đạo; vẫn cần xem độ truyền sáng và phản xạ của đúng sản phẩm.
- Tổ hợp: một hệ có thể dùng film màu kết hợp frit, nhưng dữ liệu hiệu suất phải được nhà cung cấp xác nhận cho tổ hợp đó.
Đọc thêm bài màng ETFE màu và màng ETFE in họa tiết. Hai bài này phục vụ quyết định kiến trúc và kiểm soát nắng; bài hiện tại tập trung cách hiểu và đặc tả frit trong hồ sơ kỹ thuật.
Frit trên hệ đệm khí nhiều lớp
Với đệm ETFE hai hoặc ba lớp, pattern có thể được bố trí trên một hay nhiều lớp. Khi các pattern tương tác, hệ có thể tạo mức che khác nhau tùy vị trí tương đối của film. Tuy nhiên, không nên mô tả khả năng này như một tính năng mặc định. Phương án cần đúng hình học panel, áp suất vận hành, cơ cấu/logic điều khiển và dữ liệu từ nhà cung cấp hệ.
Nếu mục tiêu chỉ là giảm bức xạ cố định, một pattern tĩnh có thể đủ. Nếu dự án muốn thay đổi lượng che theo điều kiện nắng, bộ hồ sơ phải bổ sung nguyên lý vận hành, trạng thái an toàn, cảm biến, điều khiển, commissioning và bảo trì.
Cách đặc tả frit trong hồ sơ thiết kế
- Xác định mục tiêu: giảm chói, giảm solar gain, tạo nhận diện hay kết hợp nhiều mục tiêu.
- Khóa pattern: file vector, kích thước lặp, tỷ lệ phủ, màu và sai số cho phép.
- Chỉ rõ cấu hình lớp: lớp nào được in, mặt in, độ dày từng film và mã vật liệu.
- Gắn dữ liệu hiệu suất: visible light transmission, solar transmission/reflection/absorption và phương pháp thử hoặc phần mềm dùng để tính.
- Phối hợp chia panel: kiểm tra đường hàn, mép kẹp, chiều film và sự liên tục của họa tiết.
- Duyệt mẫu: mẫu film thật và mock-up ở điều kiện ánh sáng đại diện.
- Đặt tiêu chí nghiệm thu: màu, sai lệch pattern, lỗi in, vết bẩn, đường hàn và truy xuất lô vật liệu.
Những sai lầm thường gặp
- Dùng ảnh phối cảnh để suy ra tỷ lệ phủ mà không có file pattern.
- Lấy dữ liệu truyền sáng của film trong suốt cho film đã in.
- Gộp hiệu suất của một lớp với hiệu suất toàn bộ cushion.
- Không phối hợp hướng pattern với đường hàn và chia panel.
- Chỉ duyệt màu trên màn hình, không duyệt mẫu dưới ánh sáng thực.
- Gọi mọi hoa văn in là “frit” nhưng không chỉ rõ kỹ thuật, mực và tiêu chí chất lượng.
Kết luận
Frit ETFE là một lớp thông tin kỹ thuật, không chỉ là họa tiết trang trí. Thiết kế đúng cần liên kết pattern, tỷ lệ phủ, cấu hình lớp, dữ liệu quang–nhiệt, chia panel và quy trình duyệt mẫu. Chủ đầu tư nên yêu cầu dữ liệu của đúng tổ hợp thay vì dùng một tỷ lệ truyền sáng chung cho mọi loại màng in.
Nguồn tham khảo: Vector Foiltec — Product Sustainability Fact Sheet và Create.Success brochure; dữ liệu cuối cùng phải lấy từ nhà cung cấp của đúng film/hệ ETFE.
