Chống ngưng tụ ETFE là bài toán kiểm soát nhiệt độ bề mặt, độ ẩm, chuyển động không khí và các chi tiết có cầu nhiệt. Ngưng tụ xảy ra khi không khí ẩm tiếp xúc với bề mặt có nhiệt độ thấp hơn điểm sương. Vì vậy không thể xử lý bền vững chỉ bằng tăng áp suất đệm khí hoặc lau nước sau khi xuất hiện.
Ngưng tụ trên hệ ETFE hình thành như thế nào?
Không khí luôn chứa một lượng hơi nước. Khi nhiệt độ bề mặt ETFE, profile nhôm hoặc chi tiết lân cận xuống dưới điểm sương của không khí tiếp xúc, hơi nước chuyển thành giọt. Vị trí xuất hiện có thể ở mặt trong hướng vào công trình, trong khoang cushion hoặc tại vùng biên — tùy đường truyền nhiệt và nguồn ẩm.
Độ trong của ETFE không làm thay đổi cơ chế này. Các yếu tố quyết định là điều kiện khí hậu ngoài trời, nhiệt độ và độ ẩm trong nhà, U-value của cấu tạo, cầu nhiệt, độ kín khí, chất lượng khí cấp cho cushion và dòng không khí gần bề mặt.
Bốn vị trí cần kiểm tra riêng
| Vị trí | Nguyên nhân thường gặp | Dữ liệu cần kiểm tra |
|---|---|---|
| Mặt trong lớp dưới | Bề mặt lạnh gặp không khí trong nhà có độ ẩm cao | Điểm sương phòng, nhiệt độ bề mặt và đối lưu |
| Trong khoang cushion | Khí cấp mang ẩm hoặc hơi ẩm xâm nhập và gặp lớp lạnh | Độ ẩm khí cấp, dew point và trạng thái dehumidifier |
| Profile biên | Cầu nhiệt qua nhôm, liên kết thép hoặc lớp cách nhiệt gián đoạn | Nhiệt độ mép, chi tiết thermal break và tuyến thoát nước |
| Gutter và điểm thấp | Nước tập trung, thoát chậm hoặc bị giữ bởi hình học | Độ dốc, drainage, overflow và khả năng vệ sinh |
Mô hình nhiệt ẩm phải dùng điều kiện thiết kế phù hợp
Tính toán cần xác định điều kiện ngoài trời và trong nhà cho các trường hợp bất lợi có ý nghĩa: mùa lạnh, thời kỳ nóng ẩm, khởi động điều hòa, không gian có tải ẩm cao hoặc khu vực gần mặt nước. Chỉ dùng một nhiệt độ trung bình có thể bỏ qua thời điểm bề mặt xuống dưới điểm sương.
Mô hình nên kiểm tra nhiệt độ bề mặt tại giữa cushion, vùng hàn, profile biên, liên kết vào kết cấu chính và các điểm có vật liệu dẫn nhiệt cao. Nếu công trình có bể bơi, cây xanh, bếp, đám đông hoặc quá trình tạo ẩm, tải ẩm thực tế phải được đưa vào brief MEP.
Các lớp giải pháp chống ngưng tụ ETFE
- Chọn cấu tạo nhiệt phù hợp: số lớp màng, chiều dày khoang và cấu hình cushion phải đáp ứng yêu cầu nhiệt của không gian.
- Kiểm soát độ ẩm trong nhà: thông gió và điều hòa cần giữ độ ẩm theo brief, đặc biệt khi công trình khởi động hoặc thay đổi tải sử dụng.
- Dùng khí cấp phù hợp cho cushion: lọc và làm khô khi thiết kế yêu cầu; theo dõi trạng thái thiết bị xử lý khí.
- Giảm cầu nhiệt tại biên: phối hợp profile, thermal break, lớp cách nhiệt và liên kết thép.
- Tổ chức dòng khí mặt trong: tránh vùng tù đọng lạnh nhưng không thổi trực tiếp gây khó chịu hoặc rung bề mặt.
- Quản lý nước: có đường thoát, điểm thu, overflow và khả năng tiếp cận vệ sinh cho tình huống nước vẫn hình thành.
Khí khô trong cushion giúp gì?
Hệ khí có dehumidification có thể giảm điểm sương của không khí bên trong cushion, hạn chế hơi ẩm ngưng trên lớp màng lạnh. Hiệu quả phụ thuộc khả năng làm khô, độ kín, lưu lượng bù, nhiệt độ môi trường và thời gian vận hành. Thiết bị làm khô không thay thế việc kiểm soát cầu nhiệt hoặc độ ẩm của không gian bên dưới.
Cần giám sát trạng thái lọc, heater/dehumidifier nếu có, chênh áp và độ ẩm khí cấp. Khi thiết bị lỗi hoặc vật liệu hút ẩm bão hòa, áp suất vẫn có thể bình thường nhưng nguy cơ ngưng tụ tăng.
Chi tiết biên thường là điểm yếu của thiết kế
Profile nhôm và liên kết thép dẫn nhiệt nhanh hơn cushion. Nếu lớp cách nhiệt bị ngắt tại mép, nhiệt độ bề mặt có thể thấp cục bộ và tạo giọt trước khi phần giữa mái có dấu hiệu. Keo, gasket và lớp kín khí cũng cần liên tục để tránh không khí ẩm đi vào khe lạnh.
- Không để lớp cách nhiệt dừng trước profile mà không có chi tiết chuyển tiếp.
- Kiểm tra vít, bản mã và thép phụ xuyên qua vùng thermal break.
- Bố trí đường thoát cho nước ngưng tại điểm thấp có thể dự báo.
- Giữ cửa kiểm tra và tuyến vệ sinh không bị che sau hoàn thiện.
- Phối hợp gutter để nước ngưng không chảy ngược vào lớp hoàn thiện bên trong.
Phân biệt ngưng tụ với thấm nước
| Dấu hiệu | Khả năng ngưng tụ | Khả năng thấm |
|---|---|---|
| Xuất hiện theo độ ẩm và nhiệt độ | Cao | Có thể không liên quan |
| Tập trung tại cầu nhiệt hoặc mặt lạnh | Cao | Không điển hình |
| Xuất hiện sau mưa tại một mối nối | Cần kiểm tra thêm | Cao |
| Nước có đường chảy từ điểm cao | Có thể | Cần kiểm tra kín nước |
| Giảm khi hạ độ ẩm trong nhà | Ủng hộ chẩn đoán ngưng tụ | Không loại trừ hoàn toàn |
Chẩn đoán nên dựa trên nhật ký thời tiết, nhiệt độ bề mặt, độ ẩm, thời điểm vận hành HVAC và kiểm tra kín nước. Không nên kết luận chỉ bằng vị trí giọt nước vì nước có thể di chuyển dọc profile hoặc màng trước khi nhỏ xuống.
Commissioning và theo dõi sau bàn giao
- Đối chiếu cảm biến nhiệt độ và độ ẩm với thiết bị tham chiếu.
- Ghi trend ngoài trời, trong nhà, khí cấp cushion và nhiệt độ bề mặt đại diện.
- Test trạng thái bình thường, khởi động và chế độ tải ẩm cao nếu có.
- Kiểm tra dehumidifier, lọc khí, cảnh báo và quy trình thay thế vật tư.
- Quan sát profile biên, gutter, điểm thấp và các liên kết xuyên cách nhiệt.

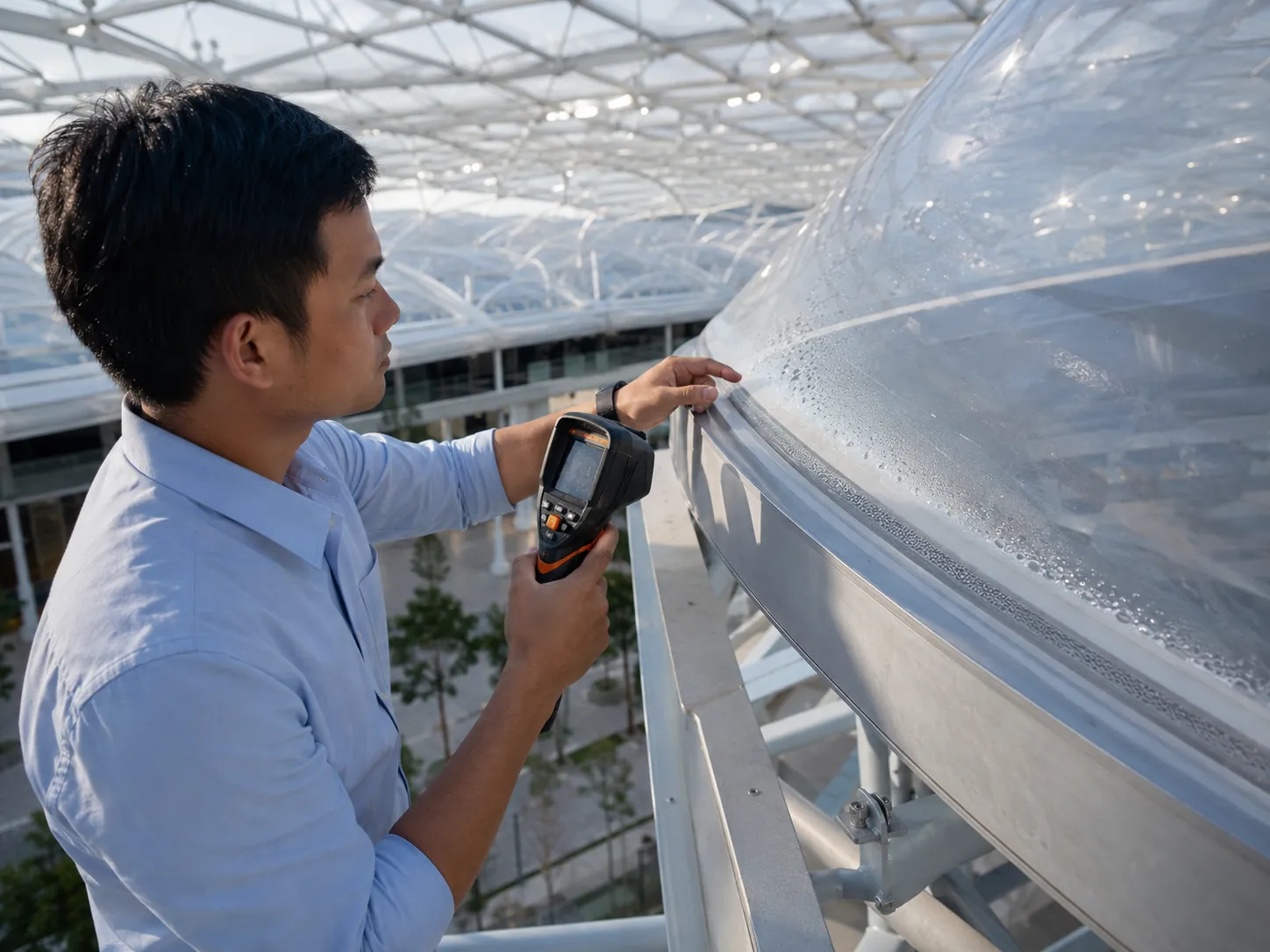

- Lưu ảnh nhiệt và dữ liệu làm baseline cho mùa vận hành tiếp theo.
Đọc thêm hiệu suất nhiệt của hệ ETFE, cấu tạo mái ETFE và hệ thống điều khiển đệm khí.
Cần rà soát rủi ro ngưng tụ cho mái ETFE?
Gửi cấu tạo cushion, chi tiết biên, điều kiện trong–ngoài nhà và yêu cầu HVAC để Toàn Phát cùng đội dự án kiểm tra điểm sương, cầu nhiệt, khí cấp và đường thoát nước.
Nguồn kỹ thuật
- Architen — ETFE Foil: A Guide to Design.
- Architen — Inflation control, humidity monitoring and condensation prevention.
Giải pháp cuối cùng phải dựa trên phân tích nhiệt ẩm, chi tiết cấu tạo và điều kiện vận hành của từng công trình.
