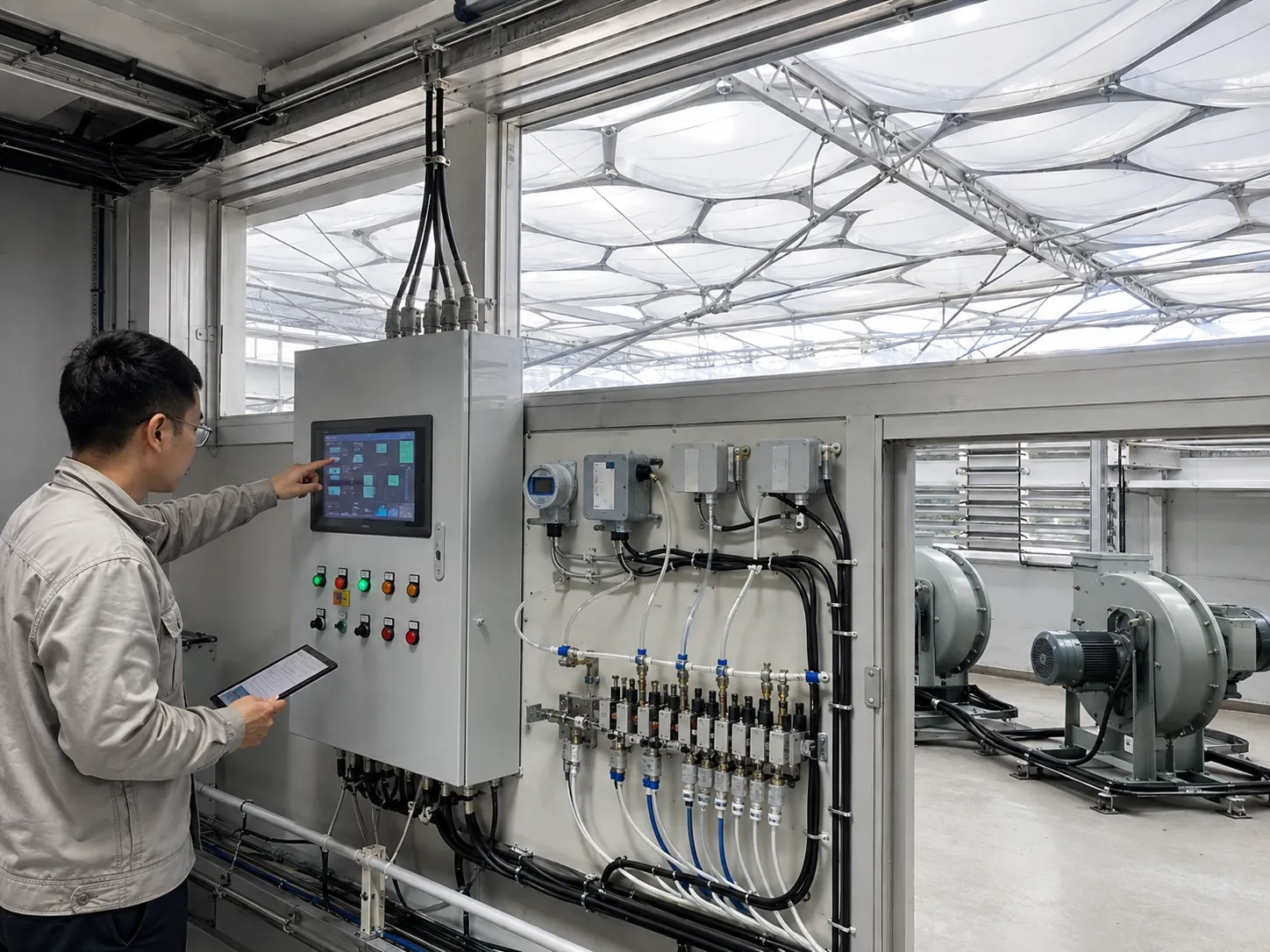

Hệ thống điều khiển ETFE là lớp giám sát và ra lệnh giúp đệm khí duy trì trong dải vận hành đã được thiết kế. Hệ nhận tín hiệu từ cảm biến, so sánh với setpoint và deadband, điều khiển blower/van, ghi lịch sử, phát cảnh báo và phối hợp với BMS hoặc nguồn dự phòng. Đây không phải một tủ điện độc lập với phần màng và hệ khí.
Hệ thống điều khiển ETFE làm gì?
Với cushion khí nén, mục tiêu điều khiển không phải giữ một con số tuyệt đối trong mọi tình huống. Hệ cần duy trì áp suất trong một dải phù hợp với hình học, tải và chiến lược vận hành; tránh đóng cắt liên tục; nhận biết rò, lỗi cảm biến, mất quạt hoặc mất nguồn; đồng thời đưa hệ về trạng thái đã được kỹ sư xác định khi tín hiệu không còn tin cậy.
| Lớp | Chức năng | Câu hỏi thiết kế |
|---|---|---|
| Cảm biến | Đo áp suất, trạng thái và điều kiện liên quan | Vị trí, dải đo, sai số, hiệu chuẩn và dự phòng? |
| PLC/controller | Xử lý logic, timer, interlock và sequence | Trạng thái thường, lỗi và khôi phục được mô tả thế nào? |
| Tủ động lực | Cấp và bảo vệ blower, van, heater hoặc thiết bị phụ | Phân mạch, VFD, bảo vệ và nguồn dự phòng? |
| HMI/BMS | Hiển thị, cảnh báo, trend và lệnh có thẩm quyền | Ai được đổi setpoint, dữ liệu lưu bao lâu? |
| Thiết bị chấp hành | Blower, van, damper và các phần tử điều tiết | Fail position, phản hồi trạng thái và cách cô lập? |
Cảm biến phải đại diện đúng cho zone
Một cảm biến đặt gần blower có thể đọc khác điểm xa cuối tuyến do tổn thất ống, van và trạng thái dòng khí. Vì vậy vị trí đo phải được quyết định cùng sơ đồ phân zone, thể tích cushion và tuyến ống. Ống impulse cần tránh gập, đọng nước hoặc bị tác động cơ học. Nếu có cảm biến dự phòng, logic phải chỉ rõ cách so sánh, bỏ phiếu hoặc chuyển sang kênh còn tin cậy.
- Áp suất cushion hoặc manifold theo kiến trúc đo của hệ.
- Trạng thái chạy, sẵn sàng, trip và local/remote của từng blower.
- Áp suất/lưu lượng đường khí khi cần chẩn đoán hiệu năng.
- Trạng thái nguồn chính, nguồn dự phòng và bộ lưu điện.
- Nhiệt độ, độ ẩm hoặc lọc khí nếu chúng ảnh hưởng thiết bị và vận hành.
- Tín hiệu van/damper và phản hồi vị trí tại các điểm quan trọng.
Setpoint, deadband và timer phải đi cùng nhau
Setpoint là mục tiêu điều khiển; deadband là khoảng cho phép trước khi hệ thay đổi trạng thái; timer giúp lọc dao động ngắn và tránh báo động giả. Deadband quá hẹp có thể làm blower đóng cắt liên tục. Delay quá dài có thể làm chậm phản ứng với rò hoặc tụt áp thật. Các giá trị này phải xuất phát từ operating envelope và thử nghiệm của đúng hệ, không sao chép máy móc từ dự án khác.
Control narrative cho sáu trạng thái vận hành
| Trạng thái | Logic cần nêu | Bằng chứng commissioning |
|---|---|---|
| Bình thường | Lead/lag, deadband, luân phiên và ghi trend | Áp suất ổn định, quạt chuyển phiên đúng lịch |
| Áp suất thấp | Tăng cấp, gọi standby, timer và alarm | Mô phỏng tụt áp có kiểm soát |
| Áp suất cao | Giảm cấp, xả nếu thiết kế có và cảnh báo | Inject tín hiệu hoặc test theo procedure |
| Lỗi cảm biến | Phát hiện sai lệch, fallback và giới hạn điều khiển | Mất/tín hiệu bất thường từng kênh |
| Lỗi blower | Cô lập, gọi thiết bị dự phòng và báo lỗi | Trip từng blower và xác nhận changeover |
| Mất/khôi phục điện | Trạng thái an toàn, ưu tiên tải và restart sequence | Test mất–có điện, UPS/máy phát và log sự kiện |
Phân quyền thay đổi giúp tránh sự cố vận hành
HMI nên phân tách rõ quyền xem, xác nhận cảnh báo, chạy manual và thay đổi tham số. Setpoint, deadband, alarm limit hoặc timer không nên được sửa tự do chỉ để làm mất cảnh báo. Mỗi thay đổi cần có người phê duyệt, lý do, thời điểm và bản sao cấu hình. Chế độ manual cũng phải có interlock để tránh vận hành thiết bị ngoài giới hạn.
Tích hợp BMS: chia sẻ dữ liệu, không làm mờ trách nhiệm
BMS có thể nhận trạng thái tổng, áp suất zone, run/trip, mất nguồn và cảnh báo để đội vận hành theo dõi. Tuy nhiên cần xác định rõ nơi thực hiện logic cốt lõi. Nếu controller ETFE tự duy trì cushion, BMS thường đóng vai trò giám sát và lệnh cấp cao có giới hạn. I/O list, giao thức, mất truyền thông và quyền reset phải được mô tả trong hồ sơ.
Commissioning cần test cause & effect, không chỉ bật quạt
- Kiểm tra I/O point-to-point, tag, chiều tín hiệu và trạng thái thường.
- Hiệu chuẩn/đối chiếu cảm biến với thiết bị tham chiếu.
- Test từng blower, van và thiết bị chấp hành ở local/remote.
- Mô phỏng low/high pressure, sensor fault, trip và mất truyền thông.
- Test chuyển nguồn, khôi phục điện và restart sequence.
- Ghi trend đủ dài để đánh giá deadband, cycling và ổn định zone.
- Sao lưu chương trình, HMI, setpoint, alarm và bản phát hành cuối.
Đọc thêm các thành phần của hệ ETFE, cấu tạo hệ thống bơm khí ETFE và cách kiểm soát áp suất đệm khí ETFE.
Rà soát control narrative cho hệ ETFE
Gửi sơ đồ khí, I/O list, operating envelope, yêu cầu BMS và nguồn dự phòng để Toàn Phát cùng đội dự án kiểm tra logic, cảnh báo và kịch bản commissioning.
Nguồn kỹ thuật
Logic cuối cùng phải theo phân tích thiết kế, datasheet thiết bị và quy trình vận hành của từng dự án.
