Hệ thống bơm khí ETFE là cụm thiết bị duy trì chênh áp thấp cho các cushion: quạt/blower, lọc, đường ống, van một chiều, cảm biến áp suất, tủ điều khiển, nguồn và cảnh báo. Công suất không chọn theo diện tích mái đơn thuần mà theo thể tích–số zone, độ rò thiết kế, chiều dài/tổn thất đường ống, thời gian hồi áp và kịch bản dự phòng.
Trả lời ngắn: Một inflation unit tốt phải bù rò ổn định ở chế độ thường, phục hồi áp suất trong thời gian thiết kế, phân phối khí đều đến các zone, phát hiện sai lệch và tiếp tục đáp ứng kịch bản lỗi đã được phê duyệt. “Hai quạt” chỉ là một cấu hình dự phòng; mức dự phòng cuối cùng phụ thuộc rủi ro dự án.
Hệ thống bơm khí ETFE làm việc như thế nào?
ETFE cushion không được bơm một lần rồi khóa kín. Cụm khí lấy và xử lý không khí theo cấu hình, blower tạo áp, ống phân phối đưa khí đến từng zone, cảm biến đo trạng thái và controller điều khiển quạt/van trong dải đã đặt. Hệ phải bù rò, thay đổi nhiệt và ảnh hưởng của tải ngoài trong phạm vi control narrative.
Tài liệu Architen mô tả cushion được duy trì áp suất liên tục bằng một inflation unit nhỏ để tạo ổn định hình dạng và một phần hiệu suất cách nhiệt. Đây là nguyên lý hệ; lưu lượng, áp suất và dự phòng vẫn phải tính cho đúng dự án.

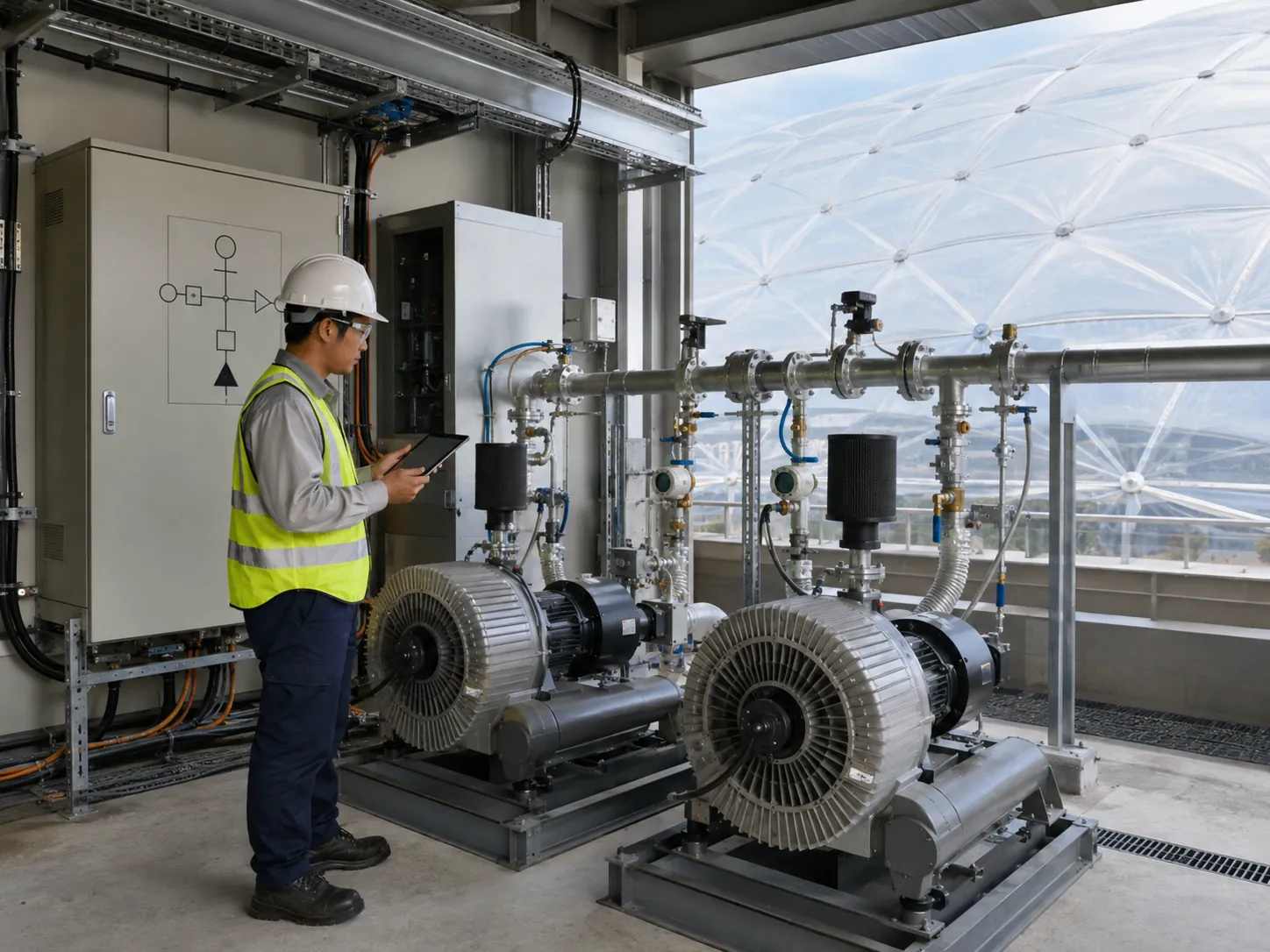

Tám thành phần của một inflation unit
| Thành phần | Vai trò | Điểm cần khóa |
|---|---|---|
| Cửa lấy khí/lọc | Giảm bụi và vật thể vào hệ | Cấp lọc, chênh áp, access và chu kỳ thay |
| Blower/quạt | Tạo lưu lượng tại cột áp yêu cầu | Duty point, hiệu suất, tiếng ồn, nhiệt và tuổi thọ |
| Van một chiều/cách ly | Ngăn hồi khí và cô lập nhánh | Hướng lắp, tổn thất, access |
| Header/ống phân phối | Đưa khí đến các zone/cushion | Đường kính, chiều dài, tổn thất và thoát nước ngưng |
| Cảm biến áp suất | Đo trạng thái điều khiển/cảnh báo | Dải, độ chính xác, vị trí, hiệu chuẩn và dự phòng |
| Tủ điều khiển | Thực thi logic quạt, cảnh báo và chuyển chế độ | Control narrative, I/O, lịch sử và quyền truy cập |
| Nguồn/BMS | Cấp điện, giám sát và phát cảnh báo | Nguồn thường/dự phòng, UPS nếu có, giao diện và khôi phục |
| Vỏ máy/access | Bảo vệ thiết bị và cho phép bảo trì | IP, thông gió, tiếng ồn, thoát nước và không gian thao tác |
Công suất blower được xác định từ những đầu vào nào?
- Số cushion, thể tích khí và cách phân zone.
- Dải áp suất làm việc và cột áp tại điểm xa nhất.
- Độ rò cho phép của film, đường hàn, biên, ống và fitting.
- Thời gian nạp ban đầu và thời gian hồi áp sau mở/can thiệp.
- Tổn thất lọc, van, ống, chênh cao và điều kiện nhiệt độ.
- Chế độ bình thường, thời tiết bất lợi và kịch bản sự cố.
- Biên dự phòng, lão hóa lọc và sai số dữ liệu.
Không nên lấy “W/m² mái” làm phương pháp chọn blower. Hai mái cùng diện tích có thể khác hoàn toàn về panelization, thể tích cushion, độ dài ống và yêu cầu phục hồi.
Dự phòng: duty–standby chưa phải câu trả lời cuối
| Kịch bản | Câu hỏi thiết kế | Bằng chứng nghiệm thu |
|---|---|---|
| Hỏng một quạt | Quạt còn lại có tự chuyển và đáp ứng tải yêu cầu? | Test chuyển quạt, alarm và log |
| Mất nguồn | Cushion duy trì bao lâu; nguồn dự phòng/phục hồi ra sao? | Test mất–có điện và trình tự khôi phục |
| Tắc lọc | Giám sát chênh áp hay dựa vào lịch bảo trì? | Ngưỡng cảnh báo và biên bản thay lọc |
| Hỏng cảm biến | Fallback, sensor voting hoặc cảnh báo thế nào? | Cause & effect và test I/O |
| Vỡ/rò zone | Có cô lập để không kéo sụt toàn hệ? | Thử cô lập và quy trình ứng phó |
Phân zone và đường ống quyết định khả năng vận hành
Zone nên được xác định theo hình học, khoảng cách, mức độ quan trọng và khả năng cô lập. Một mạng duy nhất có thể đơn giản nhưng làm sự cố cục bộ ảnh hưởng rộng; quá nhiều zone lại tăng van, cảm biến và điểm bảo trì. Thiết kế cần cân bằng redundancy, tổn thất áp, access và chi phí.
Hồ sơ cần có trước khi đặt thiết bị
- Panel schedule, số lớp, thể tích và zone.
- Basis of Design về áp suất, độ rò, tải và thời gian phản ứng.
- Calculation note lưu lượng–cột áp và đường đặc tính blower.
- P&ID/sơ đồ nguyên lý, routing ống, van và sensor.
- Control narrative, cause & effect và danh sách alarm.
- Load schedule, nguồn dự phòng/BMS và access bảo trì.
- FAT/SAT, commissioning, O&M, phụ tùng và setpoint as-built.
Đọc thêm nguyên lý đệm khí ETFE và cách lập Basis of Design ETFE.
Rà soát hệ bơm khí ETFE
Gửi panelization, số lớp, routing, địa điểm và yêu cầu dự phòng để Toàn Phát cùng đội dự án xác định phạm vi tính toán, thiết bị, điều khiển và commissioning.
Nguồn kỹ thuật
- Architen Landrell — ETFE Foil: A Guide to Design.
- Architen — ETFE System Guide to Design.
- Chen et al. — ETFE cushion pressure-control experiment.
Nguồn kiểm tra ngày 13/08/2026. Thông số cuối phải theo tính toán và datasheet của đúng inflation unit/hệ cushion.
