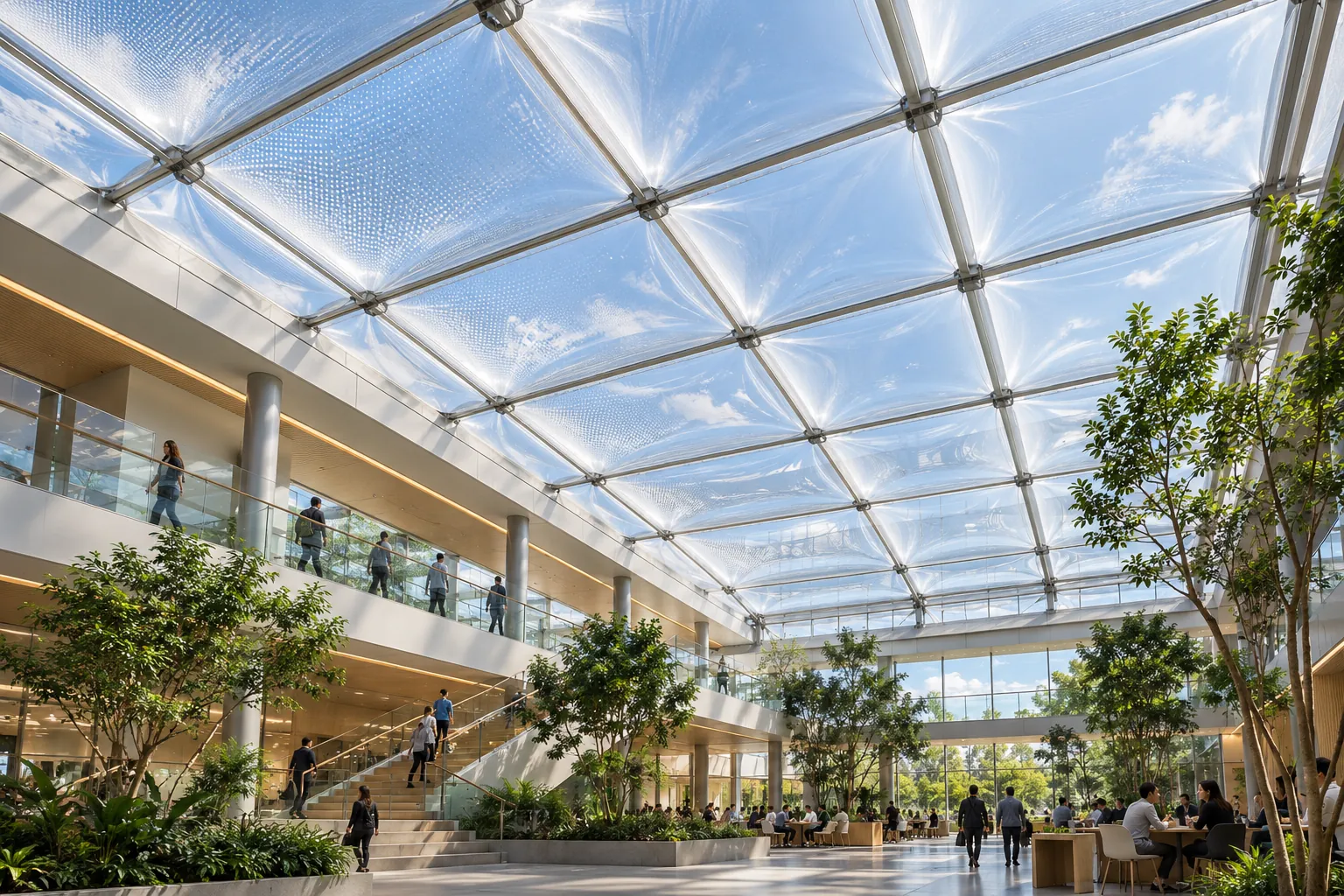

Mái ETFE giếng trời là hệ mái truyền sáng dùng film ETFE và kết cấu đỡ để đưa ánh sáng tự nhiên vào khoảng thông tầng hoặc không gian sâu bên trong công trình. Khi diện tích lấy sáng lớn, cần đánh giá đồng thời lượng sáng, chói và năng lượng mặt trời. Mái sáng hơn không tự động làm không gian mát hơn hoặc giảm điện điều hòa.
Đọc giếng trời bằng cả mặt bằng và mặt cắt
Vị trí mái quyết định ánh sáng đi tới đâu. Giếng trời sâu giữa các tầng có thể nhận nhiều sáng trên mái nhưng vùng sử dụng dưới thấp vẫn tối do bóng đổ và hình học. Atrium rộng với nhiều mặt phản xạ tạo bài toán khác một khe lấy sáng hẹp. Vì vậy, diện tích mái không đủ để dự đoán hiệu quả ở mặt sàn.
Hồ sơ đầu vào nên có hướng công trình, mặt cắt thông tầng, các tầng bao quanh, vật liệu chính và công năng bên dưới. Đánh dấu bàn làm việc, quầy đón, khu ngồi chờ hoặc cửa hàng có thể nhìn trực tiếp lên mái. Mục tiêu cần gắn với nơi sử dụng ánh sáng và thời điểm sử dụng, thay vì chỉ nêu phần trăm truyền sáng của màng.
Với công trình cải tạo, khảo sát điểm tựa, chuyển vị và chi tiết biên mái trước khi chọn hình thức. Film có trọng lượng thấp không đồng nghĩa mái hoàn chỉnh không tạo tải cần tính toán. Kết cấu đỡ, liên kết và điều kiện hiện hữu phải được đánh giá trong cùng phạm vi.
Chọn cấu hình màng cùng mục tiêu nắng và nhiệt
Giếng trời có thể dùng hệ màng đơn hoặc đệm khí tùy yêu cầu thiết kế. Ở hệ đệm, số lớp, khoang khí và đặc tính từng lớp ảnh hưởng hiệu suất của cấu hình. Không chọn số lớp chỉ theo kích thước giếng trời hoặc một công trình tham khảo ở khí hậu khác.
Lightspan giải thích hệ ETFE được thiết kế với hình học đệm, áp lực, in màng và phối hợp thoát nước theo yêu cầu công trình. Với giếng trời, dữ liệu quang học và nhiệt phải tương ứng cấu hình cuối, gồm vùng in và các thành phần liên quan.
Cần phân biệt truyền sáng khả kiến với hệ số g (solar factor) và hệ số U. Các chỉ số giải quyết những khía cạnh khác nhau: ánh sáng nhìn thấy, năng lượng mặt trời và truyền nhiệt. Không dùng một chỉ số để kết luận cả tiện nghi nhiệt lẫn daylight. Xem cách đọc hệ số g của ETFE trước khi chốt hồ sơ.
Đặt mô phỏng daylight cạnh kiểm tra nhiệt và chói
Đánh giá daylight nên xét vùng sử dụng, độ sâu giếng trời, bóng đổ và điều kiện theo giờ hoặc mùa phù hợp. Một hình phối cảnh sáng đẹp không cho biết người ngồi bên dưới có bị chói vào buổi trưa hay không. Chỉ tiêu đánh giá cần được đội thiết kế lựa chọn theo loại không gian và mục tiêu dự án.
Đối chiếu phương án ánh sáng với ảnh hưởng nhiệt và thông gió. Nếu không gian khép kín có điều hòa, đội MEP cần xem tải nhiệt cùng các điều kiện vận hành. Nếu là khoảng bán ngoài trời, cần đánh giá đường thoát khí nóng, mưa tạt và mức sử dụng thực tế. Không mặc định mọi giếng trời cần cùng một kiểu điều hòa hoặc cửa mở.
Trong một phương án so sánh, có thể thử thay diện tích lấy sáng, vùng in hoặc cấu hình màng trên cùng mô hình. Quyết định phải cho thấy đánh đổi: tăng ánh sáng ở vùng sâu có thể đi kèm nhu cầu kiểm soát chói ở tầng trên. Đọc thêm các đầu ra cần xem của mô phỏng daylight.
Case Moldova Mall: Tham khảo ứng dụng, không sao chép cấu hình
Theo hồ sơ chính thức Moldova Mall tại Iași, Romania của Lightspan, công trình sử dụng các đệm ETFE nhiều lớp cho những vùng skylight lớn để đưa ánh sáng ngày vào không gian mua sắm. Đây là ví dụ quốc tế, không phải dự án Toàn Phát.
Điểm có thể học là gắn hệ truyền sáng với không gian thương mại bên dưới và hình học mái. Hồ sơ này không xác nhận hiệu suất của một giếng trời ở Việt Nam. Trước khi áp dụng ý tưởng, cần lấy dữ liệu khí hậu, hình học và cấu hình riêng; không suy ra một tỷ lệ tiết kiệm điện hay nhiệt độ trong nhà từ ảnh dự án.
Checklist kiểm tra trước khi duyệt mái giếng trời
| Nhóm đầu vào | Cần làm rõ | Đầu ra để đối chiếu |
|---|---|---|
| Ánh sáng | Vùng sử dụng, giờ ưu tiên, điểm nhìn có thể chói | Đánh giá daylight và chói theo phương án |
| Nắng và nhiệt | Hướng mái, điều kiện khí hậu, không gian kín hay mở | Đánh giá nhiệt cùng cấu hình quang học |
| Kết cấu và biên | Điểm tựa, tải, chuyển vị, tiếp giáp nhà | Hồ sơ kết cấu và chi tiết liên kết |
| Nước và ẩm | Máng, tuyến xả, nguy cơ đọng nước hoặc ngưng tụ | Chi tiết và kế hoạch kiểm tra |
| Hệ cấp khí nếu có | Vị trí thiết bị, điện, giám sát và khả năng tiếp cận | Cấu hình phụ trợ cùng hướng dẫn vận hành |
Thông gió phục vụ người sử dụng khác chức năng cấp khí duy trì đệm ETFE. Nếu hệ mái dùng đệm, phải tách hai nhiệm vụ này trong bản vẽ và phạm vi cung cấp. Yêu cầu an toàn cháy và chức năng thoát khói khi liên quan cần được đội thiết kế xử lý theo hồ sơ áp dụng, không coi ETFE tự giải quyết.
Dành lối bảo trì từ giai đoạn thiết kế
Vị trí giếng trời thường cao hoặc khó tiếp cận. Thiết kế cần xác định cách kiểm tra màng, đường biên, thoát nước và thiết bị phụ trợ mà không làm gián đoạn hoạt động ngoài dự kiến. Không hướng dẫn nhân sự vận hành đi lên màng; phương án tiếp cận phải theo hồ sơ chuyên môn của hệ mái.
Bàn giao cần có cấu hình thực, bản vẽ hoàn công, hướng dẫn phản ứng cảnh báo nếu dùng đệm và lịch kiểm tra phù hợp. Khi chưa chốt cấu hình, báo giá nên nêu giả định và phần chưa bao gồm. Đọc cấu tạo mái ETFE để tách vật liệu film khỏi toàn bộ hệ mái trước khi so sánh phạm vi.
